Universal NC Maschinen Reibahlen Garant Hoffmann VHM abweichende Größen und Passungen NC-gerechte Ausführung ähnlich DIN 8093 mit geradem Schaft-

Universal NC Maschinen Reibahlen Garant Hoffmann VHM abweichende Größen und Passungen NC-gerechte Ausführung ähnlich DIN 8093 mit geradem Schaft-

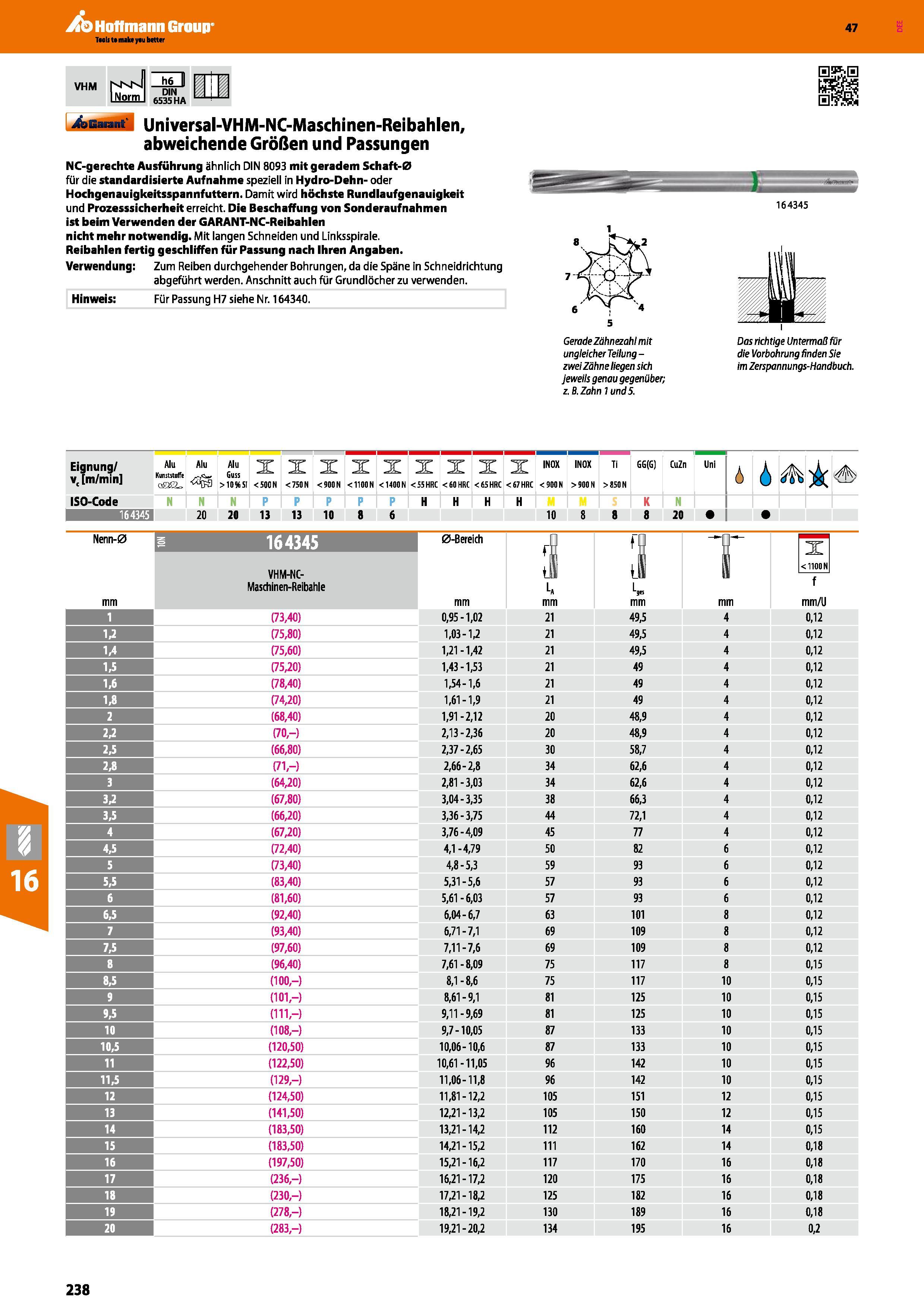

Universal NC Maschinen Reibahlen Garant Hoffmann VHM abweichende Größen und Passungen NC-gerechte Ausführung ähnlich DIN 8093 mit geradem Schaft-0 für die standardisierte Aufnahme speziell in Hydro-Dehn- oder Hochgenauigkeitsspannfuttern. Damit wird höchste Rundlaufgenauigkeit und Prozesssicherheit erreicht. Die Beschaffung von Sonderaufnahmen ist beim Verwenden der GARANT-NC-Reibahlen nicht mehr notwendig. Mit langen Schneiden und Linksspirale. Reibahlen fertig geschliffen für Passung nach Ihren Angaben. Verwendung Zum Reiben durchgehender Bohrungen, da die Späne in Schneidrichtung abgeführt werden. Anschnitt auch für Grundlöcher zu verwenden. Hinweis Für Passung H7 siehe Nr. 164340. 164345 5 Gerade Zähnezahl mit ungleicher Teilung -zwei Zähne liegen sich jeweils genau gegenüber; z. B.Zahn 1 und 5. Das richtige Untermaß für die Vorbohrung finden Sie im Zerspannungs-Handbuch. Eignung vc m/min Alu Kunststoffe Alu Guss >10)651 X < 500 N X < 750 N X <900N X < 1100 N X <1400 N X <55 HRC X < 60 HRC X <65 HRC X <67 HRC INOX <900N INOX >900 N Ti >850N GG(G) CuZn Uni 4 6 ISO-Code nn hn N P H K N 164345 20 20 13 13 10 8 6 10 8 8 8 20 Nenn-0 mm s 164345 0-Bereich mm s L mm 1 L, mm X <1100N VHM-NC- Masctiinen-Reibahie f mm/U 1 (73,40) 0,95-1,02 21 49,5 4 0,12 1,2 (75,80) 1,03-U 21 49,5 4 0,12 1,4 (75,60) 1,21-1,42 21 49,5 4 0,12 1,5 (75,20) 1,43-1,53 21 49 4 0,12 1,6 (78,40) 1,54-1,6 21 49 4 0,12 1,8 (74,20) 1,61-1,9 21 49 4 0,12 2 (68,40) 1,91-2,12 20 48,9 4 0,12 2,2 (70,-) 2,13-2,36 20 48,9 4 0,12 2,5 (66,80) 2,37-2,65 30 58,7 4 0,12 2,8 (71,-) 2,66-2,8 34 62,6 4 0,12 3 (64,20) 2,81-3,03 34 62,6 4 0,12 3,2 (67,80) 3,04-3,35 38 66,3 4 0,12 3,5 (66,20) 3,36-3,75 44 72,1 4 0,12 4 (67,20) 3,76-4,09 45 77 4 0,12 4,5 (72,40) 4,1 -4,79 50 82 6 0,12 5 (73,40) 4,8-5,3 59 93 6 0,12 5,5 (83,40) 5,31-5,6 57 93 6 0,12 6 (81,60) 5,61-6,03 57 93 6 0,12 6,5 (92,40) 6,04-6,7 63 101 8 0,12 7 (93,40) 6,71-7,1 69 109 8 0,12 7,5 (97,60) 7,11-7,6 69 109 8 0,12 (96,40) 7,61-8,09 75 117 8 0,15 8,5 (100,-) 8,1-8,6 75 117 10 0,15 9 (101,-) 8,61-9,1 81 125 10 0,15 9,5 (111,-) 9,11-9,69 81 125 10 0,15 10 (108,-) 9,7-10,05 87 133 10 0,15 10,5 (120,50) 10,06-10,6 87 133 10 0,15 11 (122,50) 10,61-11,05 96 142 10 0,15 11,5 (129,-) 11,06-11,8 96 142 10 0,15 12 (124,50) 11,81-12,2 105 151 12 0,15 13 (141,50) 12,21-13,2 105 150 12 0,15 14 (183,50) 13,21-14,2 112 160 14 0,15 15 (183,50) 14,21-15,2 111 162 14 0,18 16 (197,50) 15,21-16,2 117 170 16 0,18 17 (236,-) 16,21-17,2 120 175 16 0,18 18 (230,-) 17,21-18,2 125 182 16 0,18 19 (278,-) 18,21-19,2 130 189 16 0,18 20 (283,-) 19,21-20,2 134 195 16 0,2 238 VHM 4tfiannt' iTl DIN 6535 HA
