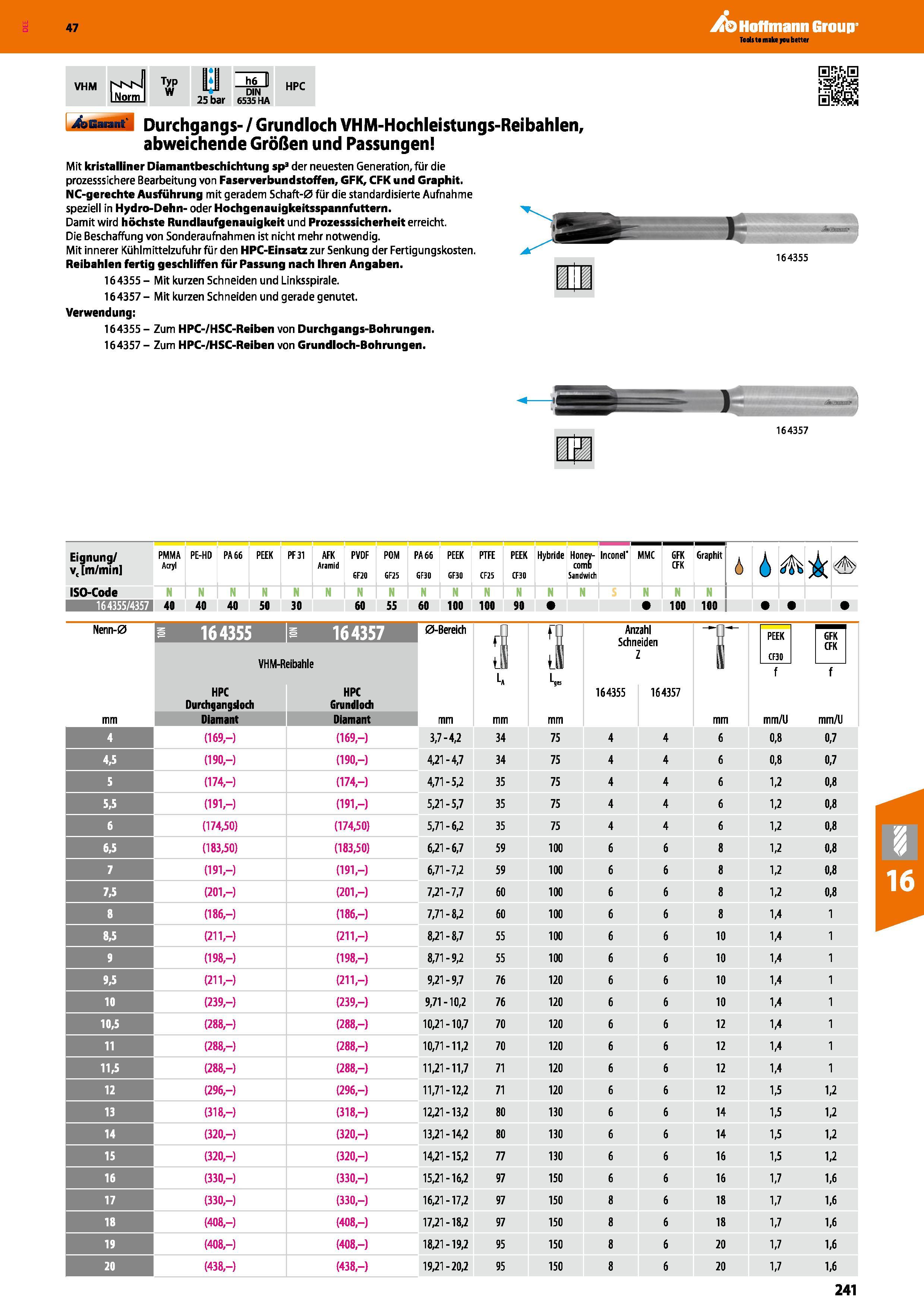

Durchgangs- / Grundloch VHM-Hochleistungs-Reibahlen, abweichende Größen und Passungen Mit kristalliner Diamantbeschichtung sp3 der neuesten Generation, für die prozesssichere Bearbeitung von Faserverbundstoffen, GFK, CFK und Graphit. NC-gerechte Ausführung mit geradem Schaft-0 für die standardisierte Aufnahme speziell in Hydro-Dehn- oder Hochgenauigkeitsspannfuttern. Damit wird höchste Rundlaufgenauigkeit und Prozesssicherheit erreicht. Die Beschaffung von Sonderaufnahmen ist nicht mehr notwendig. Mit innerer Kühlmittelzufuhr für den HPC-Einsatz zur Senkung der Fertigungskosten. Reibahlen fertig geschliffen für Passung nach Ihren Angaben. 164355 Mit kurzen Schneiden und Linksspirale. 164357 Mit kurzen Schneiden und gerade genutet. Verwendung 164355 Zum HPC-/HSC-Reiben von Durchgangs-Bohrungen. 164357 Zum HPC-/HSC-Reiben von Grundloch-Bohrungen. 164357 Eignung PMMA vc m/min Acryl PE-HD PA 66 PEEK PF 31 AFK PVDF Aramid 6F20 POM GF25 PA 66 GF30 PEEK CF30 PTFE CF25 PEEK CF30 Hybride Honey- comn Sandwich Inconel' MMC GFK CFK Graphit 4 i 6h ISO-Code N N rri rn N N rri rri N rri rri rri rri N 164355/4357 40 40 50 30 60 55 60 100 100 90 100 100 9 9 9 Nenn-0 164355 164357 0-Bereich VHM-Reibahle Anzahl Schneiden Z PEEK CF30 f GFK CFK mm HPC Durchgangsloch Diamant HPC Grundlodi Diamant mm 164355 164357 mm mm/U mm/U 4 (169,-) (169,-) 3,7-4,2 34 75 4 4 6 0,8 0,7 4,5 (190,-) (190,-) 4,21-4,7 34 75 4 4 6 0,8 0,7 5 (174,-) (174,-) 4,71-5,2 35 75 4 4 6 1,2 0,8 5,5 (191,-) (191,-) 5,21-5,7 35 75 4 4 6 1,2 0,8 6 (174,50) (174,50) 5,71-6,2 35 75 4 4 6 1,2 0,8 6,5 (183,50) (183,50) 6,21-6,7 59 100 6 6 8 1,2 0,8 7 (191,-) (191,-) 6,71-7,2 59 100 6 6 8 1,2 0,8 7,5 (201,-) (201,-) 7,21-7,7 60 100 6 6 8 1,2 0,8 (186,-) (186,-) 7,71-8,2 60 100 6 6 8 1,4 1 8,5 (211,-) (211,-) 8,21-8,7 55 100 6 6 10 1,4 1 9 (198,-) (198,-) 8,71-9,2 55 100 6 6 10 1,4 1 9,5 (211,-) (211,-) 9,21-9,7 76 120 6 6 10 1,4 1 10 (239,-) (239,-) 9,71-10,2 76 120 6 6 10 1,4 1 10,5 (288,-) (288,-) 10,21-10,7 70 120 6 6 12 1,4 1 11 (288,-) (288,-) 10,71-11,2 70 120 6 6 12 1,4 1 11,5 (288,-) (288,-) 11,21-11,7 71 120 6 6 12 1,4 1 12 (296,-) (296,-) 11,71-12,2 71 120 6 6 12 1,5 1,2 13 (318,-) (318,-) 12,21-13,2 80 130 6 6 14 1,5 1,2 14 (320,-) (320,-) 13,21-14,2 80 130 6 6 14 1,5 1,2 15 (320,-) (320,-) 14,21-15,2 77 130 6 6 16 1,5 1,2 16 (330,-) (330,-) 15,21-16,2 97 150 6 6 16 1,7 1,6 17 (330,-) (330,-) 16,21-17,2 97 150 8 6 18 1,7 1,6 18 (408,-) (408,-) 17,21-18,2 97 150 8 6 18 1,7 1,6 19 (408,-) (408,-) 18,21-19,2 95 150 8 6 20 1,7 1,6 20 (438,-) (438,-) 19,21-20,2 95 150 8 6 20 1,7 1,6 241 164355 Katalog 47 Hoffmann Group i
