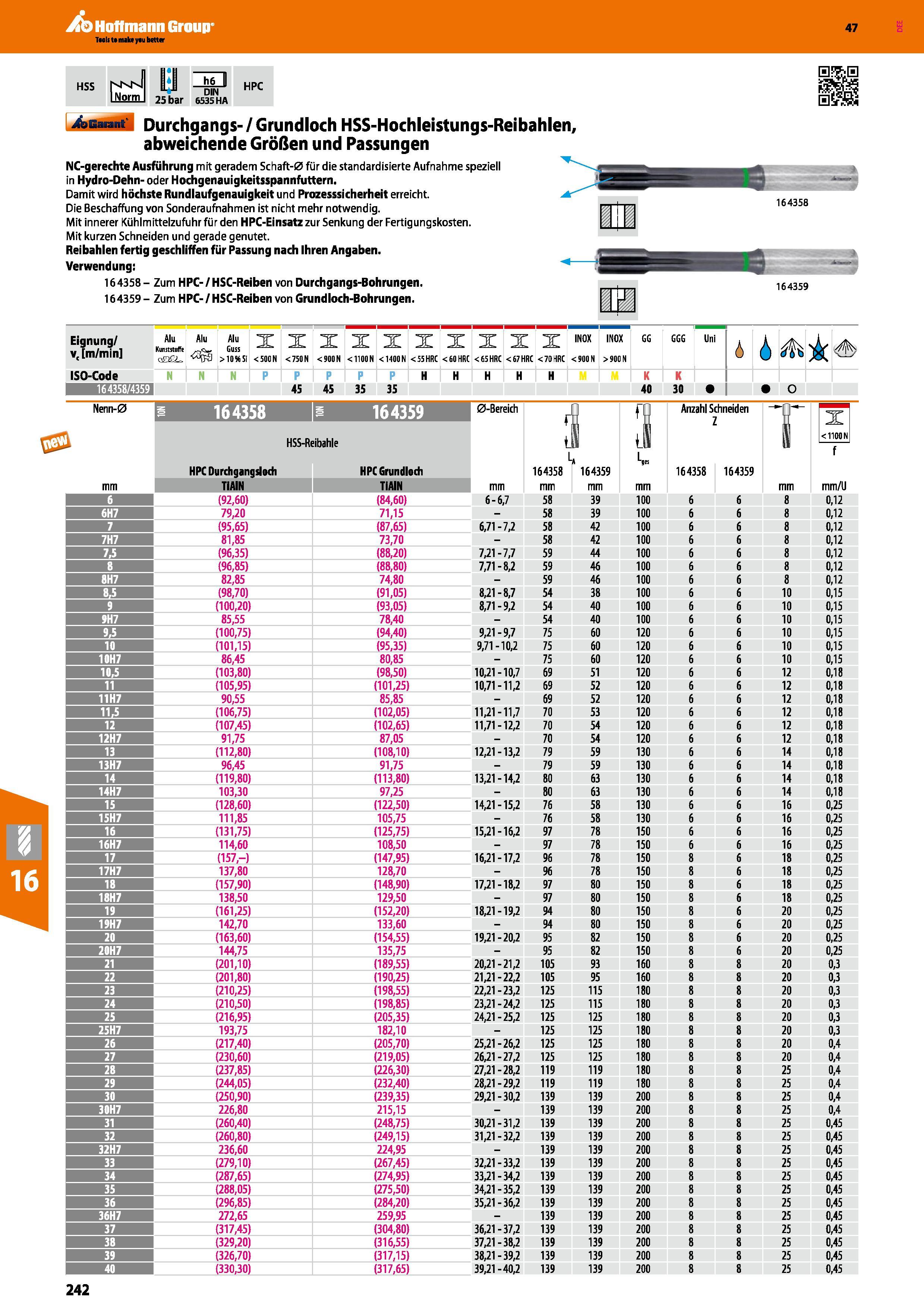

Durchgangs- / Grundloch HSS-Hochleistungs-Reibahlen, abweichende Größen und Passungen NC-gerechte Ausführung mit geradem Schaft-0 für die standar

Durchgangs- / Grundloch HSS-Hochleistungs-Reibahlen, abweichende Größen und Passungen NC-gerechte Ausführung mit geradem Schaft-0 für die standardisierte Aufnahme speziell in Hydro-Dehn-oder Hochgenauigkeitsspannfuttern. Damit wird höchste Rundlaufgenauigkeit und Prozesssicherheit erreicht. Die Beschaffung von Sonderaufnahmen ist nicht mehr notwendig. Mit innerer Kühlmittelzufuhr für den HPC-Einsatz zur Senkung der Fertigungskosten. Mit kurzen Schneiden und gerade genutet. Reibahlen fertig geschliffen für Passung nach Ihren Angaben. Verwendung; 16 4358 Zum HPC- / HSC-Reiben von Durchgangs-Bohrungen. 164359- Zum HPC-/HSC-Reiben von Grundloch-Bohrungen. 164358 164359 Eignung v, m/min Alu Kunststoffe Alu Guss > 10% Si X < 500 N X < 750 N X <900N X < 1100 N X <1400 N X <55 HRC X <60 HRC X <65 HRC X <67 HRC X <70 HRC INOX <900 N INOX > 900 N GG GGG Uni 4 6 4h i c ISO-Code nri I ü nri P H K K 164358/4359 45 45 35 35 40 30 o Nenn-0 164358 164359 0-Bereich HSS-Reibahle Anzahl Schneiden Z HPC Durchgangsloch HPC Grundloch 164358 164359 164358 164359 mm TIAIN TIAIN mm mm/U 6 (92,60) (84,60) 6-6,7 58 39 100 6 6 8 0,12 6H7 79,20 71,15 58 39 100 6 6 8 0,12 7 (95,65) (87,65) 6,71-7,2 58 42 100 6 6 8 0,12 7H7 81,85 73,70 58 42 100 6 6 8 0,12 7,5 (96,35) (88,20) 7,21-7,7 59 44 100 6 6 8 0,12 8 (96,85) (88,80) 7,71-8,2 59 46 100 6 6 8 0,12 8H7 82,85 74,80 59 46 100 6 6 8 0,12 8,5 (98,70) (91,05) 8,21-8,7 54 38 100 6 6 10 0,15 9 (100,20) (93,05) 8,71-9,2 54 40 100 6 6 10 0,15 9H7 85,55 78,40 54 40 100 6 6 10 0,15 9,5 (100,75) (94,40) 9,21-9,7 75 60 120 6 6 10 0,15 10 (101,15) (95,35) 9,71-10,2 75 60 120 6 6 10 0,15 10H7 86,45 80,85 75 60 120 6 6 10 0,15 10,5 (103,80) (98,50) 10,21-10,7 69 51 120 6 6 12 0,18 11 (105,95) (101,25) 10,71-11,2 69 52 120 6 6 12 0,18 11H7 90,55 85,85 69 52 120 6 6 12 0,18 11,5 (106,75) (102,05) 11,21-11,7 70 53 120 6 6 12 0,18 12 (107,45) (102,65) 11,71-12,2 70 54 120 6 6 12 0,18 12H7 91,75 87,05 70 54 120 6 6 12 0,18 13 (112,80) (108,10) 12,21-13,2 79 59 130 6 6 14 0,18 13H7 96,45 91,75 79 59 130 6 6 14 0,18 14 (119,80) (113,80) 13,21-14,2 80 63 130 6 6 14 0,18 14H7 103,30 97,25 80 63 130 6 6 14 0,18 15 (128,60) (122,50) 14,21-15,2 76 58 130 6 6 16 0,25 15H7 111,85 105,75 76 58 130 6 6 16 0,25 16 (131,75) (125,75) 15,21-16,2 97 78 150 6 6 16 0,25 16H7 114,60 108,50 97 78 150 6 6 16 0,25 17 (157,-) (147,95) 16,21-17,2 96 78 150 8 6 18 0,25 17H7 137,80 128,70 96 78 150 8 6 18 0,25 18 (157,90) (148,90) 17,21-18,2 97 80 150 8 6 18 0,25 18H7 138,50 129,50 97 80 150 8 6 18 0,25 19 (161,25) (152,20) 18,21-19,2 94 80 150 8 6 20 0,25 19H7 142,70 133,60 94 80 150 8 6 20 0,25 20 (163,60) (154,55) 19,21-20,2 95 82 150 8 6 20 0,25 20H7 144,75 135,75 95 82 150 8 6 20 0,25 21 (201,10) (189,55) 20,21-21,2 105 93 160 8 8 20 0,3 22 (201,80) (190,25) 21,21-22,2 105 95 160 8 8 20 0,3 23 (210,25) (198,55) 22,21-23,2 125 115 180 8 8 20 0,3 24 (210,50) (198,85) 23,21-24,2 125 115 180 8 8 20 0,3 25 (216,95) (205,35) 24,21-25,2 125 125 180 8 8 20 0,3 25H7 193,75 182,10 125 125 180 8 8 20 0,3 26 (217,40) (205,70) 25,21-26,2 125 125 180 8 8 20 0,4 27 (230,60) (219,05) 26,21-27,2 125 125 180 8 8 20 0,4 28 (237,85) (226,30) 27,21-28,2 119 119 180 8 8 25 0,4 29 (244,05) (232,40) 28,21-29,2 119 119 180 8 8 25 0,4 30 (250,90) (239,35) 29,21-30,2 139 139 200 8 8 25 0,4 30H7 226,80 215,15 139 139 200 8 8 25 0,4 31 (260,40) (248,75) 30,21-31,2 139 139 200 8 8 25 0,45 32 (260,80) (249,15) 31,21-32,2 139 139 200 8 8 25 0,45 32H7 236,60 224,95 139 139 200 8 8 25 0,45 33 (279,10) (267,45) 32,21 -33,2 139 139 200 8 8 25 0,45 34 (287,65) (274,95) 33,21-34,2 139 139 200 8 8 25 0,45 35 (288,05) (275,50) 34,21-35,2 139 139 200 8 8 25 0,45 36 (296,85) (284,20) 35,21 -36,2 139 139 200 8 8 25 0,45 36H7 272,65 259,95 139 139 200 8 8 25 0,45 37 (317,45) (304,80) 36,21 -37,2 139 139 200 8 8 25 0,45 38 (329,20) (316,55) 37,21-38,2 139 139 200 8 8 25 0,45 39 (326,70) (317,15) 38,21-39,2 139 139 200 8 8 25 0,45 40 (330,30) (317,65) 39,21-40,2 139 139 200 8 8 25 0,45 242 Hoffmann Group Katalog 47 HSS m DIN 25 bar 6535 HA HPC 4tfiannt'
