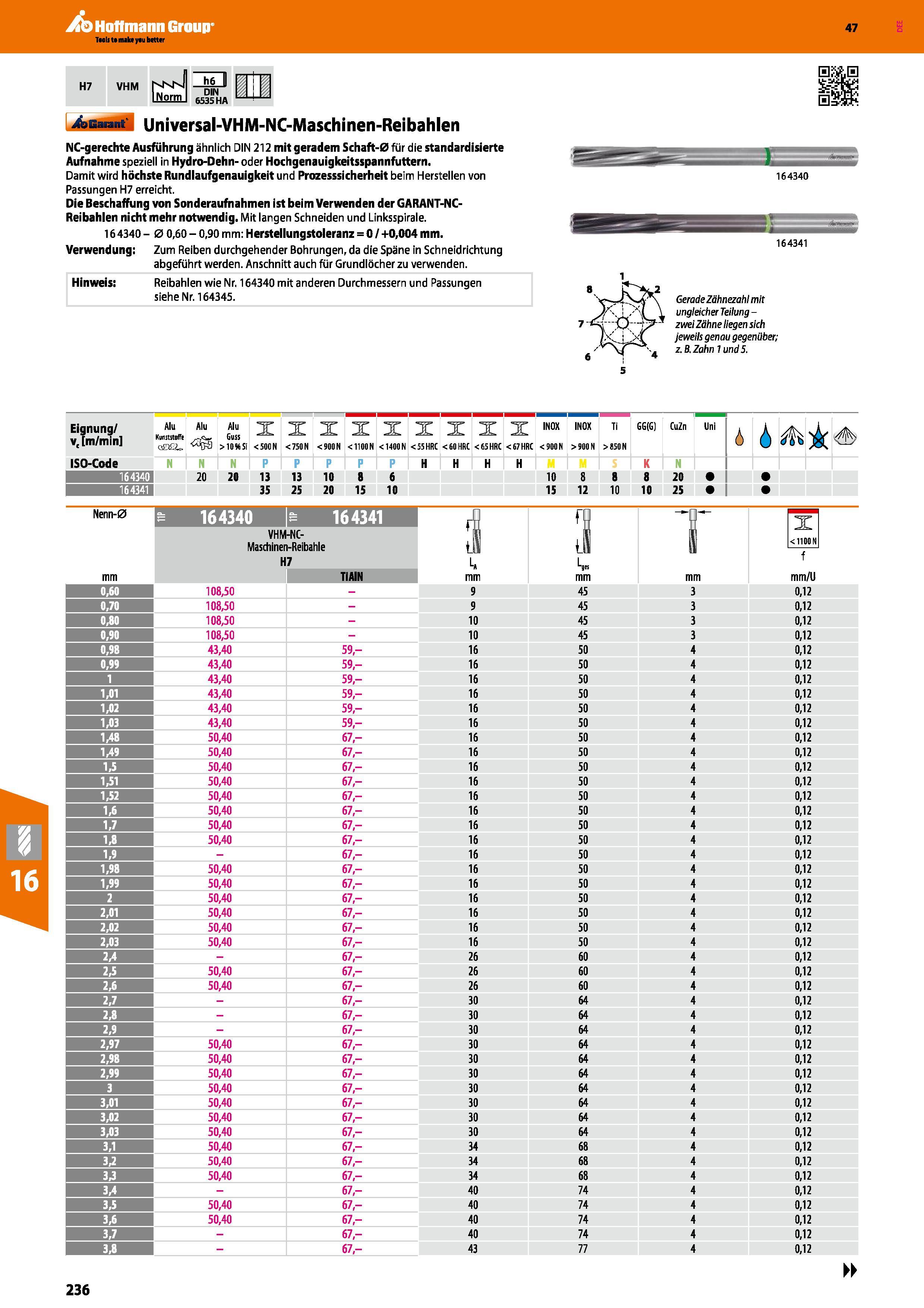

Universal-VHM-NC-Maschinen-Reibahlen NC-gerechte Ausführung ähnlich DIN 212 mit geradem Schaft-0 für die standardisierte Aufnahme speziell in Hyd

Universal-VHM-NC-Maschinen-Reibahlen NC-gerechte Ausführung ähnlich DIN 212 mit geradem Schaft-0 für die standardisierte Aufnahme speziell in Hydro-Dehn- oder Hochgenauigkeitsspannfuttern. Damit wird höchste Rundlaufgenauigkeit und Prozesssicherheit beim Herstellen von Passungen H7 erreicht. Die Beschaffung von Sonderaufnahmen ist beim Verwenden derGARANT-NC-Reibahlen nicht mehr notwendig. Mit langen Schneiden und Linksspirale. 16 4340 0 0,60 0,90 mm Herstellungstoleranz = 0 / +0,004 mm. Verwendung Zum Reiben durchgehender Bohrungen, da die Späne in Schneidrichtung abgeführt werden. Anschnitt auch für Grundlöcher zu verwenden. Hinweis Reibahlen wie Nr. 164340 mit anderen Durchmessern und Passungen siehe Nr. 164345. 164340 164341 Gerade Zähnezahl mit ungleicher Teilung -zwei Zähne liegen sich jeweils genau gegenüber; z. B. Zahn 1 und 5. Eignung v, m/min Alu Kunststoffe Alu Guss >1016 SI X < 500 N X < 750 N X < 900 N X < 1100 N X <1400 N X <55 HRC X < 60 HRC X <65 HRC X <67 HRC INOX <900N INOX >900 N Ti > 850 N GG(G) CuZn Uni 4 6 ISO-Code nri nri nn p P H K nri 164340 20 20 13 13 10 8 6 10 8 8 8 20 164341 35 25 20 15 10 15 12 10 10 25 Nenn-0 164340 164341 1 3 T L, L1B mm X <1100 N Ma VHM-NC- schinen-Reibahle H7 f mm/U TIAIN 108,50 9 45 3 0,12 108,50 9 45 3 0,12 108,50 10 45 3 0,12 108,50 10 45 3 0,12 43,40 59,- 16 50 4 0,12 43,40 59- 16 50 4 0,12 43,40 59,- 16 50 4 0,12 43,40 59,- 16 50 4 0,12 43,40 59,- 16 50 4 0,12 43,40 59,- 16 50 4 0,12 50,40 67,- 16 50 4 0,12 50,40 67- 16 50 4 0,12 50,40 67- 16 50 4 0,12 50,40 67,- 16 50 4 0,12 50,40 67,- 16 50 4 0,12 50,40 67,- 16 50 4 0,12 50,40 67,- 16 50 4 0,12 50,40 67- 16 50 4 0,12 67,- 16 50 4 0,12 50,40 67,- 16 50 4 0,12 50,40 67,- 16 50 4 0,12 50,40 67,- 16 50 4 0,12 50,40 67- 16 50 4 0,12 50,40 67- 16 50 4 0,12 50,40 67,- 16 50 4 0,12 67,- 26 60 4 0,12 50,40 67,- 26 60 4 0,12 50,40 67,- 26 60 4 0,12 67- 30 64 4 0,12 67- 30 64 4 0,12 67,- 30 64 4 0,12 50,40 67,- 30 64 4 0,12 50,40 67,- 30 64 4 0,12 50,40 67- 30 64 4 0,12 50,40 67- 30 64 4 0,12 50,40 67,- 30 64 4 0,12 50,40 67,- 30 64 4 0,12 50,40 67,- 30 64 4 0,12 50,40 67,- 34 68 4 0,12 50,40 67- 34 68 4 0,12 50,40 67- 34 68 4 0,12 67,- 40 74 4 0,12 50,40 67,- 40 74 4 0,12 50,40 67,- 40 74 4 0,12 67,- 40 74 4 0,12 67- 43 77 4 0,12 236 Hoffmann Group Katalog 47 H7 VHM DIN 6535 HA 4aBM iä
