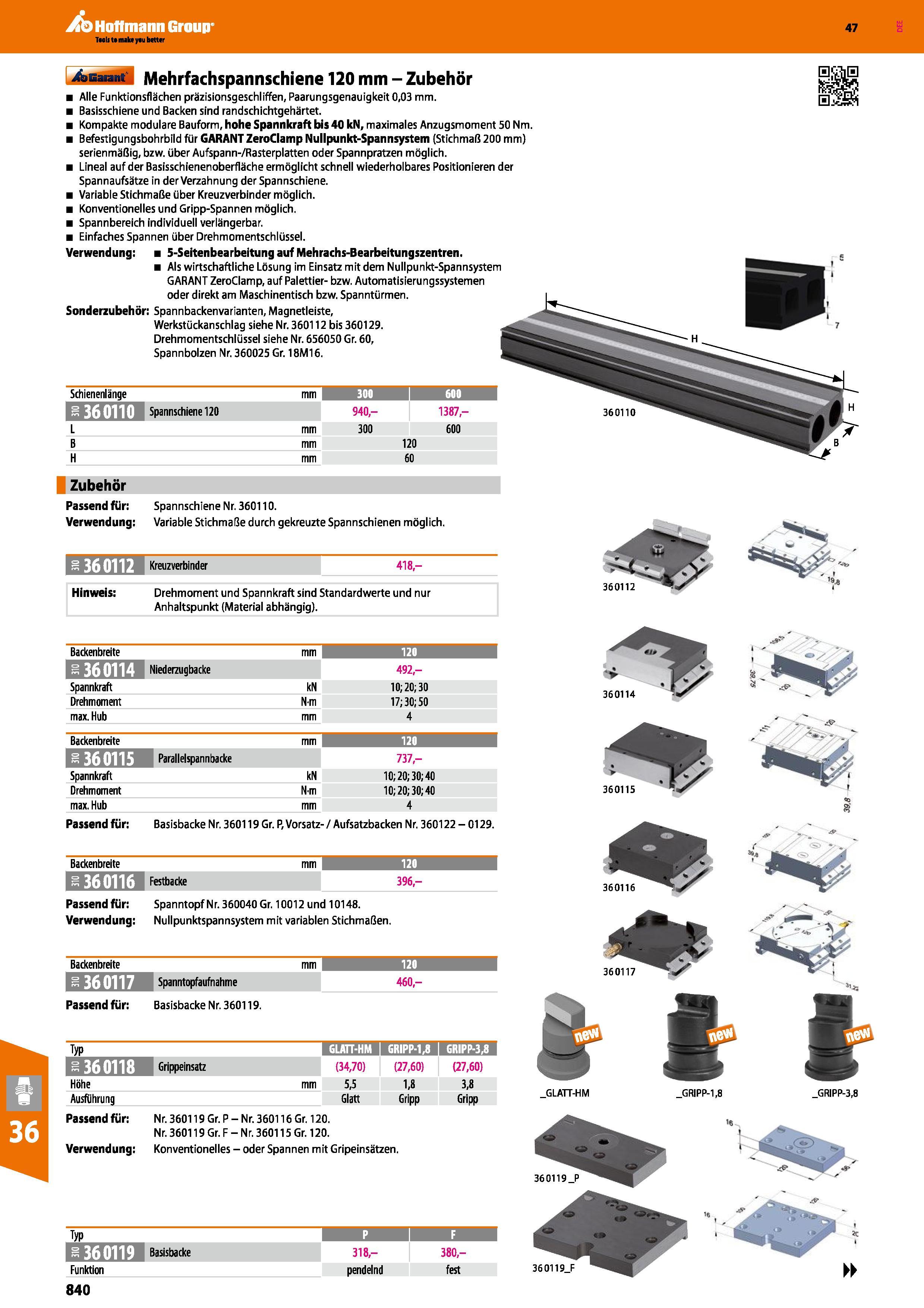

Hoffmann Group Katalog 47 Schienenlänge mm 3 00 60 360110 Spannschiene 120 940,- 1387,- Zubehör Passend für Spannschiene Nr. 360110. Verwendung Variable Stichmaße durch gekreuzte Spannschienen möglich. 360112 Kreuzverbinder Backenbreite mm 120 I-360114 Niederzugbacke 492,- Spannkraft kN 10; 20; 30 Drehmoment N-m 17; 30; 50 max. Hub mm 4 Backenbreite mm 120 1-360115 Parallelspannbacke 737- Spannkraft kN 10; 20; 30; 40 Drehmoment N'tr 10; 20; 30; 40 max. Hub mm 4 Passend für Basisbacke Nr. 360119 Gr. P, Vorsatz- /Aufsatzbacken Nr. 360122-0129. Backenbreite mm 120 1-360116 Festbacke 396,- Passend für Verwendung Spanntopf Nr. 360040 Gr. 10012 und 10148. Nullpunktspannsystem mit variablen Stichmaßen. Backenbreite mm 120 1-360117 Spanntopfaufnahme 460,- Passend für Basisbacke Nr. 360119. Typ bi 1-360118 Grippeinsatz (34,70) (27,60) (27,60) Höhe mm 5,5 1,8 3,8 Ausführung Glatt Gripp Gripp Passend für Verwendung Nr. 360119 Gr. P Nr. 360116 Gr. 120. Nr. 360119 Gr. F Nr. 360115 Gr. 120. Konventionelles oder Spannen mit Gripeinsätzen. Hinweis Drehmoment und Spannkraft sind Standardwerte und nur Anhaltspunkt (Material abhängig). 4asa ni Mehrfachspannschiene 120 mm Zubehör Alle Funktionsflächen präzisionsgeschliffen, Paarungsgenauigkeit 0,03 mm. Basisschiene und Backen sind randschichtgehärtet. Kompakte modulare Bauform, hohe Spannkraft bis 40 kN, maximales Anzugsmoment 50 Nm Befestigungsbohrbild für GARANT ZeroClamp Nullpunkt-Spannsystem (Stichmaß 200 mm) serienmäßig, bzw. über Aufspann-/Rasterplatten oder Spannpratzen möglich. Lineal auf der Basisschienenoberfläche ermöglicht schnell wiederholbares Positionieren der Spannaufsätze in der Verzahnung der Spannschiene. Variable Stichmaße über Kreuzverbinder möglich. Konventionelles und Gripp-Spannen möglich. Spannbereich individuell verlängerbar. Einfaches Spannen über Drehmomentschlüssel. Verwendung 5-Seitenbearbeitung auf Mehrachs-Bearbeitungszentren. Als wirtschaftliche Lösung im Einsatz mit dem Nullpunkt-Spannsystem GARANT ZeroClamp, auf Palettier- bzw. Automatisierungssystemen oder direkt am Maschinentisch bzw. Spanntürmen. Sonderzubehör Spannbackenvarianten, Magnetleiste, Werkstückanschlag siehe Nr. 360112 bis 360129. Drehmomentschlüssel siehe Nr. 656050 Gr. 60, Spannbolzen Nr. 360025 Gr. 18M16. 360110 36 0119 _P 's Ir _GLATT-HM _GRIPP-1,8 _GRIPP-3,8
