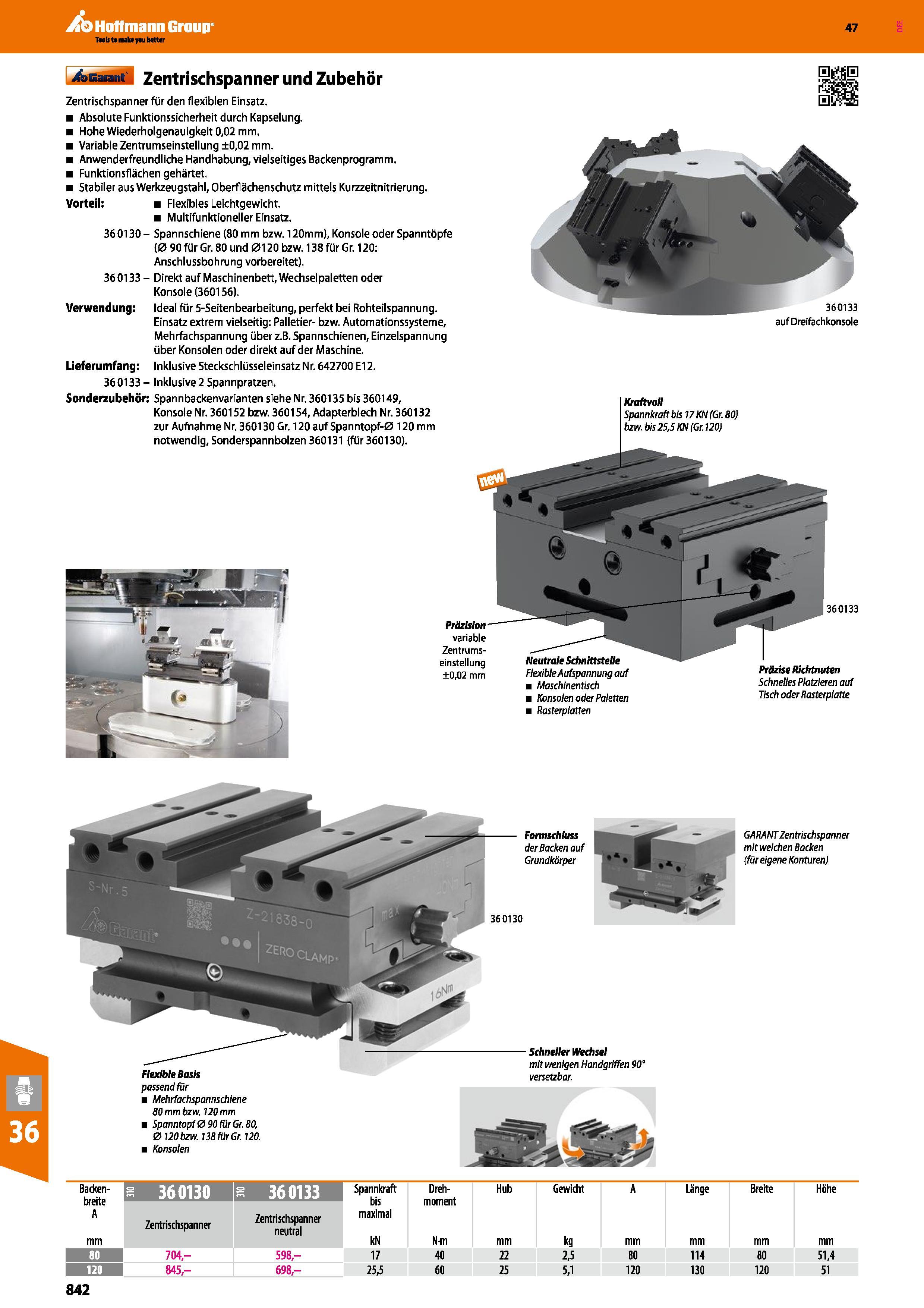

Garant Zentrischspanner und Zubehör Zentrischspanner für den flexiblen Einsatz Absolute Funktionssicherheit durch Kapselung Hohe Wiederholgenauig

Garant Zentrischspanner und Zubehör Zentrischspanner für den flexiblen Einsatz. Absolute Funktionssicherheit durch Kapselung. Hohe Wiederholgenauigkeit 0,02 mm. Variable Zentrumseinstellung ±0,02 mm. Anwenderfreundliche Handhabung, vielseitiges Backenprogramm. Funktionsflächen gehärtet. Stabiler aus Werkzeugstahl, Oberflächenschutz mittels Kurzzeitnitrierung. Vorteil Flexibles Leichtgewicht. Multifunktioneller Einsatz. 36 0130 Spannschiene (80 mm bzw. 120mm), Konsole oder Spanntöpfe (0 90 für Gr. 80 und 0120 bzw. 138 für Gr. 120 Anschlussbohrung vorbereitet). 360133 Direkt auf Maschinenbett, Wechselpaletten oder Konsole (360156). Verwendung Ideal für S-Seitenbearbeitung, perfekt bei Rohteilspannung. Einsatz extrem vielseitig Palletier- bzw. Automationssysteme, Mehrfachspannung überz.B. Spannschienen, Einzelspannung über Konsolen oder direkt auf der Maschine. Lieferumfang Inklusive Steckschlüsseleinsatz Nr. 642700 El 2. 360133- Inklusive2 Spannpratzen. Sonderzubehör Spannbackenvarianten siehe Nr. 360135 bis 360149, Konsole Nr. 360152 bzw. 360154, Adapterblech Nr. 360132 zur Aufnahme Nr. 360130 Gr. 120 auf Spanntopf-0 120 mm notwendig, Sonderspannbolzen 360131 (für 360130). Kraftvoll Spannkraft bis 17 KN (Gr. SO) bzw. bis 25,5 KN (Gr. 120) 360133 auf Dreifachkonsole Präzise Richtnuten Schnelles Platzieren auf Tisch oder Rasterplatte 360133 variable Zentrumseinstellung ±0,02 mm Neutrale Schnittstelle Flexible Aufspannung auf m Maschinentisch m Konsolen oder Paletten Rasterplatten Formschluss der Backen auf Grundkörper 360130 Flexible Basis passend für m Mehrfachspannschiene SO mm bzw. 120 mm m Spanntopf Si 90 für Gr. 80, 0120 bzw. 138 für Gr. 120. Konsolen Schneller Wechsel mit wenigen Handgriffen 90° versetzbar. GARANTZentrischspanner mit welchen Backen (für eigene KonturenJ Backen- breite A mm 360130 s 360133 Spannkraft bis maximal kN Dreh- moment N-m Hub Gewicht A Länge Breite Höhe Zentrischspanner Zentrischspanner neutral mm kg mm 80 704,- 598,- 17 40 22 2,5 80 114 80 51,4 120 845,- 698,- 25,5 60 25 5,1 120 130 120 51
