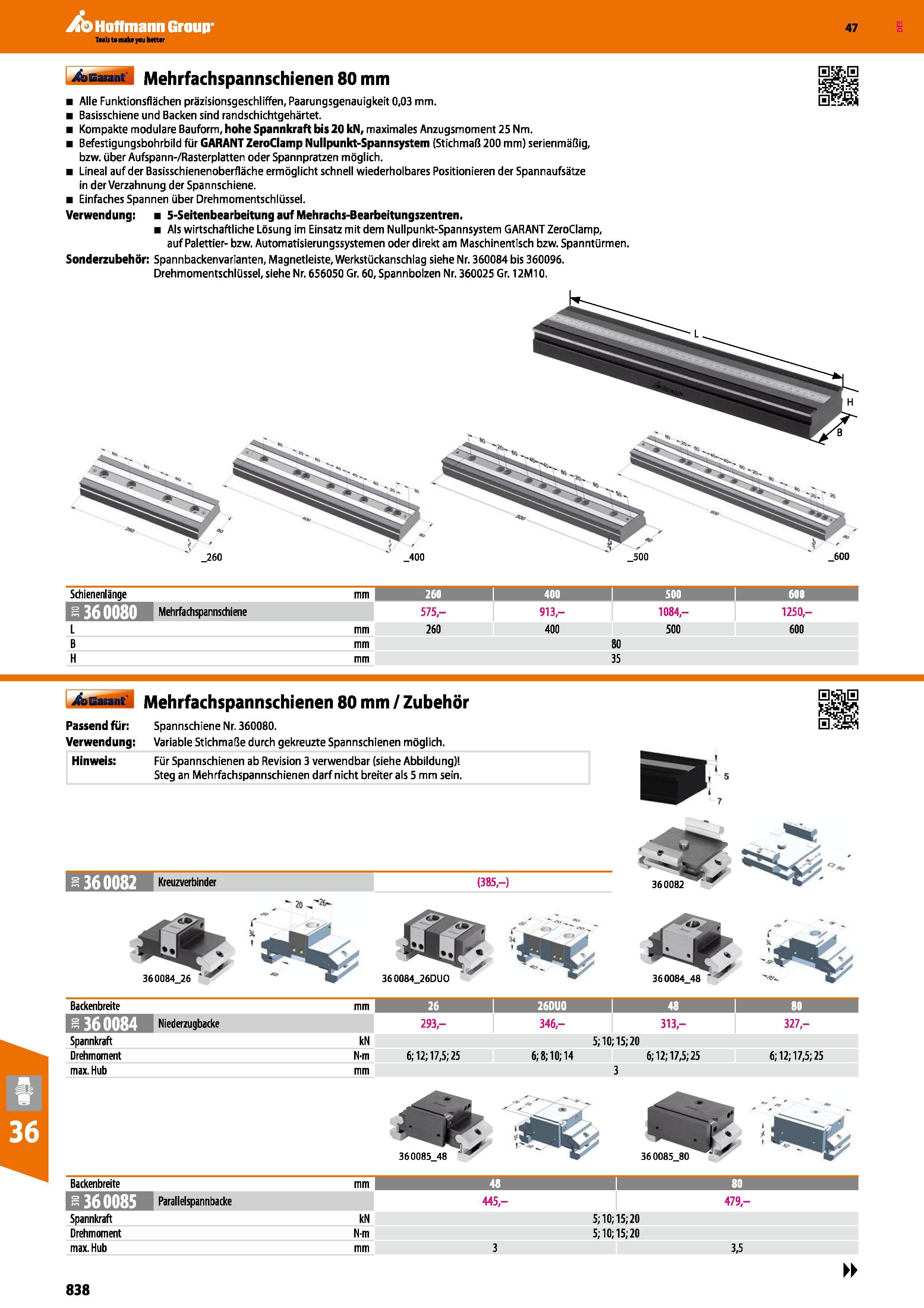

Mehrfachspannschienen 80 mm Alle Funktionsflächen präzisionsgeschliffen, Paarungsgenauigkeit 0,03 mm Basisschiene und Backen sind randschichtgehä

Mehrfachspannschienen 80 mm Alle Funktionsflächen präzisionsgeschliffen, Paarungsgenauigkeit 0,03 mm. Basisschiene und Backen sind randschichtgehärtet. Kompakte modulare Bauform, hohe Spannkraft bis 20 kN, maximales Anzugsmoment 25 Nm. Befestigungsbohrbild für GARANT ZeroClamp Nullpunkt-Spannsystem (Stichmaß 200 mm) serienmäßig, bzw. über Aufspann-/Rasterplatten oder Spannpratzen möglich. Lineal auf der Basisschienenoberfläche ermöglicht schnell wiederholbares Positionieren der Spanraufsätze in der Verzahnung der Spannschiene. Einfaches Spannen über Drehmomentschlüssel. Verwendung; 5-Seitenbearbeitung auf Mehrachs-Bearbeitungszentren. Als wirtschaftliche Lösung im Einsatz mit dem Nullpunkt-Spannsystem GARANT ZeroClamp, auf Palettier- bzw. Automatisierungssystemen oder direkt am Maschinentisch bzw. Spanntürmen. Sonderzubehör; Spannbackenvarianten, Magnetleiste, Werkstückanschlag siehe Nr. 360084 bis 360096. Drehmomentschlüssel, siehe Nr. 656050 Gr. 60, Spannbolzen Nr. 360025 Gr. 12M10. Schienenlänge mm 260 400 1 500 1 600 i Erf‘ l IfTB Mehrfachspannschiene 575,- 913,- 1084,- 1250, L mm 260 400 500 600 B mm 80 H mm 35 xisGaiant Mehrfachspannschienen 80 mm / Zubehör Passend für; Spannschiene Nr. 360080. Verwendung; Variable Stichmaße durch gekreuzte Spannschienen möglich. Hinweis Für Spannschienen ab Revision 3 verwendbar (siehe Abbildung) Steg an Mehrfachspannschienen darf nicht breiter als 5 mm sein. 360082 Kreuzverbinder (385,-) 20 360084 26 36 0085_80 Backenbreite mm 26 26DU0 i 48 I >o 1 360084 lüillSl 293,- 346,- 313,- 327,- Spannkraft kN 5; 10; 15; 20 Drehmoment N'tn 6; 12;17,5; 25 6; 8; 10; 14 6; 12; 17,5; 25 6; 12; 17,5; 25 max. Hub mm 3 Backenbreite mm 48 I 80 1-flifillIIK H Parallelspannbacke 445,- 479,- Spannkraft kN 5; 10; 15; 20 Drehmoment Nm 5; 10; 15; 20 max. Hub mm 3 3,5 360082 360084_48 838 Hoffmann Group Katalog 47 4aBM ü
