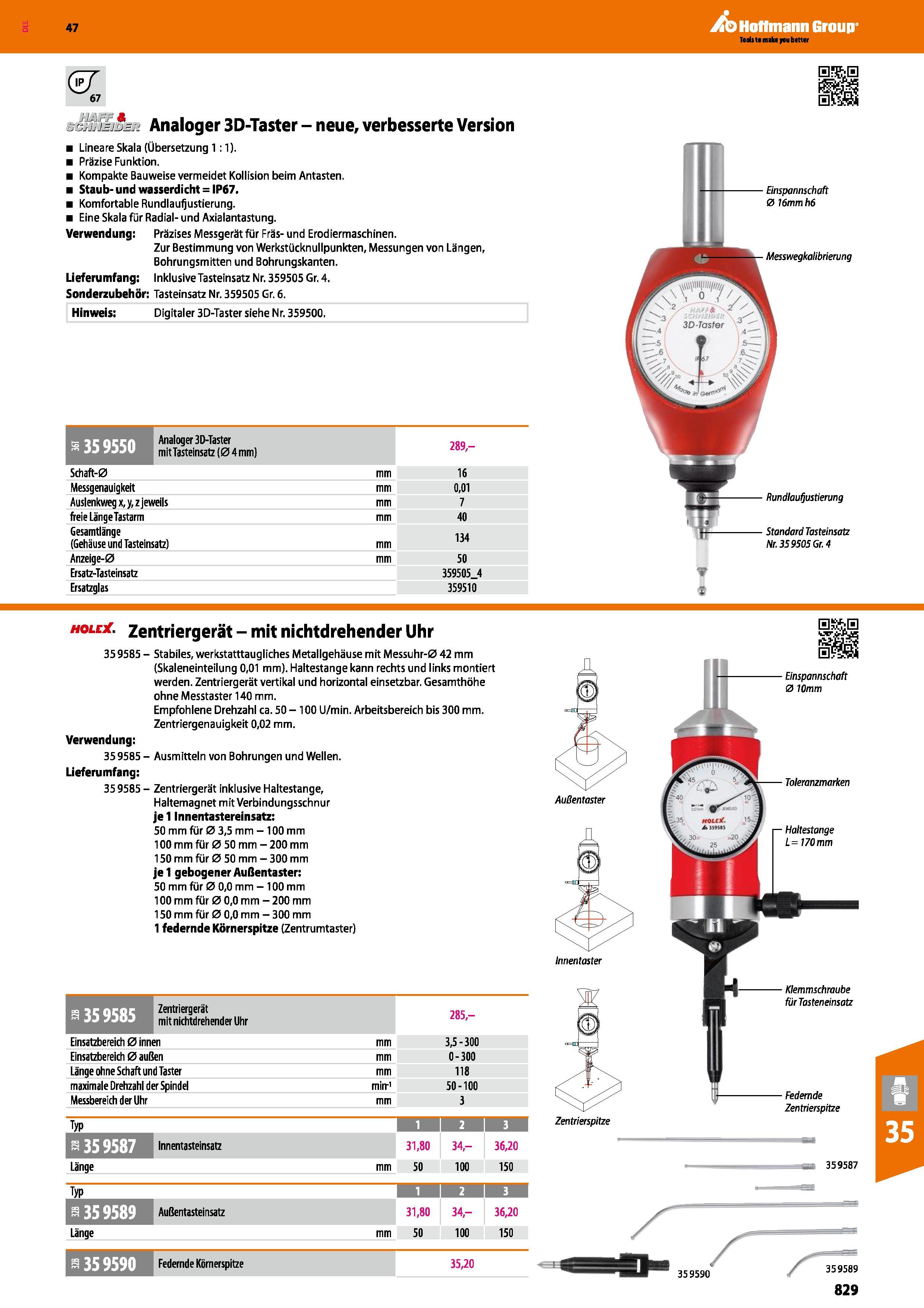

Analoger 3D-Taster neue, verbesserte Version Lineare Skala (Übersetzung 1:1) Präzise Funktion Kompakte Bauweise vermeidet Kollision beim Antasten

Analoger 3D-Taster neue, verbesserte Version Lineare Skala (Übersetzung 1:1). Präzise Funktion. Kompakte Bauweise vermeidet Kollision beim Antasten. Staub-und wasserdicht = IP67. Komfortable Rundlaufjustierung. Eine Skala für Radial- und Axialantastung. Verwendung Präzises Messgerät für Fräs- und Erodiermaschinen. Zur Bestimmung von Werkstücknullpunkten, Messungen von Längen, Bohrungsmitten und Bohrungskanten. Lieferumfang Inklusive Tasteinsatz Nr. 359505 Gr. 4. Sonderzubehör Tasteinsatz Nr. 359505 Gr. 6. Hinweis Digitaler 3D-Taster siehe Nr. 359500. Analoger 3D-Taster mit Tasteinsatz (04 mm) 289,- Schaft-0 mm 16 Messgenauigkeit mm 0,01 Auslenkwegx,y,z jeweils mm 7 freie Länge Tastarm mm 40 Gesamtlänge (Gehäuse und Tasteinsatz) mm 134 Anzeige-0 mm 50 Ersatz-Tasteinsatz 359505_4 Ersatzglas 359510 Einspannschaft 0 16mm h6 Messwegkalibrierung Rundlaufjustierung 1 Standard Tasteinsatz Nr. 359505 Gr. 4 hole Zentriergerät mit nichtdrehender Uhr 359585 Stabiles, werkstatttaugliches Metallgehäuse mit Messuhr-0 42 mm (Skaleneinteilung 0,01 mm). Haltestange kann rechts und links montiert werden. Zentriergerät vertikal und horizontal einsetzbar. Gesamthöhe ohne Messtaster 140 mm. Empfohlene Drehzahl ca. 50-100 U/min. Arbeitsbereich bis 300 mm. Zentriergenauigkeit 0,02 mm. Verwendung 359585 Ausmitteln von Bohrungen und Wellen. Lieferumfang 359585 Zentriergerät inklusive Haltestange, Haltemagnet mit Verbindungsschnur je 11nnentastereinsatz 50 mm für 0 3,5 mm 100 mm 100 mm für 0 50 mm -200 mm 150 mm für 0 50 mm 300 mm je 1 gebogener Außentaster 50 mm für 0 0,0 mm 100 mm 100 mm für 0 0,0 mm 200 mm 150 mm für 0 0,0 mm 300 mm 1 federnde Körnerspitze (Zentrumtaster) Außentaster Innentaster Zentriergerät mit nichtdrehender Uhr 285,- Einsatzbereich 0 innen mm 3,5-300 Einsatzbereich 0 außen mm 0-300 Länge ohne Schaft und Taster mm 118 maximale Drehzahl der Spindel min-' 50-100 Messbereich der Uhr mm 3 Länge 50 100 Typ 1 I 2 I 3 H 35 9587 Innentasteinsatz 31,80 34,- 36,20 150 Typ 1 I 2 I 3 3 359589 Außentasteinsatz 31,80 34,- 36,20 Federnde Körnerspitze 35,20 Zentrierspitze HSfcH upuys Einspannschaft 0 10mm Toleranzmarken Haltestange L= 170 mm Klemmschraube für Tasteneinsatz Federnde Zentrierspitze 359587
