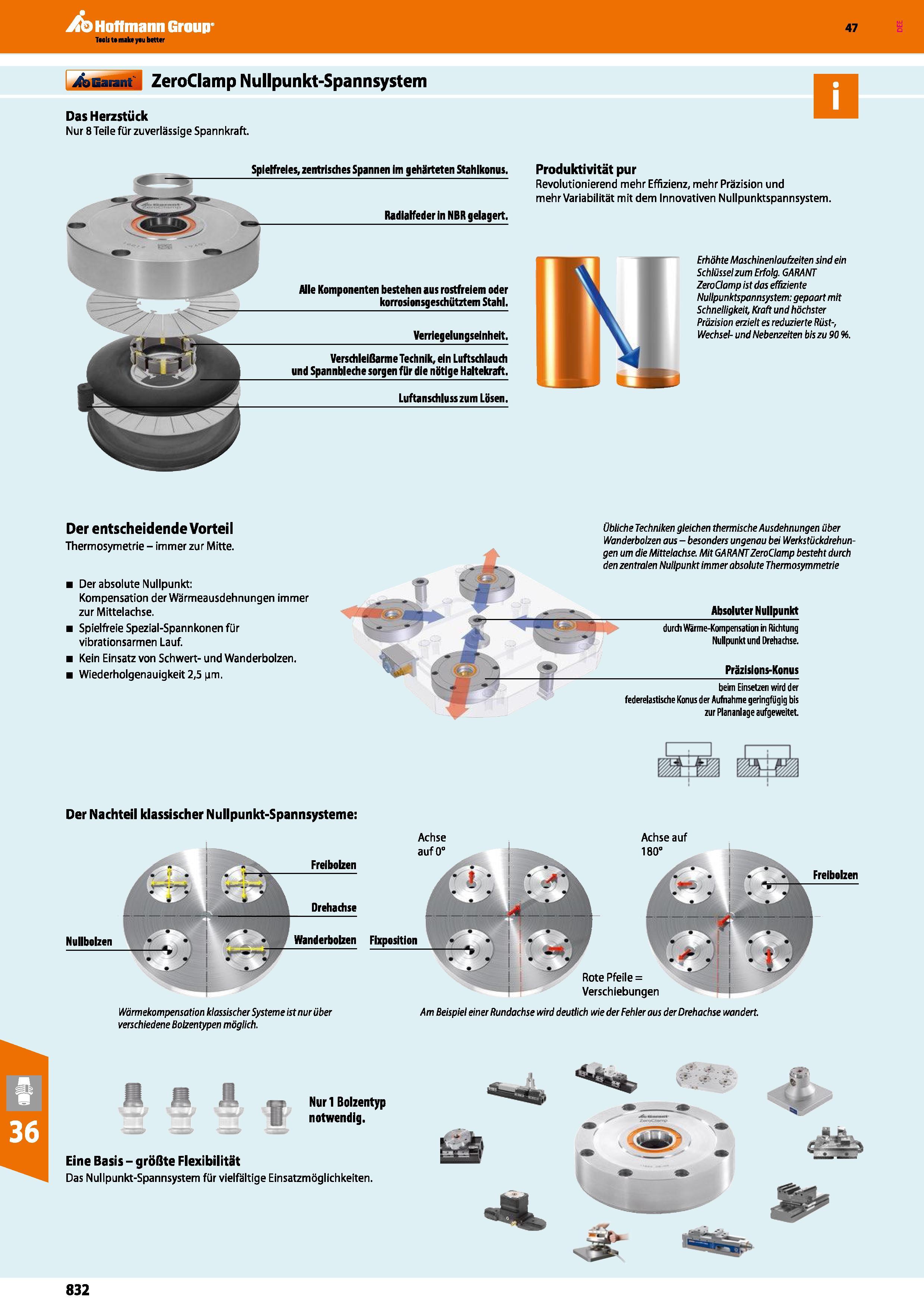

ZeroClamp Nullpunkt-Spannsystem Das Herzstück Nur 8 Teile für zuverlässige Spannkraft. Produktivität pur Revolutionierend mehr Effizienz, mehr Präzision und mehr Variabilität mit dem Innovativen Nullpunktspannsystem. Erhöhte Maschinenlaufzeiten sind ein Schlüssel zum Erfolg. GARANT ZeroClamp ist das effiziente Nullpunktspannsystem gepaart mit Schnelligkeit, Kraft und höchster Präzision erzielt es reduzierte Rüst-, Wechsel- und Nebenzeiten bis zu 90%. Der entscheidende Vorteil Thermosymetrie immer zur Mitte. Der absolute Nullpunkt Kompensation der Wärmeausdehnungen immer zur Mittelachse. Spielfreie Spezial-Spannkonen für vibrationsarmen Lauf. Kein Einsatz von Schwert- und Wanderbolzen. Wiederholgenauigkeit 2,5 um. Übliche Techniken gleichen thermische Ausdehnungen über Wanderbolzen aus besonders ungenau bei Werkstückdrehungen um die Mittelachse Mit GARANT ZeroClamp besteht durch den zentralen Nullpunkt immer absolute Thermosymmetrie _Absoluter Nullpunkt durdi Wärme-Kompensation in Richtung Nullpunkt und Drehachse. Präzisions-Konus beim Einsetzen wird der federelastische Konus der Aufnahme geringfügig bis zur Plananlage aufgeweitet. Spielfreies, zentrisches Spannen im gehärteten Stahlkonus. Verriegelungseinheit. Verschleißarme Technik, ein Luftschlauch und Spannbleche sorgen für die nötige Haltekraft. Luftanschluss zum Lösen. Alle Komponenten bestehen aus rostfreiem oder korrosionsgeschütztem Stahl. Radialfeder in NBR gelagert. Der Nachteil klassischer Nullpunkt-Spannsysteme Frei bolzen Drehachse Nullbolzen Wanderbolzen Achse aufO“ Fixposition Achse auf 180° Freibolzen Rote Pfeile = Verschiebungen Wärmekompensation klassischer Systeme ist nur über Am Beispiel einer Rundachse wird deutlich wie der Fehler aus der Drehachse wandert verschiedene Bolzentypen möglich. 832 Hoffmann Group Katalog 47
