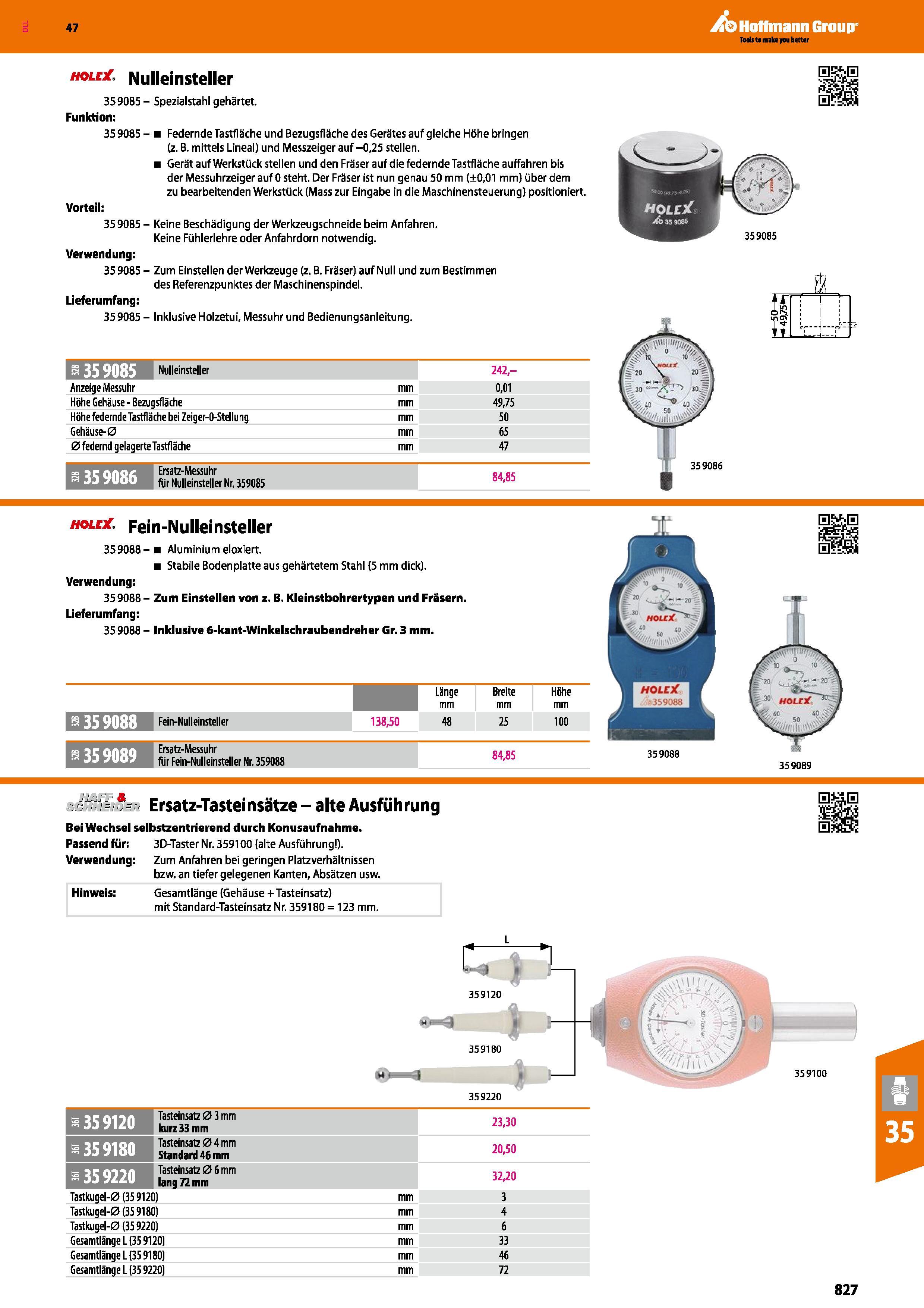

Nulleinsteller Spezialstahl gehärtet 359085 Funktion 359085 Federnde Tastfläche und Bezugsfläche des Gerätes auf gleiche Höhe bringen (z B mittel

Nulleinsteller Spezialstahl gehärtet. 359085 Funktion 359085 Federnde Tastfläche und Bezugsfläche des Gerätes auf gleiche Höhe bringen (z. B. mittels Lineal) und Messzeiger auf-0,25 stellen. Gerät auf Werkstück stellen und den Fräser auf die federnde Tastfläche auffahren bis der Messuhrzeiger auf 0 steht. Der Fräser ist nun genau 50 mm (±0,01 mm) über dem zu bearbeitenden Werkstück (Mass zur Eingabe in die Maschinensteuerung) positioniert. Vorteil 359085 Keine Beschädigung der Werkzeugschneide beim Anfahren. Keine Fühlerlehre oder Anfahrdorn notwendig. Verwendung 359085- Zum Einstellen der Werkzeuge (z. B. Fräser) auf Null und zum Bestimmen des Referenzpunktes der Maschinenspindel. Lieferumfang 35 9085 Inklusive Holzetui, Messuhr und Bedienungsanleitung. holoc. Fein-Nulleinsteller 359088- Aluminium eloxiert. Stabile Bodenplatte aus gehärtetem Stahl (5 mm dick). Verwendung; 359088 Zum Einstellen von z. B. Kleinstbohrertypen und Fräsern. Lieferumfang 35 9088 Inklusive 6-kant-Winkelschraubendreher Gr. 3 mm. 359089 Ersatz-Messuhr fiir Fein-Nulleinsteller Nr. 359088 84,85 S 35 9085 wmm 242- Anzeige Messuhr mm 0,01 Höhe Gehäuse Bezugsfläche mm 49,75 Höhe federnde Tastfläche bei Zeiger-O-Stellung mm 50 Gehäuse-0 mm 65 0federnd gelagerte Tastfläche mm 47 Ersatz-Messuhr ÜUCMiid für Nulleinsteller Nr. 359085 84,85 359086 Länge Breite Höhe mm s 359088 i 138,50 48 25 100 359088 359089 Ersatz-Tasteinsätze alte Ausführung Bei Wechsel selbstzentrierend durch Konusaufnahme. Passend für 3D-Taster Nr. 359100 (alte Ausführung ). Verwendung Zum Anfahren bei geringen Platzverhältnissen bzw. an tiefer gelegenen Kanten, Absätzen usw. Hinweis Gesamtlänge (Gehä use + Tasteinsatz) mit Standard-Tasteinsatz Nr. 359180 = 123 mm. Tastkugei-0 (359120) Tastkugel-0 (359180) Tastkugei-0 (35 9220) Gesamtlänge L (35 9120) Gesamtlänge L (35 9180) Gesamtlänge L (35 9220) mm 359220 3 4 6 33 46 72 L l 359120 J U\ \ n-s3 J 1 T ll\ Mm 359180 359100 S 35 9120 Tasteinsatz 0 3 mm kurz 33 mm 23,30 35 9180 Tasteinsatz 04 mm Standard 46 mm 20,50 -359220 Tasteinsatz 0 6 mm lang 72 mm 32,20 359085 827 Katalog 47 Hoffmann Group hole
