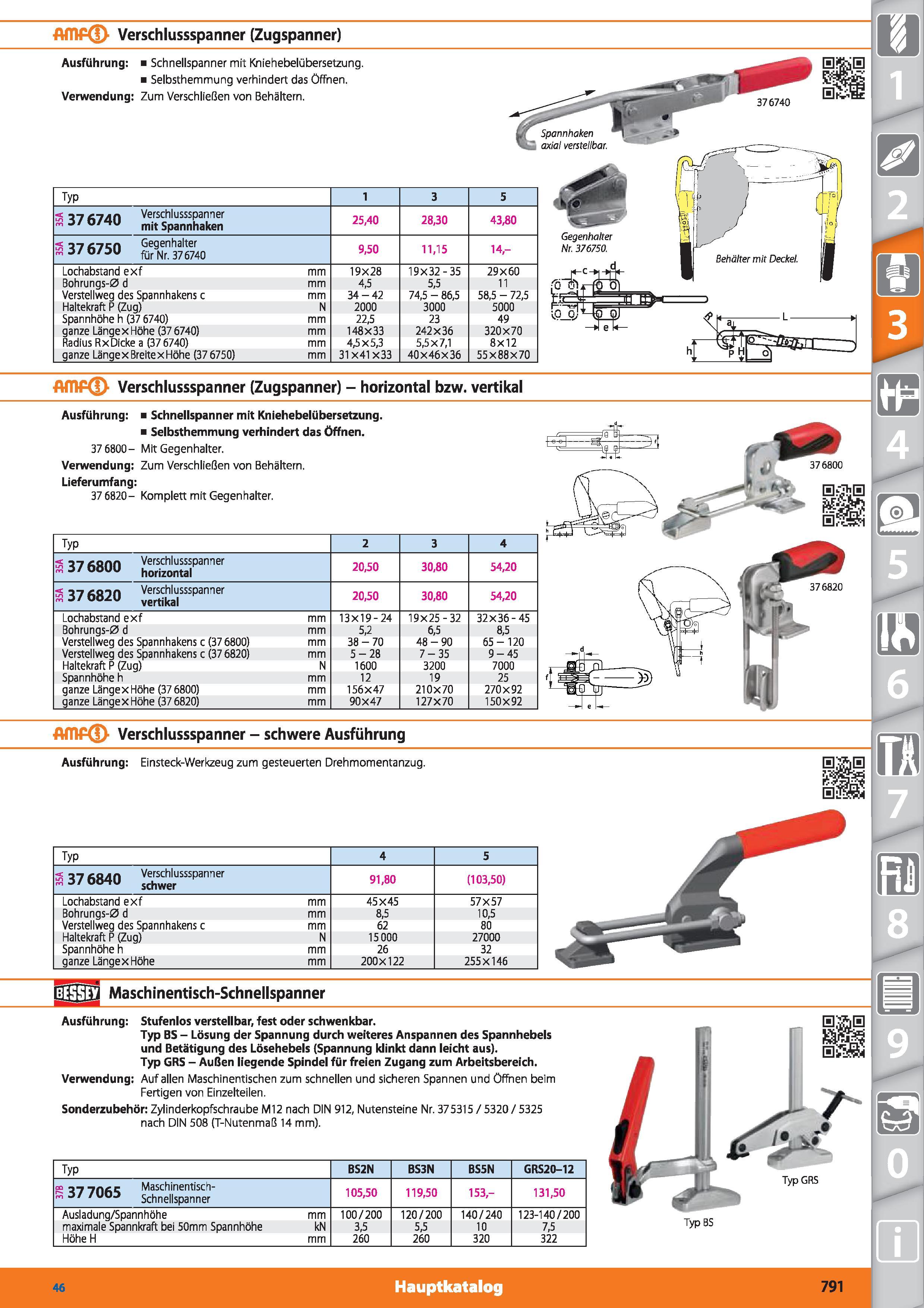

791 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.791

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 791 0791 DEU Lab2u

AfflP Verschlussspanner (Zugspanner) Ausführung Schnellspanner mit Kniehebelübersetzung. Selbsthemmung verhindert das Öffnen. Verwendung Zum Verschließen von Behältern. Typ 1 3 5 S 37 6740 25,40 28,30 43,80 ä 376750 SÄ 9,50 11,15 14- Lochabstand exf mm 19X28 19x32-35 29X60 Bohrungs-0 d mm 4,5 5,5 11 Verstellweg des Spannhakens c mm 34-42 74,5 - 86,5 58,5 - 72,5 Haltekraft P (Zug) N 2000 3000 5000 Spannhöhe h (37 6740) mm 22,5 23 49 ganze Längex Höhe (37 6740) mm 148x33 242x36 320x70 Radius Rx Dicke a (37 6740) mm 4,5 x 5,3 5,5 x 7,1 8x12 ganze LängexBreitexHöhe (376750) mm 31x41x33 40x46x36 55x88x70 L M , .'‘K'Wll 1 J =2 AfflP Verschlussspanner (Zugspanner) - horizontal bzw. vertikal Ausführung Schnellspanner mit Kniehebelübersetzung. Selbsthemmung verhindert das Öffnen. 37 6800- Mit Gegenhalter. Verwendung Zum Verschließen von Behältern. Lieferumfang 37 6820- Komplett mit Gegenhalter. Typ 2 3 4 S 37 6800 ISS"” 20,50 30,80 54,20 S 37 6820 20,50 30,80 54,20 Lochabstand exf mm 13x19-24 19x25-32 32x36-45 Bohrungs-0 d mm 5,2 6,5 8,5 Verstellweg des Spannhakens c (37 6800) mm 38-70 48-90 65-120 Verstellweg des Spannhakens c (37 6820) mm 5-28 7-35 9-45 Haltekraft P (Zug) N 1600 3200 7000 Spannhöhe h mm 12 19 25 ganze Länge x Höhe (37 6800) mm 156x47 210x70 270x92 ganze Länge x Höhe (37 6820) mm 90X47 127X70 150x92 iq AfflP Verschlussspanner - schwere Ausführung Ausführung Einsteck-Werkzeug zum gesteuerten Drehmomentanzug. Typ 4 5 S 17 fi 4n Verschlussspanner m 3/ oo tu schwer 91,80 (103,50) Lochabstand exf mm 45x45 57X57 Bohrungs-0 d mm 8,5 10,5 Verstellweg des Spannhakens c mm 62 80 Haltekraft P (Zug) N 15000 27000 Spannhöhe h mm 26 32 ganze Länge xHöhe mm 200X122 255X146 a 0503 Maschinentisch-Schnellspanner Ausführung Stufenlos verstellbar, fest oder schwenkbar. Typ BS - Lösung der Spannung durch weiteres Anspannen des Spannhebels und Betätigung des Lösehebels (Spannung klinkt dann leicht aus). Typ GRS - Außen liegende Spindel für freien Zugang zum Arbeitsbereich. Verwendung Auf allen Maschinentischen zum schnellen und sicheren Spannen und Öffnen beim Fertigen von Einzelteilen. Sonderzubehör Zylinderkopfschraube M12 nach DIN 912, Nutensteine Nr. 375315/5320/5325 nach DIN 508 (T-Nutenmaß 14 mm). Typ BS2N BS3N BS5N GRS20-12 a-7 me.c Maschinenlehre 37 7065 Schnellspanner 105,50 119,50 153- 131,50 Ausladung/Spannhöhe mm 100/200 120 / 200 140/240 123-140 / 200 maximale Spannkraft bei 50mm Spannhöhe kN 3,5 5,5 10 7,5 HöheH mm 260 260 320 322 Hauptkatalog
