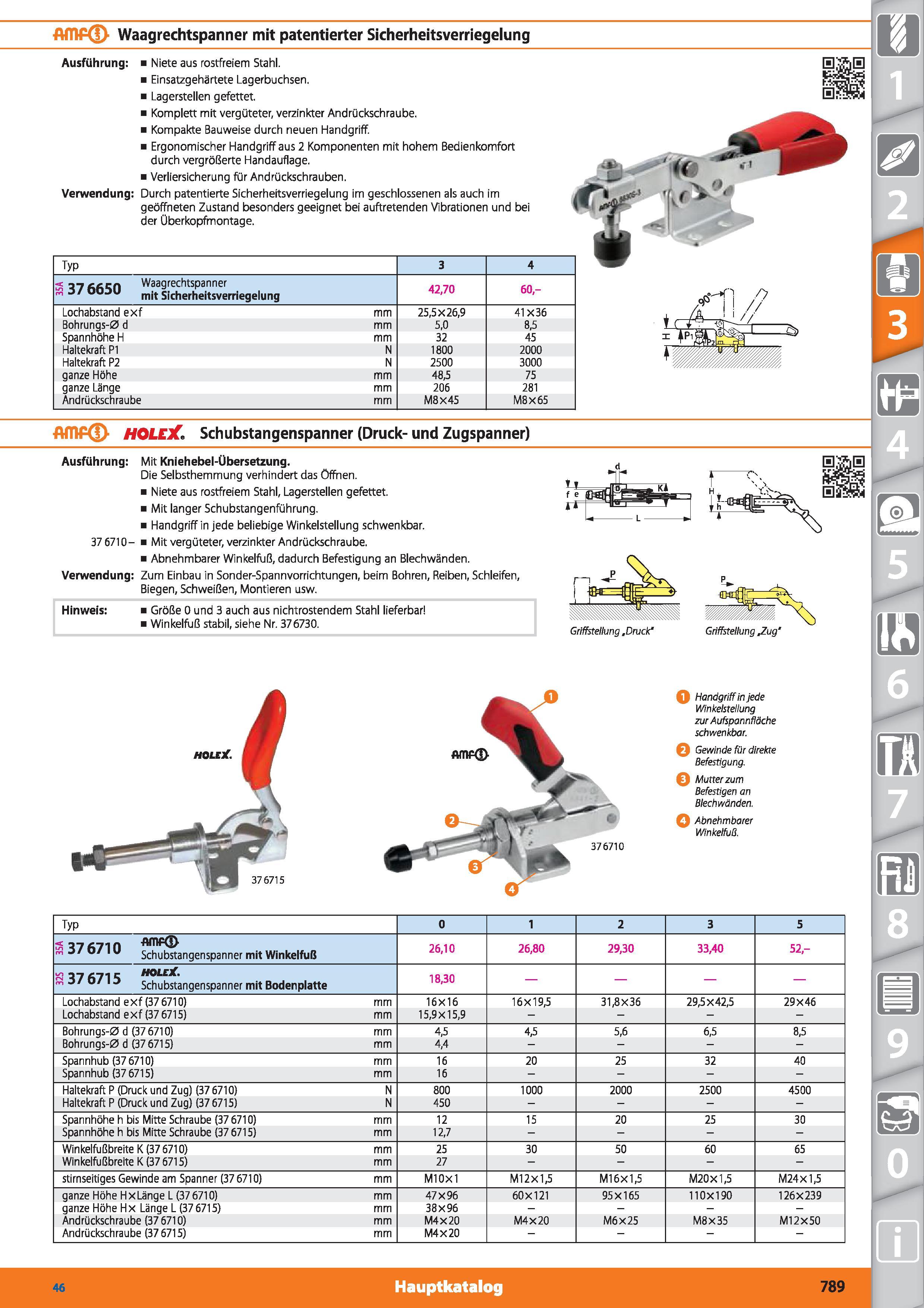

AMP Waagrechtspanner mit patentierter Sicherheitsverriegelung Ausführung Niete aus rostfreiem Stahl. Einsatzgehärtete Lagerbüchsen. Lagerstellen gefettet. Komplett mit vergüteter, verzinkter Andrückschraube. Kompakte Bauweise durch neuen Handgriff. Ergonomischer Handgriff aus 2 Komponenten mit hohem Bedienkomfort durch vergrößerte Handauflage. Verliersicherung für Andrückschrauben. Verwendung Durch patentierte Sicherheitsverriegelung im geschlossenen als auch im geöffneten Zustand besonders geeignet bei auftretenden Vibrationen und bei der Überkopfmontage. i 37 Waagrechtspanner mit Sicherheitsverriegelung Lochabstand exf Bohrungs-0 d Spannhöhe H Haltekraft P1 Haltekraft P2 ganze Höhe ganze Länge Andrückschraube 25,5X26,9 5,0 32 1800 2500 48,5 206 M8X45 41X36 8,5 45 2000 3000 75 281 M8X65 Amp( > holeX. Schubstangenspanner (Druck- und Zugspanner) Ausführung Mit Kniehebel-Übersetzung. Die Selbsthemmung verhindert das Öffnen. Niete aus rostfreiem Stahl, Lagerstellen gefettet. Mit langer Schubstangenführung. Handgriff in jede beliebige Winkelstellung schwenkbar. 37 6710- Mit vergüteter, verzinkter Andrückschraube. Abnehmbarer Winkelfuß, dadurch Befestigung an Blechwänden. Verwendung Zum Einbau in Sonder-Spannvorrichtungen, beim Bohren, Reiben, Schleifen, Biegen, Schweißen, Montieren usw. Hinweis i Größe 0 und 3 auch aus nichtrostendem Stahl lieferbar i Winkelfuß stabil, siehe Nr. 376730. Griffstellung,Druck“ Griffstellung .Zug' 376710 Q Handgriff in jede Winkelstellung zur Aufspann fläche schwenkbar. 0 Gewinde für direkte Befestigung. 0 Mutter zum Befestigen an Blechwänden. 0 Abnehmbarer Winkelfuß. Typ 0 1 2 3 5 < ny fi710 AnPQJ s Schubstangenspanner mit Winkelfuß 26,10 26,80 29,30 33,40 52,- wi HOLCX, Schubstangenspanner mit Bodenplatte 18,30 Lochabstand exf (376710) mm 16X16 16X19,5 31,8X36 29,5X42,5 29X46 Lochabstand exf (376715) mm 15,9X15,9 Bohrungs-0 d (376710) mm 4,5 4,5 5,6 6,5 8,5 Bohrungs-0 d (376715) mm 4,4 Spannhub (376710) mm 16 20 25 32 40 Spannhub (376715) mm 16 Haltekraft P (Druck und Zug) (37 6710) N 800 1000 2000 2500 4500 Haltekraft P (Druck und Zug) (37 6715) N 450 Spannhöhe h bis Mitte Schraube (37 6710) mm 12 15 20 25 30 Spannhöhe h bis Mitte Schraube (37 6715) mm 12,7 Winkelfußbreite K (37 6710) mm 25 30 50 60 65 Winkelfußbreite K (37 6715) mm 27 stirnseitiges Gewinde am Spanner (37 6710) mm M10X1 M12x1,5 MI 6X1,5 M20x1,5 M24X1.5 ganze Höhe Hx Länge L (376710) mm 47X96 60X121 95X165 110X190 126X239 ganze Höhe Hx Länge L (376715) mm 38X96 Andrückschraube (376710) mm M4X20 M4X20 M6X25 M8X35 M12X50 Andrückschraube (376715) mm M4X20 376715 46 Hauptkatalog 789
