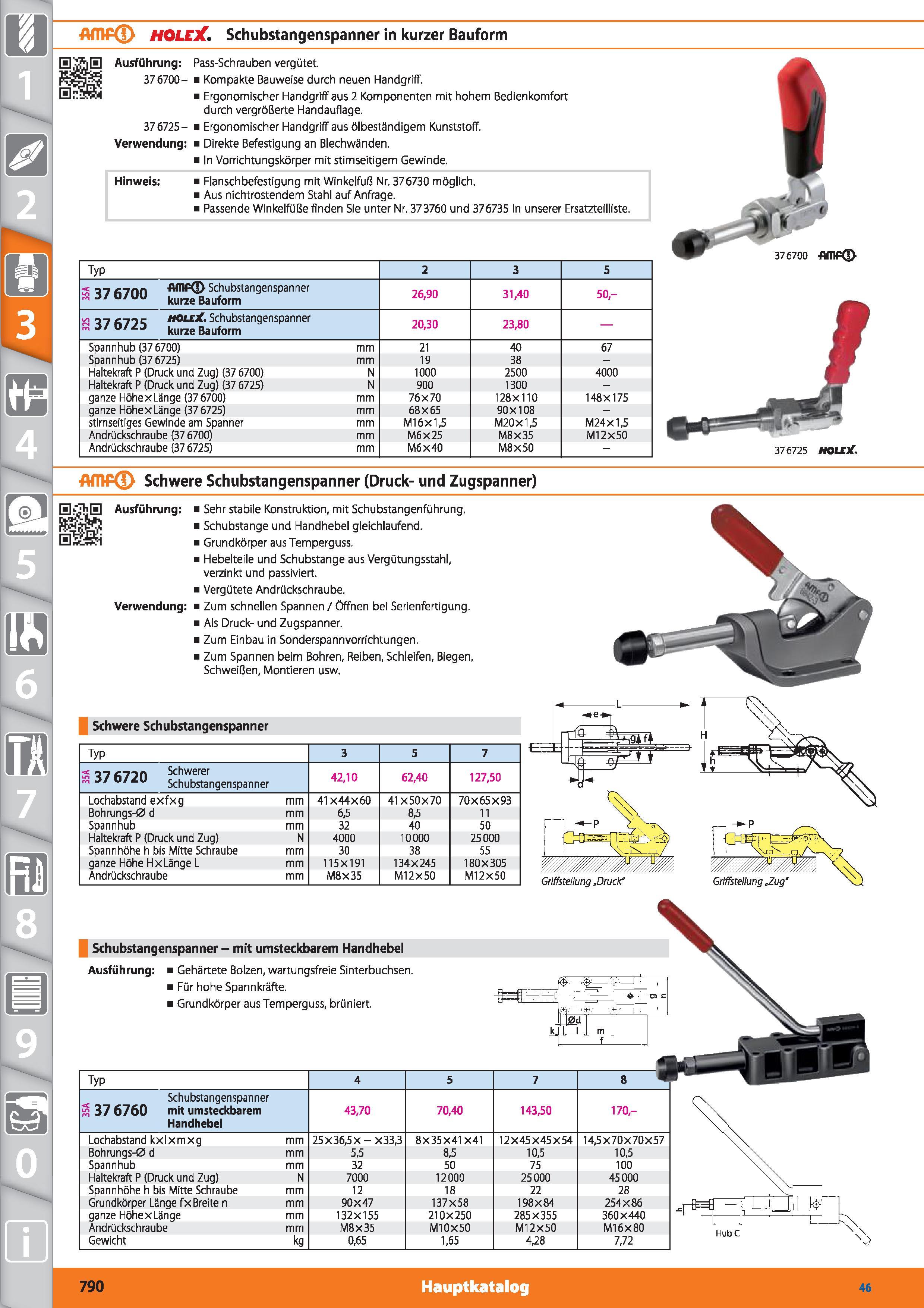

790 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.790

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 790 0790 DEU Lab2u

m 1 Amp(l> holejC. Schubstangenspanner in kurzer Bauform Ausführung 376700- 376725- Verwendung Pass-Schrauben vergütet. Kompakte Bauweise durch neuen Handgriff. Ergonomischer Handgriff aus 2 Komponenten mit hohem Bedienkomfort durch vergrößerte Handauflage. Ergonomischer Handgriff aus ölbeständigem Kunststoff. Direkte Befestigung an Blechwänden. In Vorrichtungskörper mit stirnseitigem Gewinde. Hinweis Flanschbefestigung mit Winkelfuß Nr. 376730 möglich. Aus nichtrostendem Stahl auf Anfrage. Passende Winkelfüße finden Sie unter Nr. 373760 und 376735 in unserer Ersatzteilliste. Typ 2 3 5 < 37 -7nn AfllF Schubstangenspanner B 31 O/UU kufze Bauform 26,90 31,40 50,- n-7 c-inc holbC. Schubstangenspanner S 37 6725 kur2e Bauform 20,30 23,80 Spannhub (376700) mm 21 40 67 Spannhub (37 6725) mm 19 38 - Haltekraft P (Druck und Zug) (37 6700) N 1000 2500 4000 Haltekraft P (Druck und Zug) (37 6725) N 900 1300 - ganze Höhex Länge (376700) mm 76x70 128x110 148x175 ganze Höhex Länge (376725) mm 68X65 90X108 - stimseitiges Gewinde am Spanner mm MI 6x1,5 M20X1.5 M24x1,5 Andrückschraube (37 6700) mm M6x25 M8x35 M12X50 Andrückschraube (37 6725) mm M6X40 M8X50 - AfflP Schwere Schubstangenspanner (Druck- und Zugspanner) Schwere Schubstangenspanner Typ 3 5 7 37 75fl Schwerer B 3/ D/ZU Schubstangenspanner 42,10 62,40 127,50 Lochabstand exfxg mm 41X44X60 41X50X70 70X 65 X 93 Bohrungs-0 d mm 6,5 8,5 11 Spannhub mm 32 40 50 Haltekraft P (Druck und Zug) N 4000 10000 25000 Spannhöhe h bis Mitte Schraube mm 30 38 55 ganze Höhe Hx Länge L mm 115X191 134x 245 180X305 Andrückschraube mm M8X35 M12X50 M12X50 Schubstangenspanner - mit umsteckbarem Handhebel Ausführung Gehärtete Bolzen, wartungsfreie Sinterbuchsen. Für hohe Spannkräfte. Grundkörper aus Temperguss, brüniert. Typ 4 5 7 8 Schubstangenspanner B 37 6760 mit umsteckbarem Handhebel 43,70 70,40 143,50 170- Lochabstand kxlxmxg mm 25 X 36,5 X - X33,3 8x35x41x41 12 X45 X45 X 54 14,5X70X70X57 Bohrungs-0 d mm 5,5 8,5 10,5 10,5 Spannhub mm 32 50 75 100 Haltekraft P (Druck und Zug) N 7000 12000 25000 45000 Spannhöhe h bis Mitte Schraube mm 12 18 22 28 Grundkörper Länge fxBreite n mm 90X47 137X58 198X84 254X86 ganze Höhex Länge mm 132x155 210x250 285x355 360x440 Andrückschraube mm M8X35 M10X50 M12X50 M16X80 Gewicht kg 0,65 1,65 4,28 7,72 HubC 376700 flmPd> 376725 HOLE . Ausführung Sehr stabile Konstruktion, mit Schubstangenführung. Schubstange und Handhebel gleichlaufend. Grundkörper aus Temperguss. Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert. Vergütete Andrückschraube. Verwendung Zum schnellen Spannen / öffnen bei Serienfertigung. Als Druck- und Zugspanner. Zum Einbau in Sonderspannvorrichtungen. Zum Spannen beim Bohren, Reiben, Schleifen, Biegen, Schweißen, Montieren usw. 790 Hauptkatalog 46
