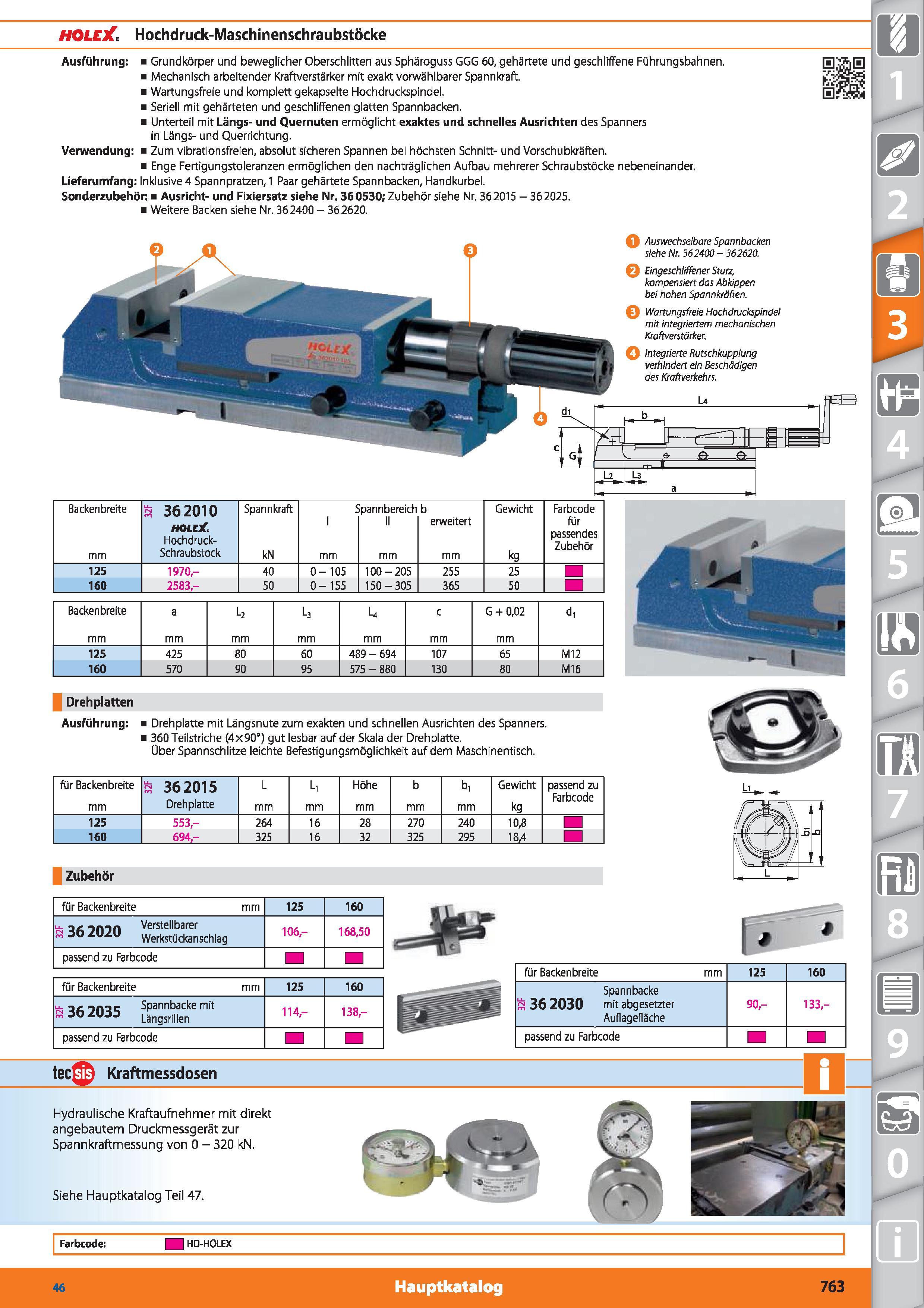

HOLElC, Hochdruck-Maschinenschraubstöcke Ausführung Grundkörper und beweglicher Oberschlitten aus Sphäroguss GGG 60, gehärtete und geschliffene Führungsbahnen. Mechanisch arbeitender Kraftverstärker mit exakt vorwählbarer Spannkraft. Wartungsfreie und komplett gekapselte Hochdruckspindel. Seriell mit gehärteten und geschliffenen glatten Spannbacken. Unterteil mit Längs- und Quernuten ermöglicht exaktes und schnelles Ausrichten des Spanners in Längs- und Querrichtung. Verwendung Zum vibrationsfreien, absolut sicheren Spannen bei höchsten Schnitt- und Vorschubkräften. Enge Fertigungstoleranzen ermöglichen den nachträglichen Aufbau mehrerer Schraubstöcke nebeneinander. Lieferumfang Inklusive 4 Spannpratzen, 1 Paar gehärtete Spannbacken, Handkurbel. Sonderzubehör Ausricht- und Fixiersatz siehe Nr. 360530; Zubehör siehe Nr. 362015 - 362025. Weitere Backen siehe Nr. 362400 - 362620. Backen breite mm 3 362010 HOLEX Hochdruck- Schraubstock Spannkraft kN I mm pannbereich II mm b erweitert mm Gewicht kg Farbcode für passendes Zubehör 125 1970,- 40 0-105 100 - 205 255 25 160 2583,- 50 0-155 150-305 365 50 Drehplatten Ausführung Backenbreite a L2 l3 u c G + 0,02 d, mm 125 425 80 60 489 - 694 107 65 M12 160 570 90 95 575 - 880 130 80 M16 i Drehplatte mit Längsnute zum exakten und schnellen Ausrichten des Spanners, i 360 Teilstriche (4x90°) gut lesbar auf der Skala der Drehplatte. Ober Spannschlitze leichte Befestigungsmöglichkeit auf dem Maschinentisch. o 0 Auswechselbare Spannbacken siehe Nr. 362400 - 362620. Eingeschliffener Sturz, kompensiert das Abkippen bei hohen Spannkräften. Wartungsfreie Hochdruckspindei mit integriertem mechanischen Kraftverstärker. integrierte Rutschkupplung verhindert ein Beschädigen des Kraftverkehrs. für Backenbreite a 362015 L L, Höhe b bi Gewicht passend zu mm Drehplatte mm kg Farbcode 125 553,- 264 16 28 270 240 10,8 160 694,- 325 16 32 325 295 18,4 Zubehör für Backenbreite mm 125 160 u_ t Verstellbarer a ao zvzu Werkstückansch ag 106- 168,50 passend zu Farbcode für Backenbreite mm 125 160 u- tjä in Spannbacke mit a 36 2035 LaMngsrillen 114- 138,- passend zu Farbcode für Backenbreite Spannbacke 1362030 mit abgesetzter Auflagefläche passend zu Farbcode tec ft Kraftmessdosen Hydraulische Kraftaufnehmer mit direkt angebautem Druckmessgerät zur Spannkraftmessung von 0 - 320 kN. Siehe Hauptkatalog Teil 47. Farbcode HD-HOLEX 46 Hauptkatalog 763
