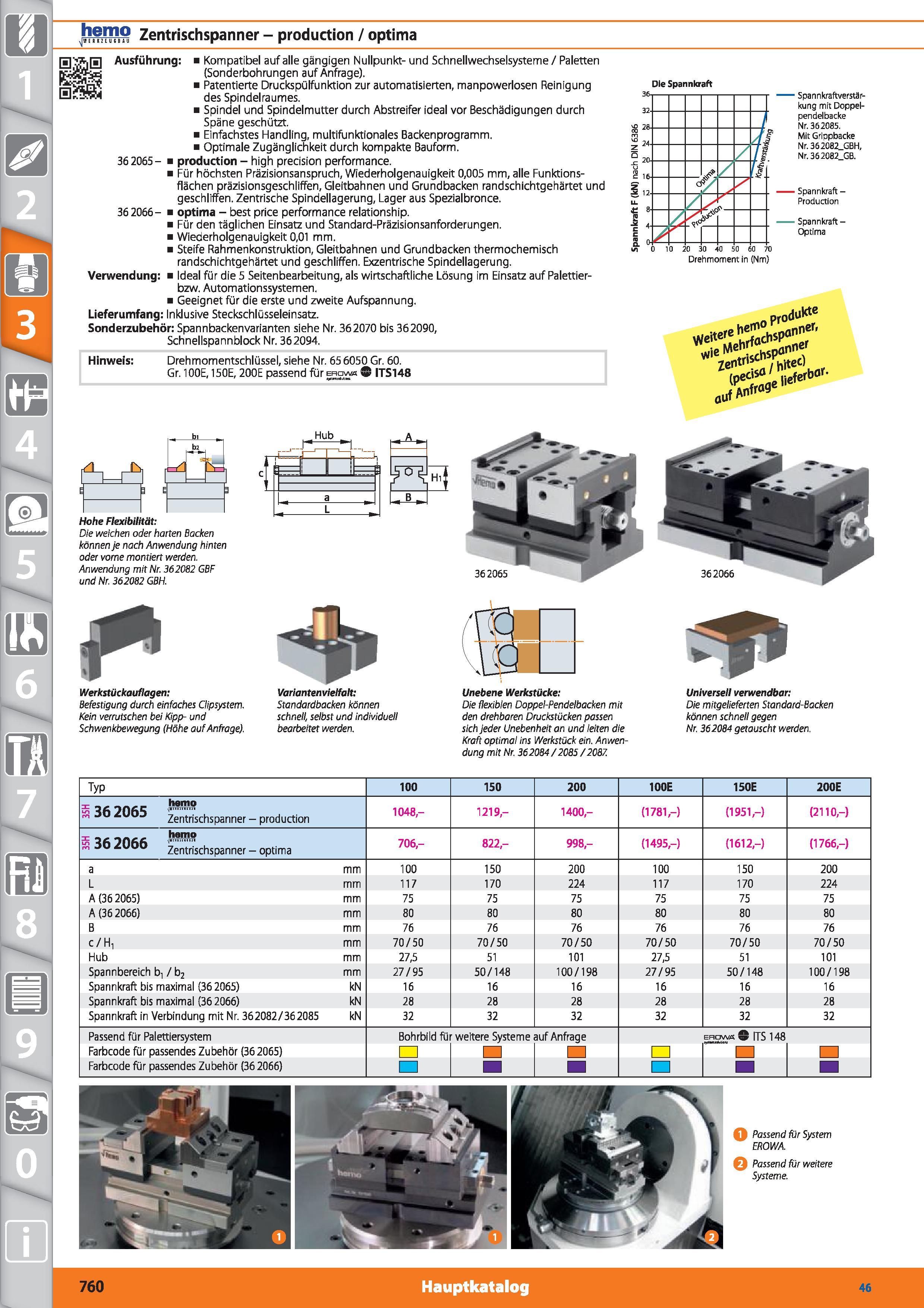

Jh ffijO Zentrischspanner - production / optima Ausführung Kompatibel auf alle gängigen Nullpunkt- und Schnellwechselsysteme / Paletten (Sonderbohrungen auf Anfrage). Patentierte Druckspülfunktion zur automatisierten, manpowerlosen Reinigung des Spindel raumes. Spindel und Spindelmutter durch Abstreifer ideal vor Beschädigungen durch Späne geschützt. Einfachstes Handling, multifunktionales Backenprogramm. Optimale Zugänglichkeit durch kompakte Bauform. 36 2065- production - high precision performance. Für höchsten Präzisionsanspruch, Wiederholgenauigkeit 0,005 mm, alle Funktionsflächen präzisionsgeschliffen, Gleitbahnen und Grundbacken randschichtgehärtet und geschliffen. Zentrische Spindellagerung, Lager aus Spezialbronce. 36 2066- optima - best price performance relationship. Für den täglichen Einsatz und Standard-Präzisionsanforderungen. Wiederholgenauigkeit 0,01 mm. Steife Rahmenkonstruktion, Gleitbahnen und Grundbacken thermochemisch randschichtgehärtet und geschliffen. Exzentrische Spindellagerung. Verwendung Ideal für die 5 Seitenbearbeitung, als wirtschaftliche Lösung im Einsatz auf Palettier-bzw. Automationssystemen. Geeignet für die erste und zweite Aufspannung. Lieferumfang Inklusive Steckschlüsseleinsatz. Sonderzubehör Spannbackenvarianten siehe Nr. 362070 bis 362090, Schnellspannblock Nr. 362094. Hinweis Drehmomentschlüssel, siehe Nr. 656050 Gr. 60. Gr. 100E, 150E, 200E passend für eh ITS148 Die Spannkraft 32- j m 40 1 i Z Q 1(1 Ii u r 16 /fi S,2 LL 0 A 1 4- C ra n O. 0H 1 0 0 fl 0 n 0 70 -Spannkraftverstärkung mit Doppelpendelbacke Nr. 362085. Mit Grippbacke Nr. 362082_GBH, Nr. 362082_GB. Spannkraft-Production Spannkraft -Optima PfoduW fetö - „ bi „ b2 Hub Hohe Flexibilität Die weichen oder harten Backen können je nach Anwendung hinten oder vorne montiert werden. Anwendung mit Nr. 362082 GBF und Nr. 362082 GBH. Lj H,f 03 Werkstückauflagen Befestigung durch einfaches Clipsystem. Kein verrutschen bei Kipp- und Schwenkbewegung (Höhe auf Anfrage), Variantenvielfalt Standardbacken können schnell, selbst und individuell bearbeitet werden. tö r IS L Unebene Werkstücke Die flexiblen Doppel-Pendelbacken mit den drehbaren Druckstücken passen sich jeder Unebenheit an und leiten die Kraft optimal ins Werkstück ein. Anwendung mit Nr. 362084 /2085 /2087. Universell verwendbar Die mitgelieferten Standard-Backen können schnell gegen Nr. 362084 getauscht werden, Typ 100 150 200 100E 150E 200E 362065 hemo Zentrischspanner - production 1048,- 1219,- 1400- (1781,-) (1951,-) (2110,-) s 36 2066 hamo Zentrischspanner - optima 706,- 822,- 998- (1495,-) (1612,-) (1766,-) a mm 100 150 200 100 150 200 L mm 117 170 224 117 170 224 A (36 2065) mm 75 75 75 75 75 75 A (36 2066) mm 80 80 80 80 80 80 B mm 76 76 76 76 76 76 c/H, mm 70/50 70/50 70/50 70/50 70/50 70/50 Hub mm 27,5 51 101 27,5 51 101 Spannbereich b, / b2 mm 27/95 50/148 100/198 27/95 50/148 100/198 Spannkraft bis maximal (36 2065) kN 16 16 16 16 16 16 Spannkraft bis maximal (36 2066) kN 28 28 28 28 28 28 Spannkraft in Verbindung mit Nr. 362082/362085 kN 32 32 32 32 32 32 Passend für Palettiersystem Bohrbild für weitere Systeme auf Anfrage EROWA V US 1 48 Farbcode für passendes Zubehör (36 2065) Farbcode für passendes Zubehör (36 2066) Q Passend für System EROWA. Q Passend für weitere Systeme. 760 Hauptkatalog 46
