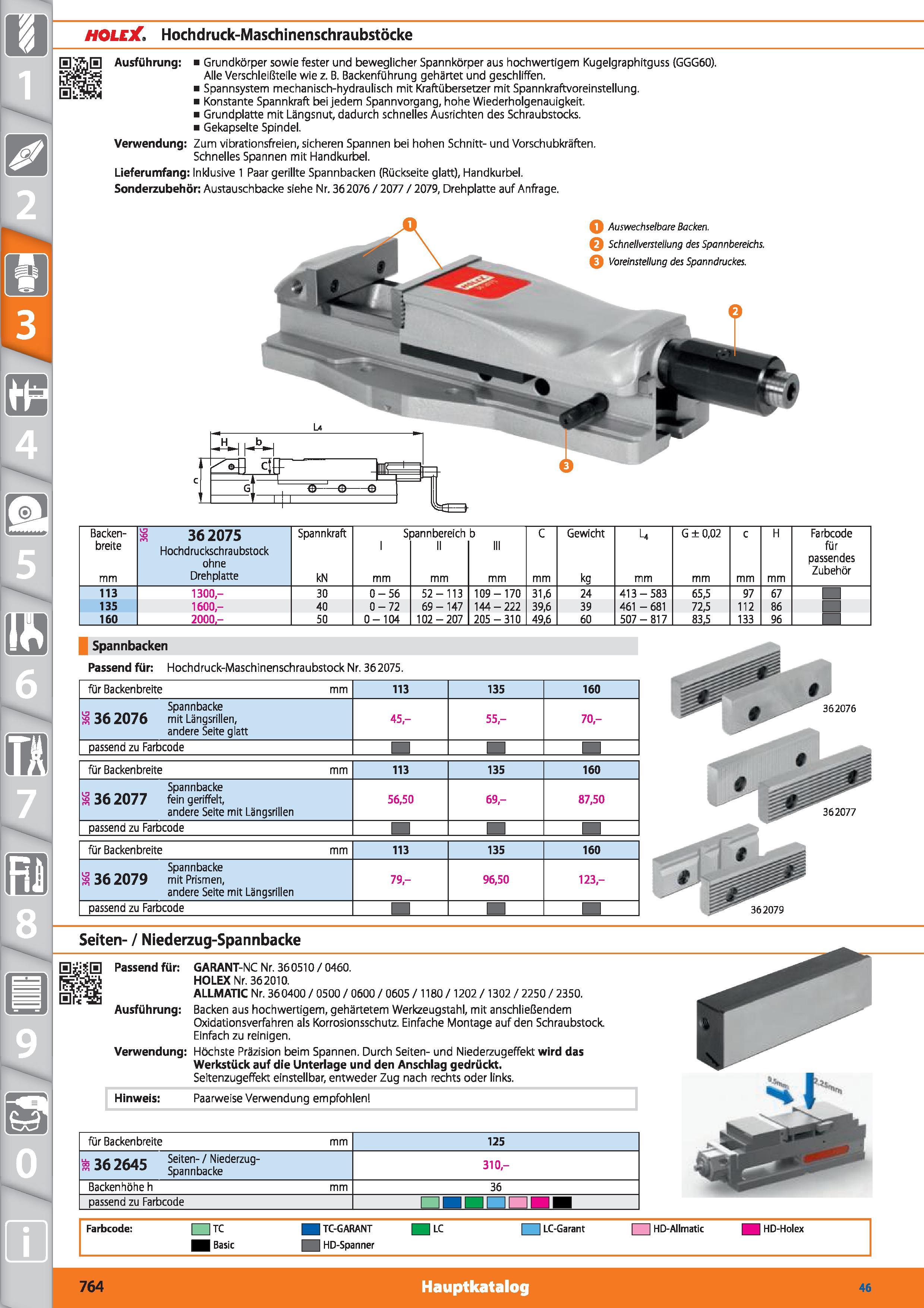

HOLE Hochdruck-Maschinenschraubstöcke S'v5)H Ausführung Grundkörper sowie fester und beweglicher Spannkörper aus hochwertigem Kugelgraphitguss (GGG60). Alle Verschleißteile wie z. B. Backenführung gehärtet und geschliffen. Spannsystem mechanisch-hydraulisch mit Kraftübersetzer mit Spannkraftvoreinstellung. Konstante Spannkraft bei jedem Spannvorgang, hohe Wiederholgenauigkeit. Grundplatte mit Längsnut, dadurch schnelles Ausrichten des Schraubstocks. Gekapselte Spindel. Verwendung Zum vibrationsfreien, sicheren Spannen bei hohen Schnitt- und Vorschubkräften. Schnelles Spannen mit Handkurbel. Lieferumfang Inklusive 1 Paar gerillte Spannbacken (Rückseite glatt), Handkurbel. Sonderzubehör Austauschbacke siehe Nr. 36 2076 / 2077 / 2079, Drehplatte auf Anfrage. Q Auswechselbare Backen. Schnellverstellung des Spannbereichs. Voreinstellung des Spanndruckes. 8 Backen- breite mm s 362075 Hochdruckschraubstock ohne Drehplatte Spannkraft kN s I mm aannbereich II mm b III mm C mm Gewicht kg u mm G ± 0,02 mm c mm H mm Farbcode für passendes Zubehör 113 1300,- 30 0-56 52-113 109-170 31,6 24 413-583 65,5 97 67 135 1600,- 40 0-72 69 -147 144-222 39,6 39 461 - 681 72,5 112 86 160 2000- 50 0-104 102-207 205 -310 49,6 60 507-817 83,5 133 96 Spannbacken Passend für Hochdruck-Maschinenschraubstock Nr. 362075. für Backenbreite mm 113 135 160 Spannbacke iS 36 2076 mit Längsrillen, andere Seite glatt 45,- 55,- 70- passend zu Farbcode für Backenbreite mm 113 135 160 Spannbacke S 36 2077 fein geriffelt, andere Seite mit Längsrillen 56,50 69,- 87,50 passend zu Farbcode für Backenbreite mm 113 135 160 Spannbacke S 36 2079 mit Prismen, andere Seite mit Längsrillen 79,- 96,50 123- passend zu Farbcode Seiten- / Niederzug-Spannbacke GARANT-NC Nr. 360510 / 0460. HOLEX Nr. 362010. ALLMATIC Nr. 360400 / 0500 / 0600 / 0605 / 1180 / 1202 / 1302 / 2250 / 2350. Backen aus hochwertigem, gehärtetem Werkzeugstahl, mit anschließendem Oxidationsverfahren als Korrosionsschutz. Einfache Montage auf den Schraubstock Einfach zu reinigen. Verwendung Höchste Präzision beim Spannen. Durch Seiten- und Niederzugeffekt wird das Werkstück auf die Unterlage und den Anschlag gedrückt. Ausführung 362076 362079 Seitenzugeffekt einstellbar, entweder Zug nach rechts oder links. Hinweis Paarweise Verwendung empfohlen für Backenbreite mm 125 362645 gxr'“9- 310- Backenhöhe h mm 36 passend zu Farbcode Farbcode TC TC-GARANT LC LC-Garant HD-Allmatic HD-Holex Basic MD-Spanner 764 Hauptkatalog 46
