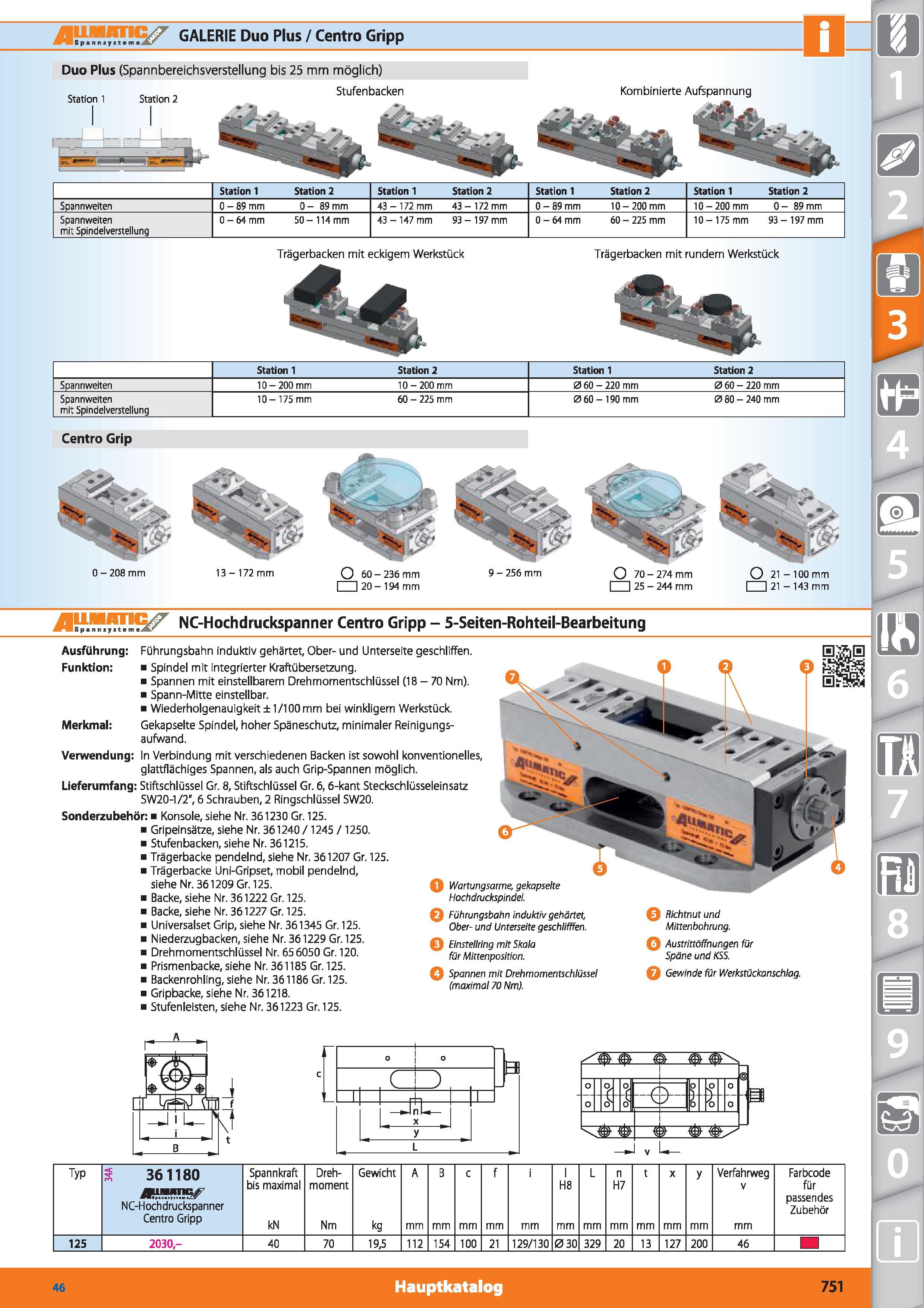

GALERIE Duo Plus / Centro Gripp Spannweiten Station 1 0-89 mm Station 2 0-89 mm Station 1 Station 2 43 - 172 mm 43- 172 mm Station 1 0-89 mm Station 2 10 - 200 mm Station 1 10 - 200 mm Station 2 0- 89 mm Spannweiten mit Spindelverstellung 0-64 mm 50-114 mm 43 - 147 mm 93- 197 mm 0-64 mm 60 - 225 mm 10-175 mm 93- 197 mm Spannweiten 10 - 200 mm 10 - 200 mm 0 60 - 220 mm 0 60 - 220 mm Spannweiten mit Spindelverstellung 10-175 mm 60 - 225 mm 060 -190 mm 0 80 - 240 mm Trägerbacken mit eckigem Werkstück 4 Trägerbacken mit rundem Werkstück Station 1 Station 2 Station 1 Station 2 Duo Plus (Spannbereichsverstellung bis 25 mm möglich) „ . „ . „ Stufenbacken Station 1 Station 2 Kombinierte Aufspannung Centro Grip 4 0 - 208 mm 9 - 256 mm NC-Hochdruckspanner Centro Gripp - 5-Seiten-Rohteil-Bearbeitung 1 o o 1 1 , ZD i 0 < v+7 tf+v 'S Si o °( r o o & v. ft l 0 l Ä+s\ SS rt+fl 'S V Typ 3 361180 NC-Hochdruckspanner Centro Gripp Spannkraft bis maximal kN Dreh- moment Nm Gewicht kg A mm B mm c mm f mm i mm 1 H8 mm L mm n H7 mm t mm X mm y mm Verfahrweg V mm Farbcode für passendes Zubehör 125 2030- 40 70 19,5 112 154 100 21 129/130 030 329 20 13 127 200 46 46 Hauptkatalog 751 13-172 mm O 60-236 mm 20- 194 mm 0 21 - 100mm 1 I 21 - 143 mm Ausführung Führungsbahn induktiv gehärtet, Ober- und Unterseite geschliffen. Funktion Spindel mit integrierter Kraftübersetzung. Spannen mit einstellbarem Drehmomentschlüssel (18-70 Nm). Spann-Mitte einstellbar. Wiederholgenauigkeit ±1/100 mm bei winkligem Werkstück. Merkmal Gekapselte Spindel, hoher Späneschutz, minimaler Reinigungs- aufwand. Verwendung In Verbindung mit verschiedenen Backen ist sowohl konventionelles, glattflächiges Spannen, als auch Grip-Spannen möglich. Lieferumfang Stiftschlüssel Gr. 8, Stiftschlüssel Gr. 6,6-kant Steckschlüsseleinsatz SW20-1/2", 6 Schrauben, 2 Ringschlüssel SW20. Sonderzubehör Konsole, siehe Nr. 361230 Gr. 125. Gripeinsätze, siehe Nr. 361240/1245 / 1250. Stufenbacken, siehe Nr. 361215. Trägerbacke pendelnd, siehe Nr. 361207 Gr. 125. Trägerbacke Uni-Gripset, mobil pendelnd, siehe Nr. 361209 Gr. 125. Backe, siehe Nr. 361222 Gr. 125. Backe, siehe Nr. 361227 Gr. 125. Universalset Grip, siehe Nr. 361345 Gr. 125. Niederzugbacken, siehe Nr. 361229 Gr. 125. Drehmomentschlüssel Nr. 656050 Gr. 120. Prismenbacke, siehe Nr. 361185 Gr. 125. Backenrohling, siehe Nr. 361186 Gr. 125. Gripbacke, siehe Nr. 361218. Stufenleisten, siehe Nr. 361223 Gr. 125. Q Wartungsarme, gekapselte Hochdruckspindel. Führungsbahn Induktiv gehärtet, Ober- und Unterseite geschlifffen. Einstellring mit Skala für Mittenposition. Spannen mit Drehmomentschlüssel (maximal 70 Nm). Richtnut und Mittenbohrung. Austrittöffnungen für Späne und KSS. Gewinde für Werkstückanschlag.
