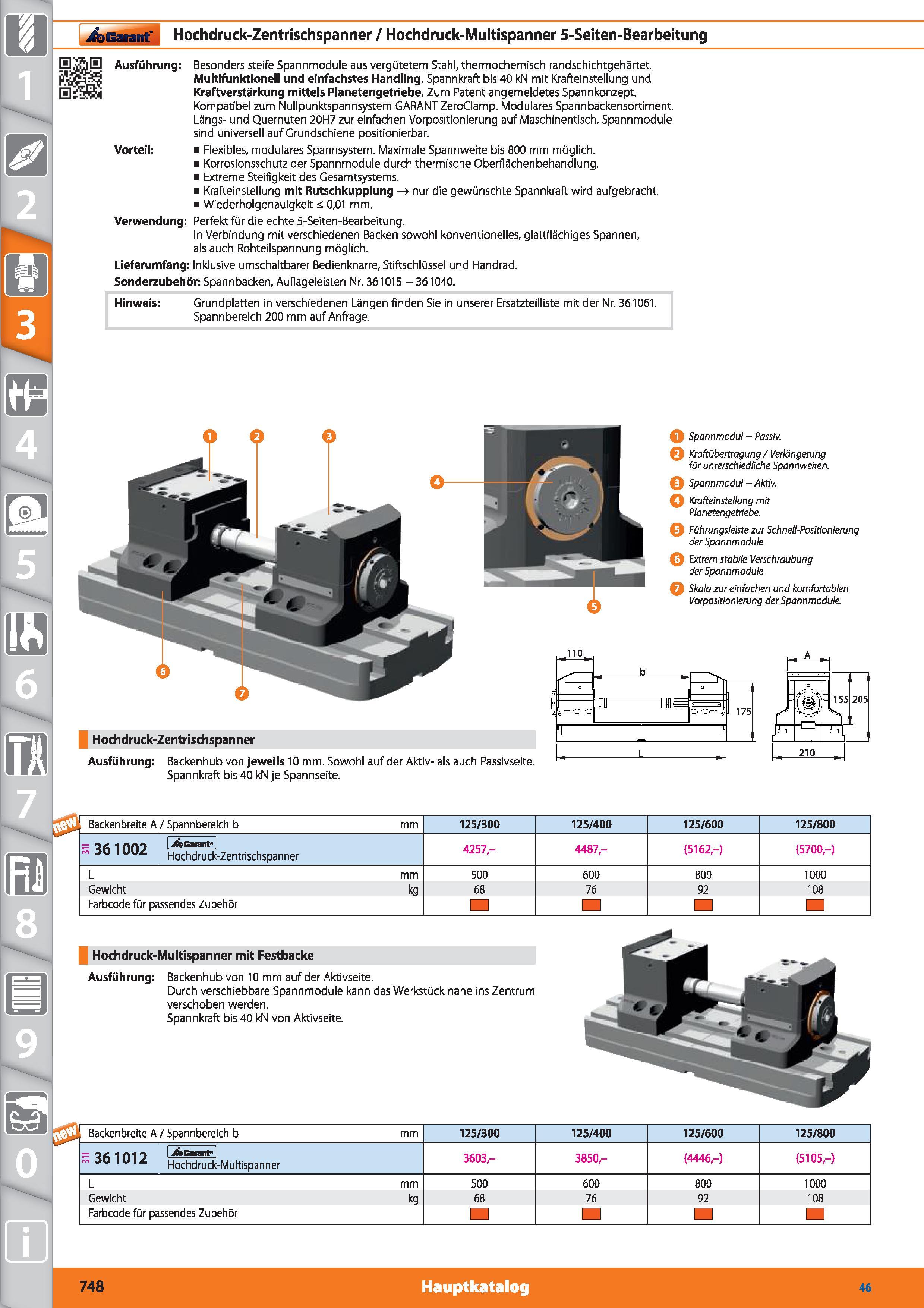

Garant Hochdruck-Zentrischspanner / Hochdruck-Multispanner 5-Seiten-Bearbeitung Ausführung Besonders steife Spannmodule aus vergütetem Stahl, thermochemisch randschichtgehärtet. Multifunktionell und einfachstes Handling. Spannkraft bis 40 kN mit Krafteinstellung und Kraftverstärkung mittels Planetengetriebe. Zum Patent angemeldetes Spannkonzept. Kompatibel zum Nullpunktspannsystem GARANT ZeroClamp. Modulares Spannbackensortiment. Längs- und Quernuten 20H7 zur einfachen Vorpositionierung auf Maschinentisch. Spannmodule sind universell auf Grundschiene positionierbar. Vorteil Flexibles, modulares Spannsystem. Maximale Spannweite bis 800 mm möglich. Korrosionsschutz der Spannmodule durch thermische Oberflächenbehandlung. Extreme Steifigkeit des Gesamtsystems. Krafteinstellung mit Rutschkupplung nur die gewünschte Spannkraft wird aufgebracht. Wiederholgenauigkeit 0,01 mm. Verwendung Perfekt für die echte 5-Seiten-Bearbeitung. In Verbindung mit verschiedenen Backen sowohl konventionelles, glattflächiges Spannen, als auch Rohteilspannung möglich. Lieferumfang Inklusive umschaltbarer Bedienknarre, Stiftschlüssel und Handrad. Sonderzubehör Spannbacken, Auflageleisten Nr. 361015 - 361040. Hinweis Grundplatten in verschiedenen Längen finden Sie in unserer Ersatzteilliste mit der Nr. 361061. Spannbereich 200 mm auf Anfrage. Hochdruck-Zentrischspanner Ausführung Backenhub von jeweils 10 mm. Sowohl auf der Aktiv- als auch Passivseite. Spannkraft bis 40 kN je Spannseite. S. Q o p Backenbreite A / Spannbereich b mm 125/300 125/400 125/600 125/800 - 1 r)f 7 1 Giranf m Hochdruck-Zentrischspanner 4257,- 4487,- (5162,-) (5700,-) L mm 500 600 800 1000 Gewicht kg 68 76 92 108 Farbcode für passendes Zubehör Hochdruck-Multispanner mit Festbacke Ausführung Backenhubvon 10 mm auf der Aktivseite. Durch verschiebbare Spannmodule kann das Werkstück nahe ins Zentrum verschoben werden. Spannkraft bis 40 kN von Aktivseite. Backenbreite A / Spannbereich b mm 125/300 125/400 125/600 125/800 “361012 1 ° Hochdruck-Multispanner 3603- 3850- (4446,-) (5105,-) L mm 500 600 800 1000 Gewicht kg 68 76 92 108 Farbcode für passendes Zubehör ( Spannmodul - Passiv. Q Kraftübertragung / Verlängerung für unterschiedliche Spannweiten. Q Spannmodul - Aktiv. Q Krafteinstellung mit Planetengetriebe. Führungsleiste zur Schnell-Positionierung der Spannmodule. Extrem stabile Verschraubung der Spannmodule. Q Skala zur einfachen und komfortablen Vorpositionierung der Spannmodule. 748 Hauptkatalog 46
