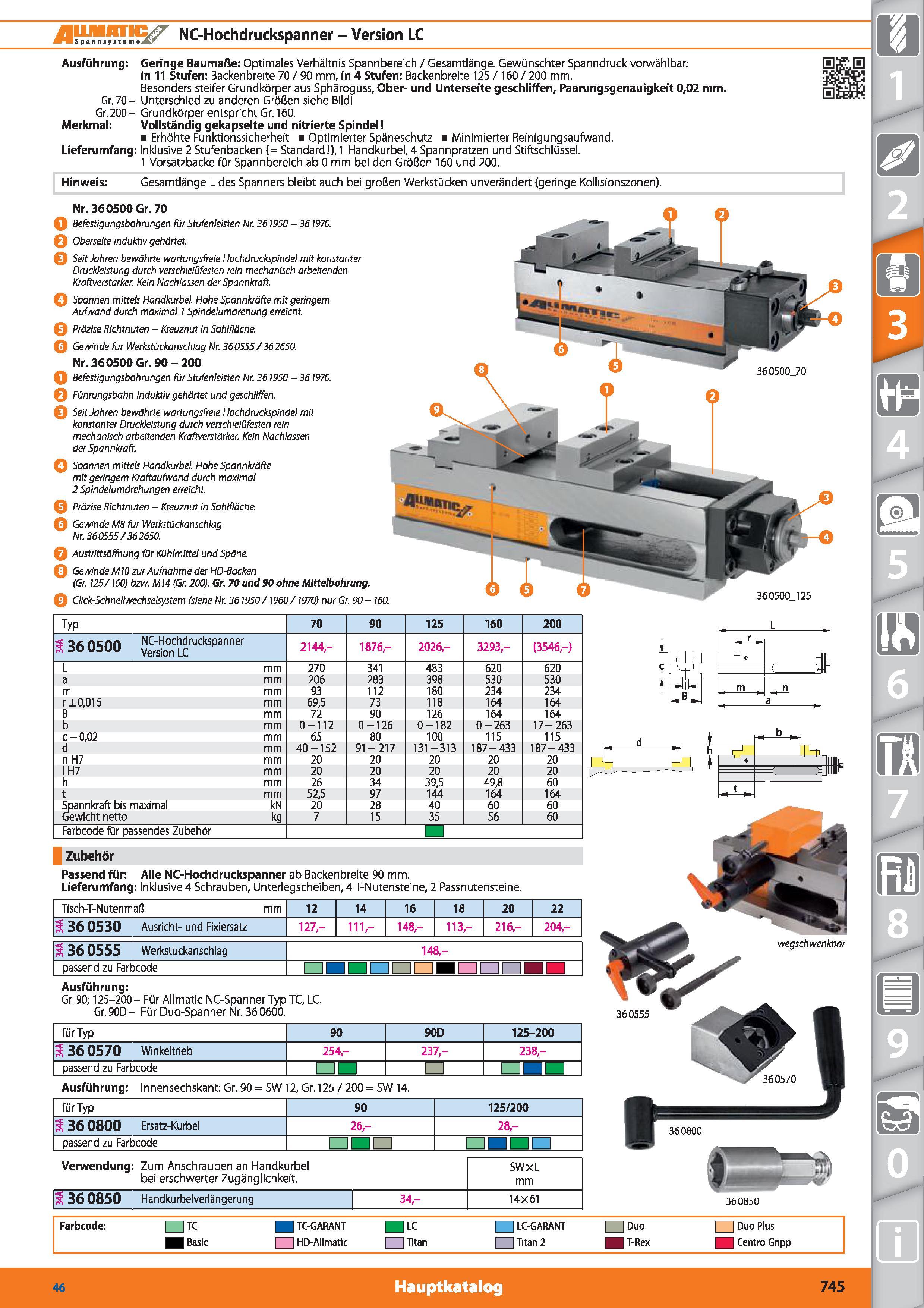

NC-Hochdruckspanner - Version LC Ausführung Geringe Baumaße Optimales Verhältnis Spannbereich / Gesamtlänge. Gewünschter Spanndruck vonwählbar in 11 Stufen Backenbreite 70 / 90 mm, in 4 Stufen Backenbreite 125 / 160 / 200 mm. Besonders steifer Grundkörper aus Sphäroguss, Ober- und Unterseite geschliffen, Paarungsgenauigkeit 0,02 mm, Gr.70- Unterschied zu anderen Größen siehe Bild Gr. 200- Grundkörper entspricht Gr. 160. Merkmal Vollständig gekapselte und nitrierte Spindel Erhöhte Funktionssicherheit Optimierter Späneschutz Minimierter Reinigungsaufwand. Lieferumfang Inklusive 2 Stufenbacken (= Standard ), 1 Handkurbel, 4 Spannpratzen und Stiftschlüssel. 1 Vorsatzbacke für Spannbereich ab 0 mm bei den Größen 160 und 200. Hinweis Gesamtlänge L des Spanners bleibt auch bei großen Werkstücken unverändert (geringe Kollisionszonen). o o o o o o o o o Typ 70 90 125 160 200 < nenn NC-Hochdruckspanner 5 36 0500 Version LC 2144- 1876,- 2026,- 3293,- (3546,-) L mm 270 341 483 620 620 a mm 206 283 398 530 530 m mm 93 112 180 234 234 r ±0,015 mm 69,5 73 118 164 164 B mm 72 90 126 164 164 b mm 0-112 0-126 0-182 0-263 17-263 c-0,02 mm 65 80 100 115 115 d mm 40-152 91-217 131-313 187 - 433 187-433 n H7 mm 20 20 20 20 20 IH7 mm 20 20 20 20 20 h mm 26 34 39,5 49,8 60 t mm 52,5 97 144 164 164 Spannkraft bis maximal kN 20 28 40 60 60 Gewicht netto kg 7 15 35 56 60 Farbcode für passendes Zubehör Zubehör Passend für Alle NC-Hochdruckspanner ab Backenbreite 90 mm. Lieferumfang Inklusive 4 Schrauben, Unterlegscheiben, 4T-Nutensteine, 2 Passnutensteine. Tisch-T-Nutenmaß mm 12 14 16 18 20 22 S 36 0530 Ausricht- und Fixiersatz 127- 111- 148,- 113- 216,- 204,- Ü 36 0555 Werkstückanschlag 148,- passend zu Farbcode IZ Ausführung Gr. 90; 125-200- Für Allmatic NC-SpannerTypTC, LC. Gr.90D- Für Duo-Spanner Nr. 360600. für Typ 90 90D 125-200 S 36 0570 Winkeltrieb 254- 237- 238,- passend zu Farbcode Ausführung Innensechskant Gr. 90 = SW 12, Gr. 125 / 200 = SW 14. für Typ 90 125/200 S 36 0800 Ersatz-Kurbel 26- 28- passend zu Farbcode Verwendung Zum Anschrauben an Handkurbel bei erschwerter Zugänglichkeit. i 36 0850 Handkurbelverlängerung 34,- SWxL mm 14x61 360850 Farbcode TC TC-GARANT LC LC-GARANT Duo Duo Plus Basic HD-Allmatic Titan Titan 2 T-Rex Centro Gripp Nr. 360500 Gr. 70 Befestigungsbohrungen für Stufenleisten Nr. 361950 - 361970. Oberseite induktiv gehärtet. Seit Jahren bewährte wartungsfreie Hochdruckspindel mit konstanter Druckleistung durch verschleißfesten rein mechanisch arbeitenden Kraftverstärker. Kein Nachlassen der Spannkraft. Spannen mittels Handkurbel. Hohe Spannkräfte mit geringem Aufwand durch maximal 1 Spindelumdrehung erreicht. Präzise Richtnuten - Kreuznut in Sohlfiäche. Gewinde für Werkstückanschlag Nr. 360555/362650. Nr. 360500 Gr. 90-200 Befestigungsbohrungen für Stufenleisten Nr. 361950 - 361970. Führungsbahn induktiv gehärtet und geschliffen. Seit Jahren bewährte wartungsfreie Hochdruckspindel mit konstanter Druckleistung durch verschleißfesten rein mechanisch arbeitenden Kraftverstärker. Kein Nachlassen der Spannkraft. Spannen mittels Handkurbel. Hohe Spannkräfte mit geringem Kraftaufwand durch maximal 2 Spindelumdrehungen erreicht Präzise Richtnuten - Kreuznut in Sohlfiäche Gewinde M8 für Werkstückanschlag Nr. 360555/362650. Austrittsöffnung für Kühlmittel und Späne Gewinde M10 zur Aufnahme der HD-Backen (Gr. 125/160) bzw. M14 (Gr. 200). Gr. 70 und 90 ohne Mittelbohrung. Click-Schnellwechselsystem (siehe Nr. 361950/1960/1970) nur Gr. 90 - 46 Hauptkatalog 745
