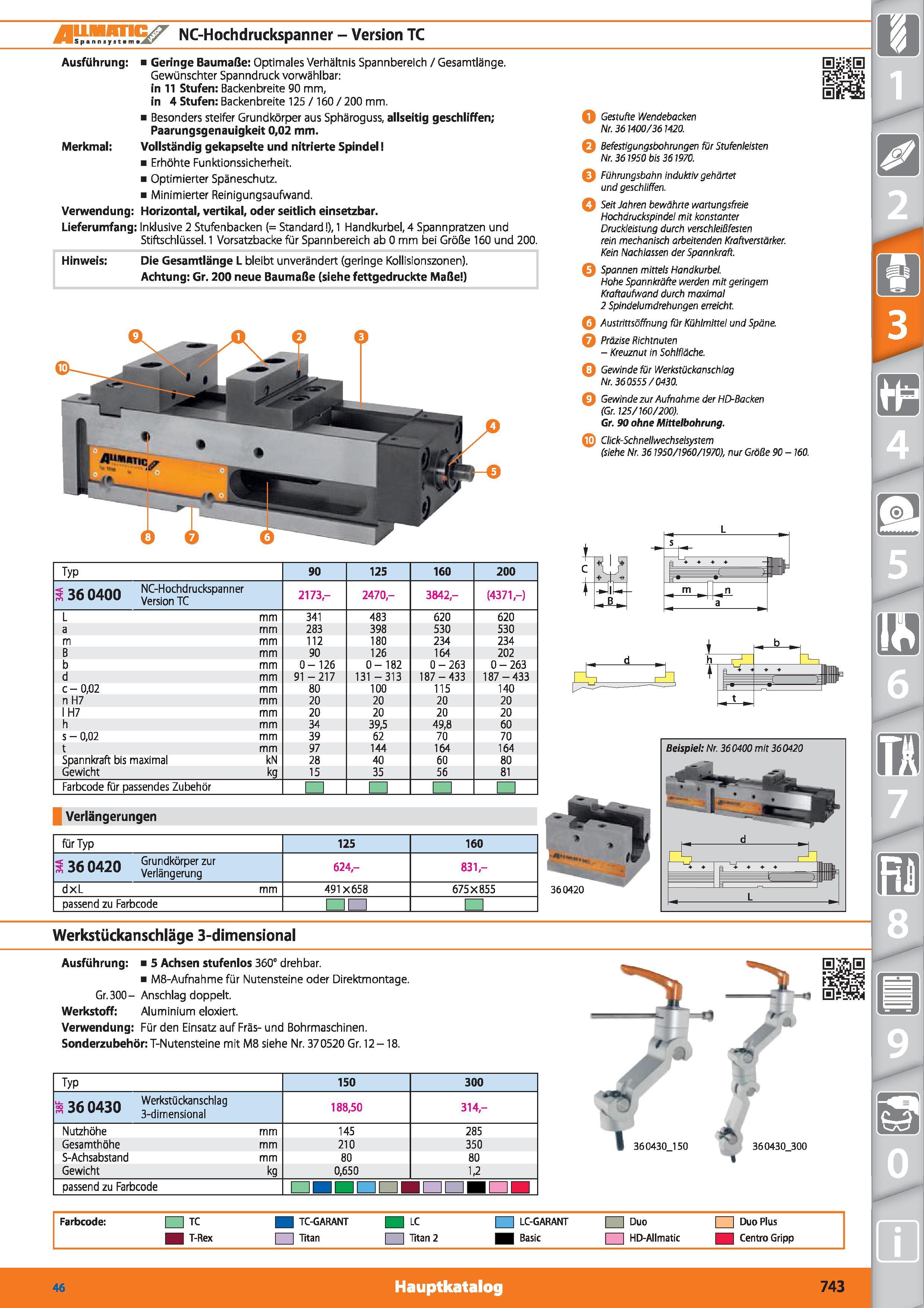

NC-Hochdruckspanner - Version TC Ausführung Geringe Baumaße Optimales Verhältnis Spannbereich / Gesamtlänge. Gewünschter Spanndruck vorwählbar in 11 Stufen Backenbreite 90 mm, in 4 Stufen Backenbreite 125 / 160 / 200 mm. Besonders steifer Grundkörper aus Sphäroguss, allseitig geschliffen; Paarungsgenauigkeit 0,02 mm. Merkmal Vollständig gekapselte und nitrierte Spindel Erhöhte Funktionssicherheit. Optimierter Späneschutz. Minimierter Reinigungsaufwand. Verwendung Horizontal, vertikal, oder seitlich einsetzbar. Lieferumfang Inklusive 2 Stufenbacken (= StandardI), 1 Flandkurbel, 4 Spannpratzen und Stiftschlüssel. 1 Vorsatzbacke für Spannbereich ab 0 mm bei Größe 160 und 200. Hinweis Die Gesamtlänge L bleibt unverändert (geringe Kollisionszonen). Achtung Gr. 200 neue Baumaße (siehe fettgedruckte Maße ) Q Gestufte Wendebacken Nr. 361400/361420. Q Befestigungsbohrungen für Stufenleisten Nr. 361950 bis 361970. Q Führungsbahn induktiv gehärtet und geschliffen. Q Seit Jahren bewährte wartungsfreie Hochdruckspindel mit konstanter Druckleistung durch verschleißfesten rein mechanisch arbeitenden Kraftverstärker. Kein Nachlassen der Spannkraft. Q Spannen mittels Handkurbel. Hohe Spannkräfte werden mit geringem Kraftaufwand durch maximal 2 Spindelumdrehungen erreicht. ( Austrittsöffnung für Kühlmittel und Späne. Q Präzise Richtnuten - Kreuznut in Sohlfläche. Q Gewinde für Werkstückanschlag Nr. 360555 / 0430. Q Gewinde zur Aufnahme der HD-Backen (Gr. 125/160/200). Gr. 90 ohne Mittelbohrung. (J) Click-Schnellwechselsystem (siehe Nr. 361950/1960/1970), nur Größe 90 -160. Typ 90 125 160 200 s ic. nünn NC-Flochdruckspanner „ 36 0400 Version TC 2173- 2470- 3842,- (4371,-) L mm 341 483 620 620 a mm 283 398 530 530 m mm 112 180 234 234 B mm 90 126 164 202 b mm 0-126 0-182 0-263 0-263 d mm 91-217 131 -313 187-433 187-433 c-0,02 mm 80 100 115 140 n H7 mm 20 20 20 20 IH7 mm 20 20 20 20 h mm 34 39,5 49,8 60 s - 0,02 mm 39 62 70 70 t mm 97 144 164 164 Spannkraft bis maximal kN 28 40 60 80 Gewicht kg 15 35 56 81 Farbcode für passendes Zubehör Verlängerungen für Typ 125 160 5 n/nn Grundkörper zur m Verlängerung 624- 831- dxL mm 491X658 675X855 passend zu Farbcode Beispiel Nr, 360400 mit 360420 360420 Werkstückanschläge 3-dimensional Ausführung 5 Achsen stufenlos 360° drehbar. M8-Aufnahme für Nutensteine oder Direktmontage. Gr. 300- Anschlag doppelt. Werkstoff Aluminium eloxiert. Verwendung Für den Einsatz auf Fräs- und Bohrmaschinen. Sonderzubehör T-Nutensteine mit M8 siehe Nr. 370520 Gr. 12-18. Typ 150 300 3 n/i3n Werkstückanschlag 3 30 U U 3-dimensional 188,50 314- Nutzhöhe mm 145 285 Gesamthöhe mm 210 350 S-Achsabstand mm 80 80 Gewicht kg 0,650 1,2 passend zu Farbcode 360430_300 Farbcode TC TC-GARANT LC LC-GARANT Duo Duo Plus T-Rex Titan Titan 2 Basic HD-Allmatic CentroGripp 46 Hauptkatalog 743
