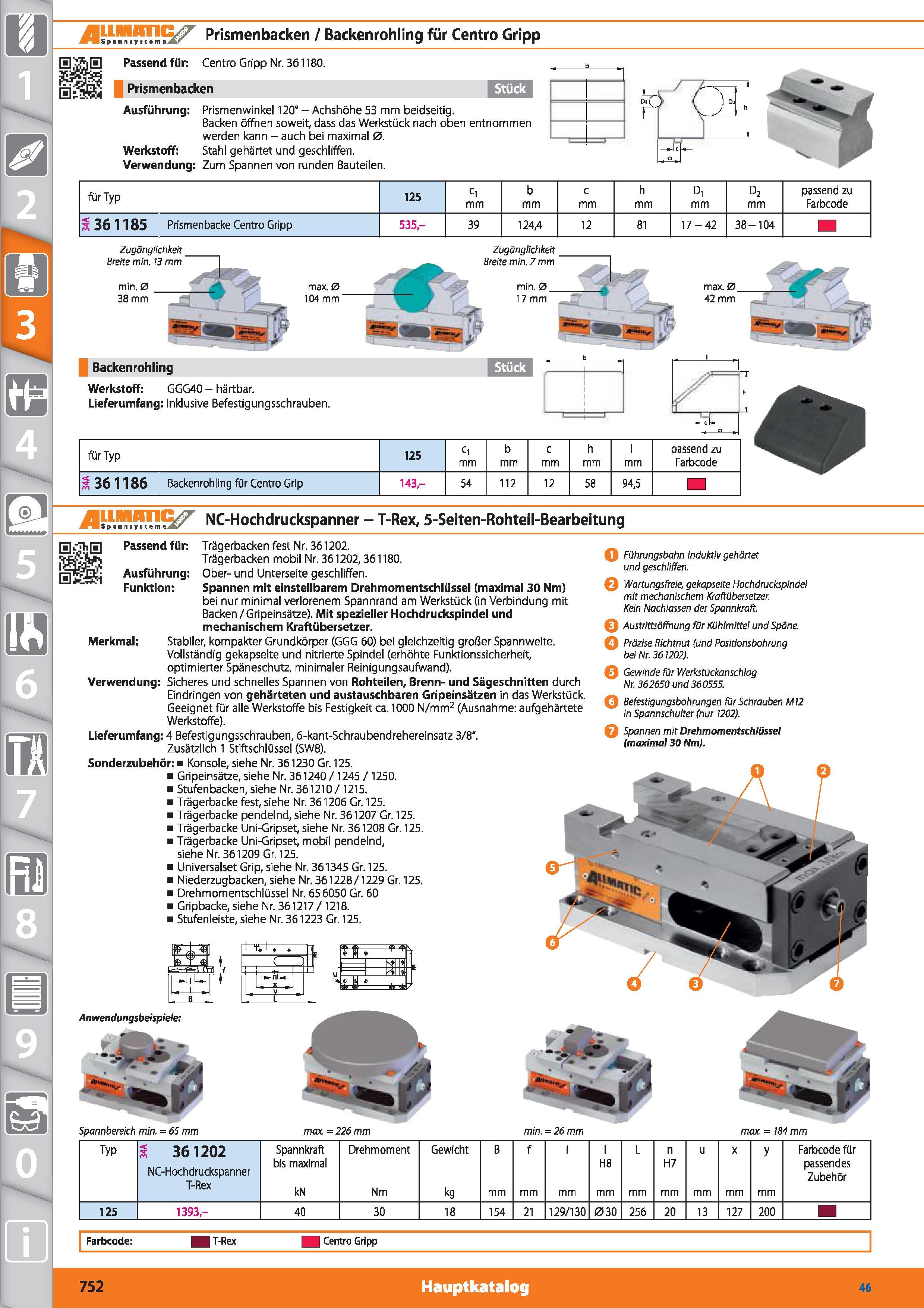

m 1 SF. r„.m.i Prismenbacken / Backenrohling für Centro Gripp Passend für Centro Gripp Nr. 361180. Prismenbacken Ausführung Prismenwinkel 120° - Achshöhe 53 mm beidseitig. Backen öffnen soweit, dass das Werkstück nach oben entnommen werden kann - auch bei maximal 0. Werkstoff Stahl gehärtet und geschliffen. Verwendung Zum Spannen von runden Bauteilen. Di ( f ( h 1 & für Typ 125 Cl mm b mm c mm h mm D, mm d2 mm passend zu Farbcode 3; 36 1185 Prismenbacke Centro Gripp 535- 39 124,4 12 81 17-42 38-104 Zugänglichkeit Breite min, 13 mm min, 0 38 mm max. 0 104 mm Backen rohling Werkstoff GGG40 - härtbar. Lieferumfang Inklusive Befestigungsschrauben. für Typ ; 36 1186 Backenrohling für Centro Grip NC-Hochdruckspanner - T-Rex, 5-Seiten-Rohteil-Bearbeitung Anwendungsbeispiele r Spannbereich min. = 65 mm 1 i 1 C ) ifc-tnL X - L Ff max. - 226 mm min. = 26 mm Typ 1 361202 NC-Flochdruckspanner T-Rex Spannkraft bis maximal kN Drehmoment Nm Gewicht kg B mm f mm i mm 1 H8 mm L mm n H7 mm u mm X mm y mm Farbcode für passendes Zubehör 125 1393- 40 30 18 154 21 129/130 030 256 20 13 127 200 Farbcode I T-Rex Centro Gripp Stück passend zu Farbcode Zugänglichkeit min. 7 mm min. 0 17 mm max. 0 42 mm Passend für Trägerbacken fest Nr. 361202. Trägerbacken mobil Nr. 361202,361180. Ausführung Ober- und Unterseite geschliffen. Funktion Spannen mit einstellbarem Drehmomentschlüssel (maximal 30 Nm) bei nur minimal verlorenem Spannrand am Werkstück (in Verbindung mit Backen /Gripeinsätze). Mit spezieller Hochdruckspindel und mechanischem Kraftübersetzer, Merkmal Stabiler, kompakter Grundkörper (GGG 60) bei gleichzeitig großer Spannweite. Vollständig gekapselte und nitrierte Spindel (erhöhte Funktionssicherheit, optimierter Späneschutz, minimaler Reinigungsaufwand). Verwendung Sicheres und schnelles Spannen von Rohteilen, Brenn- und Sägeschnitten durch Eindringen von gehärteten und austauschbaren Gripeinsätzen in das Werkstück. Geeignet für alle Werkstoffe bis Festigkeit ca. 1000 N/mm2 (Ausnahme aufgehärtete Werkstoffe). Lieferumfang 4 Befestigungsschrauben, 6-kant-Schraubendrehereinsatz 3/8". Zusätzlich 1 Stiftschlüssel (SW8). Sonderzubehör Konsole, siehe Nr. 361230 Gr. 125. Gripeinsätze, siehe Nr. 361240/1245 / 1250. Stufenbacken, siehe Nr. 361210/1215. Trägerbacke fest, siehe Nr. 361206 Gr. 125. Trägerbacke pendelnd, siehe Nr. 361207 Gr. 125. Trägerbacke Uni-Gripset, siehe Nr. 361208 Gr. 125. Trägerbacke Uni-Gripset, mobil pendelnd, siehe Nr. 361209 Gr. 125. Universalset Grip, siehe Nr. 361345 Gr. 125. Niederzugbacken,siehe Nr.361228/1229Gr.125. Drehmomentschlüssel Nr. 656050 Gr. 60 Gripbacke, siehe Nr. 361217/1218. Stufenleiste, siehe Nr. 361223 Gr. 125. ( Führungsbahn induktiv gehärtet und geschliffen. Wartungsfreie, gekapselte Hochdruckspindel mit mechanischem Krafiübersetzer. Kein Nachlassen der Spannkraft. Austrittsöffnung für Kühlmittel und Späne Präzise Richtnut (und Positionsbohrung bei Nr. 361202). Gewinde für Werkstückanschlag Nr. 362650 und 360555. Befestigungsbohrungen für Schrauben M12 in Spannschulter (nur 1202). ( Spannen mit Drehmomentschlüssel (maximal 30 Nm). max. - 184 mm 752 Hauptkatalog 46
