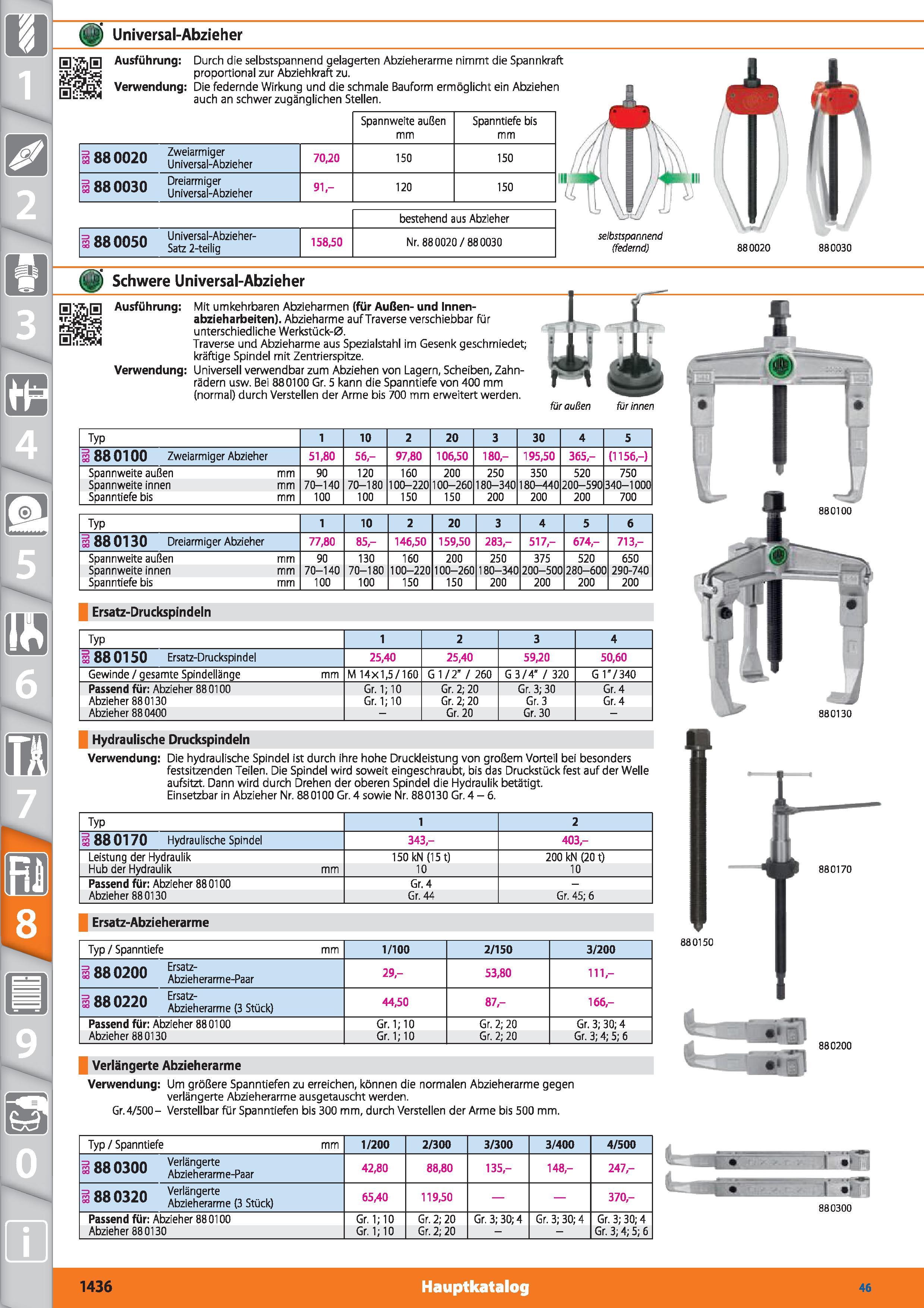

m 1 Universal-Abzieher Ausführung Durch die selbstspannend gelagerten Abzieherarme nimmt die Spannkraft proportional zur Abziehkraft zu. Verwendung Die federnde Wirkung und die schmale Bauform ermöglicht ein Abz auch an schwer zugänglichen Stellen. Spannweite außen mm Spanntiefe bis mm a 88 0020 Zweiarmiger Universal-Abzieher 70,20 150 150 a 88 0030 Dreiarmiger Universal-Abzieher 91- 120 150 bestehend aus Abzieher 1880050 S 2-teiiigbZieher" 158,50 Nr. 880020/880030 selbstspannend tfedernd') 880020 880030 Schwere Universal-Abzieher Ausführung Mit umkehrbaren Abzieharmen (für Außen- und Innen- abzieharbeiten). Abzieharme auf Traverse verschiebbar für unterschiedliche Werkstück-0. Traverse und Abzieharme aus Spezialstahl im Gesenk geschmiedet; kräftige Spindel mit Zentrierspitze. Verwendung Universell verwendbar zum Abziehen von Lagern, Scheiben, Zahnrädern usw. Bei 880100 Gr. 5 kann die Spanntiefe von 400 mm (normal) durch Verstellen der Arme bis 700 mm erweitert werden. (Ul rcil für außen für innen Typ 1 10 2 20 3 30 4 5 3 88 0100 Zweiarmiger Abzieher 51,80 56,- 97,80 106,50 180,- 195,50 365- (1156,-) Spannweite außen mm 90 120 160 200 250 350 520 750 Spannweite innen mm 70-140 70-180 100-220 100-260 180-340 180-440 200-590 340-1000 Spanntiefe bis mm 100 100 150 150 200 200 200 700 Typ 1 10 2 20 3 4 5 6 3 88 0130 Dreiarmiger Abzieher 77,80 85,- 146,50 159,50 283,- 517,- 674,- 713,- Spannweite außen mm 90 130 160 200 250 375 520 650 Spannweite innen mm 70-140 70-180 100-220 100-260 180-340 200-500 280-600 290-740 Spanntiefe bis mm 100 100 150 150 200 200 200 200 Ersatz-Druckspindeln Typ 1 2 3 4 3 88 0150 Ersatz-Druckspindel 25,40 25,40 59,20 50,60 Gewinde / gesamte Spindellänge mm M 14x1,5/160 G 1/2" / 260 G 3/4" / 320 G1"/340 Passend für Abzieher 880100 Gr. 1; 10 Gr. 2; 20 Gr. 3; 30 Gr. 4 Abzieher 880130 Gr. 1; 10 Gr. 2; 20 Gr. 3 Gr. 4 Abzieher 880400 - Gr. 20 Gr. 30 - Hydraulische Druckspindeln Verwendung Die hydraulische Spindel ist durch ihre hohe Druckleistung von großem Vorteil bei besonders festsitzenden Teilen. Die Spindel wird soweit eingeschraubt, bis das Druckstück fest auf der Welle aufsitzt. Dann wird durch Drehen der oberen Spindel die Hydraulik betätigt. Einsetzbar in Abzieher Nr. 880100 Gr. 4 sowie Nr. 880130 Gr. 4-6. Typ 1 2 3 88 0170 Hydraulische Spindel 343- 403- Leistung der Hydraulik 150 kN (15 t) 200 kN (201) Hub der Hydraulik mm 10 10 Passend für Abzieher 880100 Gr. 4 Abzieher 880130 Gr. 44 Gr. 45; 6 Ersatz-Abzieherarme Typ / Spanntiefe mm 1/100 2/150 3/200 3 88 0200 Abzieherarme-Paar 29- 53,80 111- 3 88 0220 Abzieherarme (3 Stück) 44,50 87- 166- Passend für Abzieher 880100 Gr. 1; 10 Gr. 2; 20 Gr.3; 30; 4 Abzieher 880130 Gr. 1; 10 Gr. 2; 20 Gr. 3; 4; 5; 6 Verlängerte Abzieherarme Verwendung Um größere Spanntiefen zu erreichen, können die normalen Abzieherarme gegen verlängerte Abzieherarme ausgetauscht werden. Gr. 4/500- Verstellbar für Spanntiefen bis 300 mm, durch Verstellen der Arme bis 500 mm. 880150 Typ / Spanntiefe mm 1/200 2/300 3/300 3/400 4/500 1880300 “SU 42,80 88,80 135,- 148,- 247,- => oo Verlängerte Oö UJZU Abzieherarme (3 Stück) 65/40 119,50 370,- Passend für Abzieher 880100 Gr. 1; 10 Gr. 2; 20 Gr. 3; 30; 4 Gr. 3; 30; 4 Gr. 3; 30; 4 Abzieher 880130 Gr. 1; 10 Gr. 2; 20 Gr. 3; 4; 5; 6 I iffi 880300 880100 880170 1436 Hauptkatalog 46
