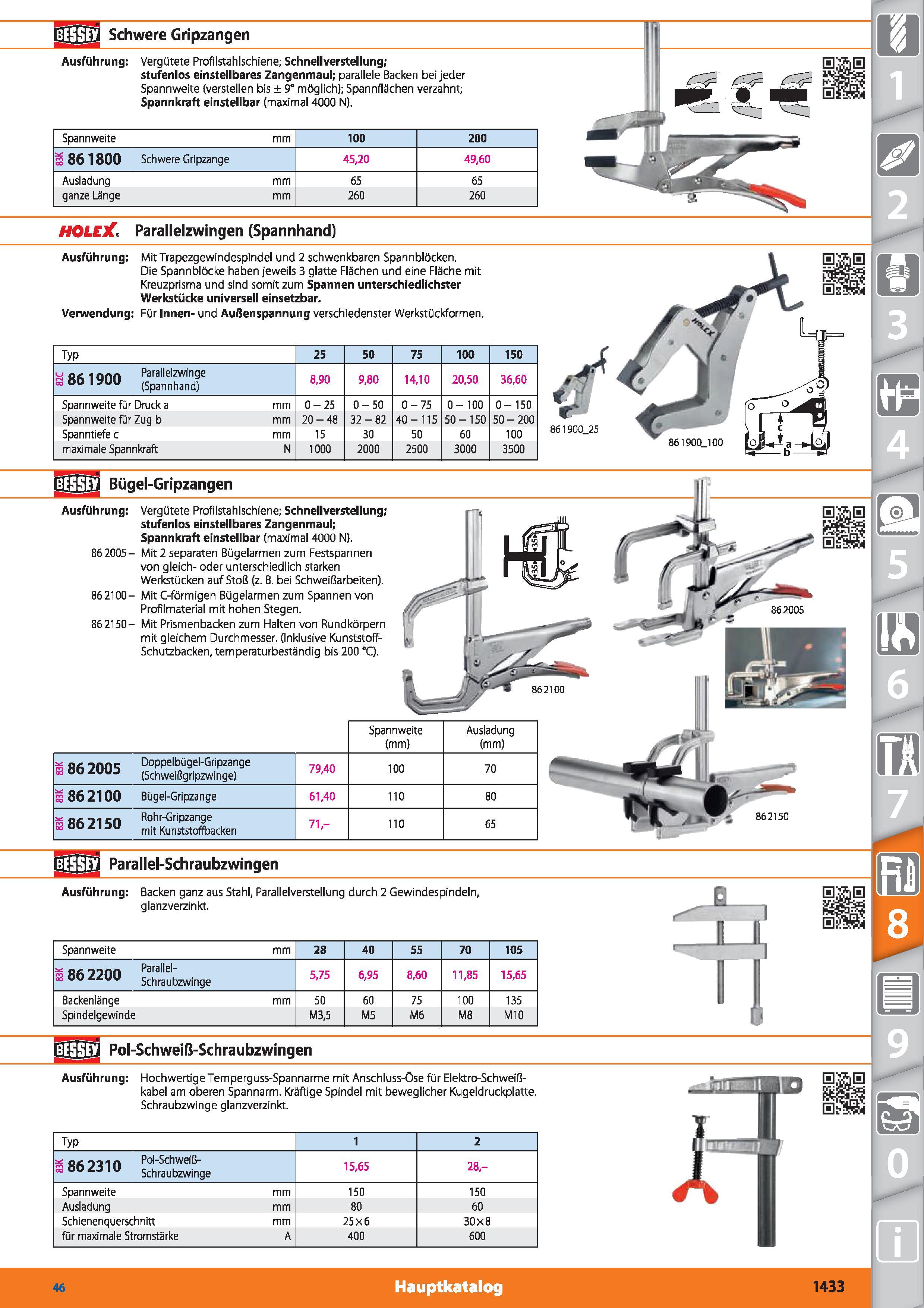

GI 2 Schwere Gripzangen Ausführung Vergütete Profilstahlschiene; Schnellverstellung; stufenlos einstellbares Zangenmaul; parallele Backen bei jeder Spannweite (verstellen bis ± 9° möglich); Spannflächen verzahnt; Spannkraft einstellbar (maximal 4000 N). Spannweite mm 100 200 SS 86 1800 Schwere Gripzange 45,20 49,60 Ausladung mm 65 65 ganze Länge mm 260 260 1861900 Parallelzwinge (Spannhand) Spannweite für Druck a Spannweite für Zug b Spanntiefe c maximale Spannkraft 0-25 20-48 15 1000 0-50 32-82 30 2000 0-75 40-115 50 2500 0-100 50-150 60 3000 0-150 50 - 200 100 3500 861900_25 Ausführung Vergütete Profilstahlschiene; Schnellverstellung; stufenlos einstellbares Zangenmaul; Spannkraft einstellbar (maximal 4000 N). 86 2005 - Mit 2 separaten Bügelarmen zum Festspannen von gleich- oder unterschiedlich starken Werkstücken auf Stoß (z. B. bei Schweißarbeiten). 86 2100- Mit C-förmigen Bügelarmen zum Spannen von Profilmaterial mit hohen Stegen. 86 2150- Mit Prismenbacken zum Halten von Rundkörpern mit gleichem Durchmesser. (Inklusive Kunststoff-Schutzbacken, temperaturbeständig bis 200 °Q. Spannweite (mm) Ausladung (mm) s 86 2005 Doppelbügel-Gripzange (Schweißgripzwinge) 79,40 100 70 1862100 Bügel-Gripzange 61,40 110 80 s 862150 Rohr-Gripzange mit Kunststoffbacken 71- 110 65 EtSfl Parallel-Schraubzwingen Ausführung Backen ganz aus Stahl, Parallelverstellung durch 2 Gewindespindeln, glanzverzinkt. Spannweite mm 28 40 55 70 105 3 86 2200 Schraubzwinge 5,75 6,95 8,60 11,85 15,65 Backen länge mm 50 60 75 100 135 Spindelgewinde M3,5 M5 M6 M8 MIO 862150 Typ 3 86 2310 Pol-Schweiß- Schraubzwinge Spannweite Ausladung Schienenquerschnitt für maximale Stromstärke 150 80 25X6 400 150 60 30X8 600 Pol-Schweiß-Schraubzwingen Ausführung Hochwertige Temperguss-Spannarme mit Anschluss-Öse für Elektro-Schweiß-kabel am oberen Spannarm. Kräftige Spindel mit beweglicher Kugeldruckplatte. Schraubzwinge glanzverzinkt. HOLEX Parallelzwingen (Spannhand) Ausführung Mit Trapezgewindespindel und 2 schwenkbaren Spannblöcken. Die Spannblöcke haben jeweils 3 glatte Flächen und eine Fläche mit Kreuzprisma und sind somit zum Spannen unterschiedlichster Werkstücke universell einsetzbar. Verwendung Für Innen- und Außenspannung verschiedenster Werkstückformen. 862100 862005 46 Hauptkatalog 1433
