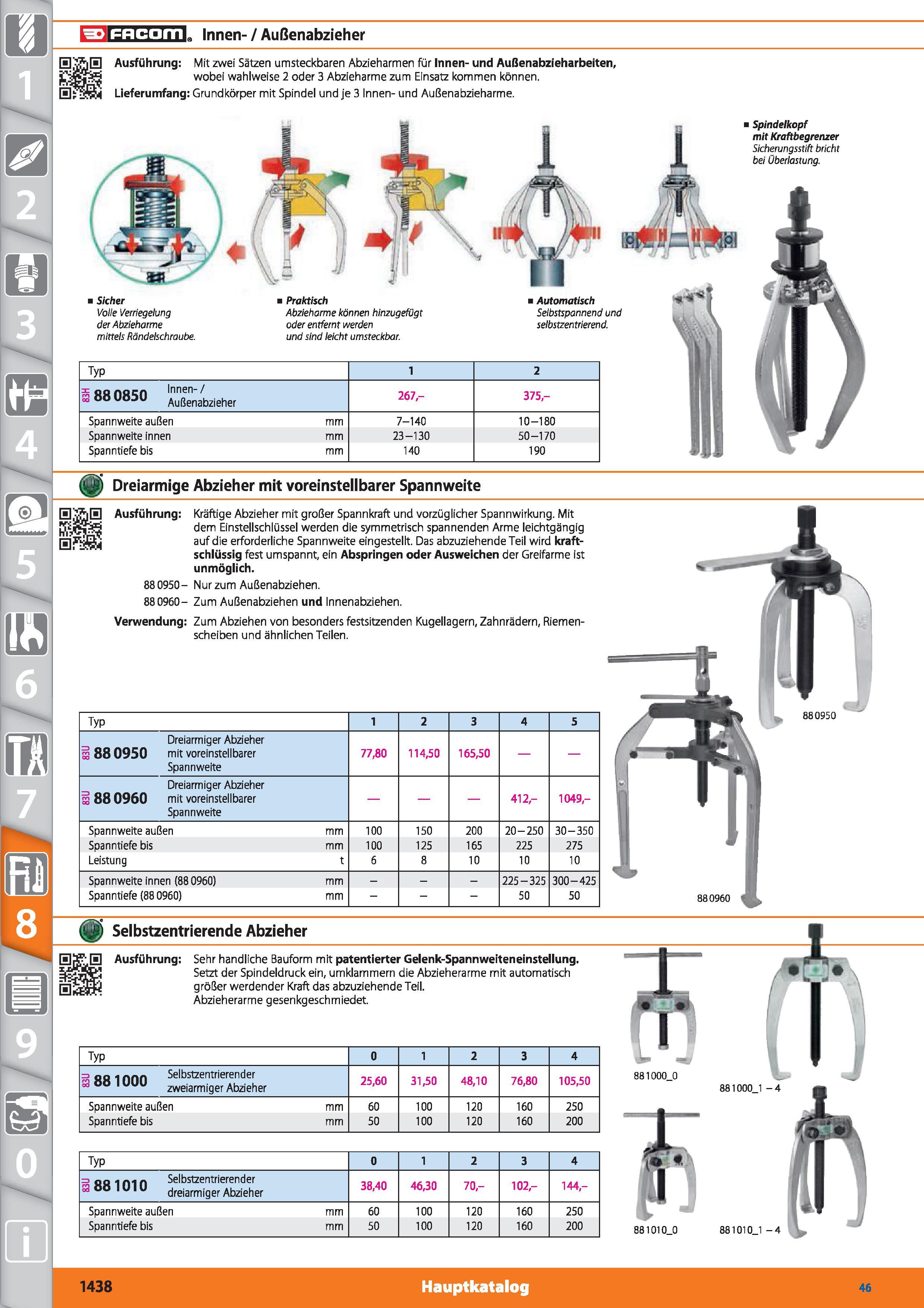

m 1 Innen- / Außenabzieher Ausführung Mit zwei Sätzen umsteckbaren Abzieharmen für Innen- und Außenabzieharbeiten, KSHgfiä wobei wahlweise 2 oder 3 Abzieharme zum Einsatz kommen können. Lieferumfang Grundkörper mit Spindel und je 3 Innen- und Außenabzieharme. Spindelkopf mit Kraftbegrenzer Sicherungsstift bricht bei Überlastung. i Sicher Volle Verriegelung der Abzieharme mittels Rändelschraube. Praktisch Abzieharme können hinzugefügt oder entfernt werden und sind leicht umsteckbar. i Automatisch Selbstspannend und selbstzentrierend. Typ 1 2 3 88 0850 Außerabzieher 267- 375- Spannweite außen mm 7-140 10-180 Spannweite innen mm 23-130 50-170 Spanntiefe bis mm 140 190 Dreiarmige Abzieher mit voreinstellbarer Spannweite Ausführung Kräftige Abzieher mit großer Spannkraft und vorzüglicher Spannwirkung. Mit dem Einsteilschlüssel werden die symmetrisch spannenden Arme leichtgängig auf die erforderliche Spannweite eingestellt. Das abzuziehende Teil wird kraftschlüssig fest umspannt, ein Abspringen oder Ausweichen der Greifarme ist unmöglich. 880950- Nur zum Außenabziehen. 880960- Zum Außenabziehen und Innenabziehen. Verwendung Zum Abziehen von besonders festsitzenden Kugellagern, Zahnrädern, Riemenscheiben und ähnlichen Teilen. Typ 1 2 3 4 5 Dreiarmiger Abzieher 1 88 0950 mit voreinstellbarer Spannweite 77,80 114,50 165,50 Dreiarmiger Abzieher 1 88 0960 mit voreinstellbarer Spannweite 412- 1049,- Spannweite außen mm 100 150 200 20-250 30-350 Spanntiefe bis mm 100 125 165 225 275 Leistung t 6 8 10 10 10 Spannweite innen (880960) mm - 225-325 300-425 Spanntiefe (880960) mm - 50 50 Selbstzentrierende Abzieher HK\' 0 Ausführung Sehr handliche Bauform mit patentierter Gelenk-Spannweiteneinstellung. i&Ste Setzt der Spindeldruck ein, umklammern die Abzieherarme mit automatisch größer werdender Kraft das abzuziehende Teil. Abzieherarme gesenkgeschmiedet. Typ 0 1 2 3 4 => qo - nnn Selbstzentrierender SS oo 1UUU zweiarmiger Abzieher 25,60 31,50 48,10 76,80 105,50 Spannweite außen mm 60 100 120 160 250 Spanntiefe bis mm 50 100 120 160 200 31000_0 31000 1 Typ 0 1 2 3 4 =>00 1/110 Selbstzentrierender S oo 1010 dreiarmiger Abzieher 38,40 46,30 70- 102- 144- Spannweite außen mm 60 100 120 160 250 Spanntiefe bis mm 50 100 120 160 200 881010_0 881010_1 1438 Hauptkatalog 46
