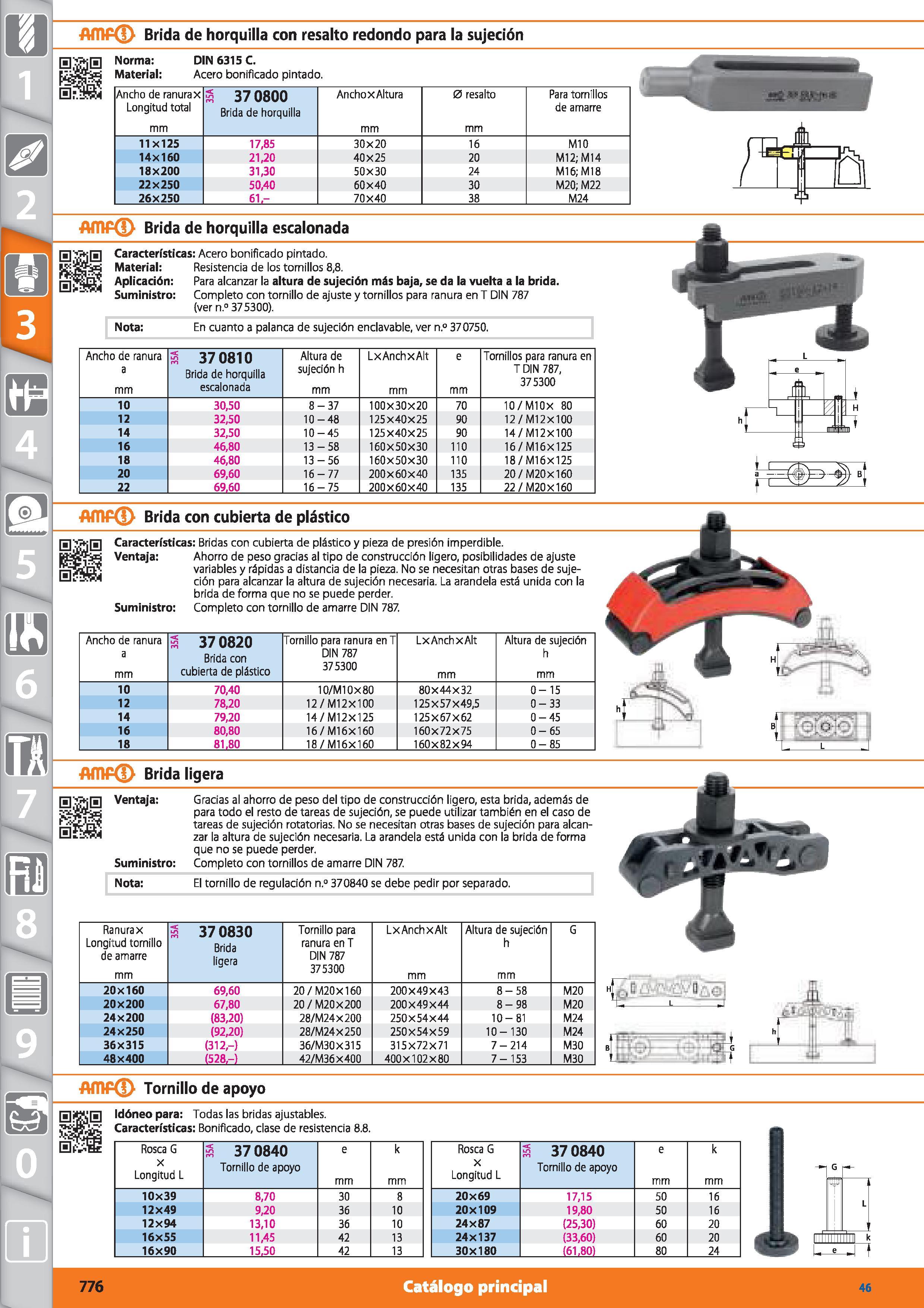

AfTIPd) Brida de horquilla con resalto redondo para la sujeción Norma: DIN 6315 C. Material: Acero bonificado pintado. Ancho de ranurax Longitud total mm s 370800 Brida de horquilla AnchoxAltura mm 0 resalto mm Para tornillos de amarre 11x125 17,85 30x20 16 MIO 14x160 21,20 40X25 20 M12; M14 18X200 31,30 50x30 24 M16; M18 22x250 50,40 60x40 30 M20; M22 26X250 61- 70X40 38 M24 AfltP Brida de horquilla escalonada Características: Acero bonificado pintado. Material: Resistencia de los tornillos 8,8. Aplicación: Para alcanzar la altura de sujeción más baja, se da la vuelta a la brida. Suministro: Completo con tornillo de ajuste y tornillos para ranura en T DIN 787 (ver n.° 375300). Nota: En cuanto a palanca de sujeción endavable, ver n.° 370750. Ancho de ranura a mm ffi 370810 Brida de horquilla escalonada Altura de sujeción h mm LxAnchxAIt mm e mm Tornillos para ranura en T DIN 787, 375300 10 30,50 8-37 100x30x20 70 10/M10X 80 12 32,50 10-48 125x40x25 90 12 / M12X100 14 32,50 10-45 125X40X25 90 14/M12X100 16 46,80 13-58 160X50X30 110 16/M16X125 18 46,80 13-56 160x50x30 110 18/M16X125 20 69,60 16-77 200x60x40 135 20/M20X160 22 69.60 16-75 200X60X40 135 22 / M20X160 AfflPd) Brida con cubierta de plástico g Características: Bridas con cubierta de plástico y pieza de presión imperdible. Ventaja: Ahorro de peso gracias al tipo de construcción ligero, posibilidades de ajuste variables y rápidas a distancia de la pieza. No se necesitan otras bases de sujeción para alcanzar la altura de sujeción necesaria. La arandela está unida con la brida de forma que no se puede perder. Suministro: Completo con tornillo de amarre DIN 787. Ancho de ranura a mm s 370820 Brida con cubierta de plástico Tornillo para ranura en T DIN 787 375300 LxAnchxAIt mm Altura de sujeción h mm 10 70,40 10/M10X80 80x44x32 0-15 12 78,20 12 / M12X100 125X57X49,5 0-33 14 79,20 14/M12X125 125X67X62 0-45 16 80,80 16/M16X160 160x72x75 0-65 18 81.80 18/M16X160 160x82x94 0-85 Afflf Brida ligera Ventaja: Gracias al ahorro de peso del tipo de construcción ligero, esta brida, además de para todo el resto de tareas de sujeción, se puede utilizar también en el caso de tareas de sujeción rotatorias. No se necesitan otras bases de sujeción para alcanzar la altura de sujeción necesaria. La arandela está unida con la brida de forma que no se puede perder. Suministro: Completo con tornillos de amarre DIN 787. Nota: El tornillo de regulación n.° 370840 se debe pedir por separado. Ranurax Longitud tornillo de amarre mm ffi 370830 Brida ligera Tornillo para ranura en T DIN 787 375300 LxAnchxAIt mm Altura de sujeción h mm G 20x160 69,60 20/ M20X160 200X49X43 8-58 M20 20X200 67,80 20/M20X200 200 X49 X44 8-98 M20 24x200 (83,20) 28/M24X200 250x 54x44 10-81 M24 24x250 (92,20) 28/M24X250 250X54X59 10-130 M24 36X315 (312,-) 36/M30X315 315x72x71 7-214 M30 48x400 (528,-) 42/M36X400 400x102 x 80 7-153 M30 AfflP Tornillo de apoyo Q Idóneo para: Todas las bridas ajustables. Características: Bonificado, clase de resistencia 8.8. Rosca G X Longitud L ffi 370840 Tornillo de apoyo e mm k mm 10x39 8,70 30 8 12X49 9,20 36 10 12x94 13,10 36 10 16x55 11,45 42 13 16X90 15.50 42 13 Rosca G X Longitud L s 370840 Tornillo de apoyo e mm k mm 20x69 17,15 50 16 20X109 19,80 50 16 24x87 (25,30) 60 20 24x137 (33,60) 60 20 30X180 (61.80) 80 24 776 Catálogo principal 46
