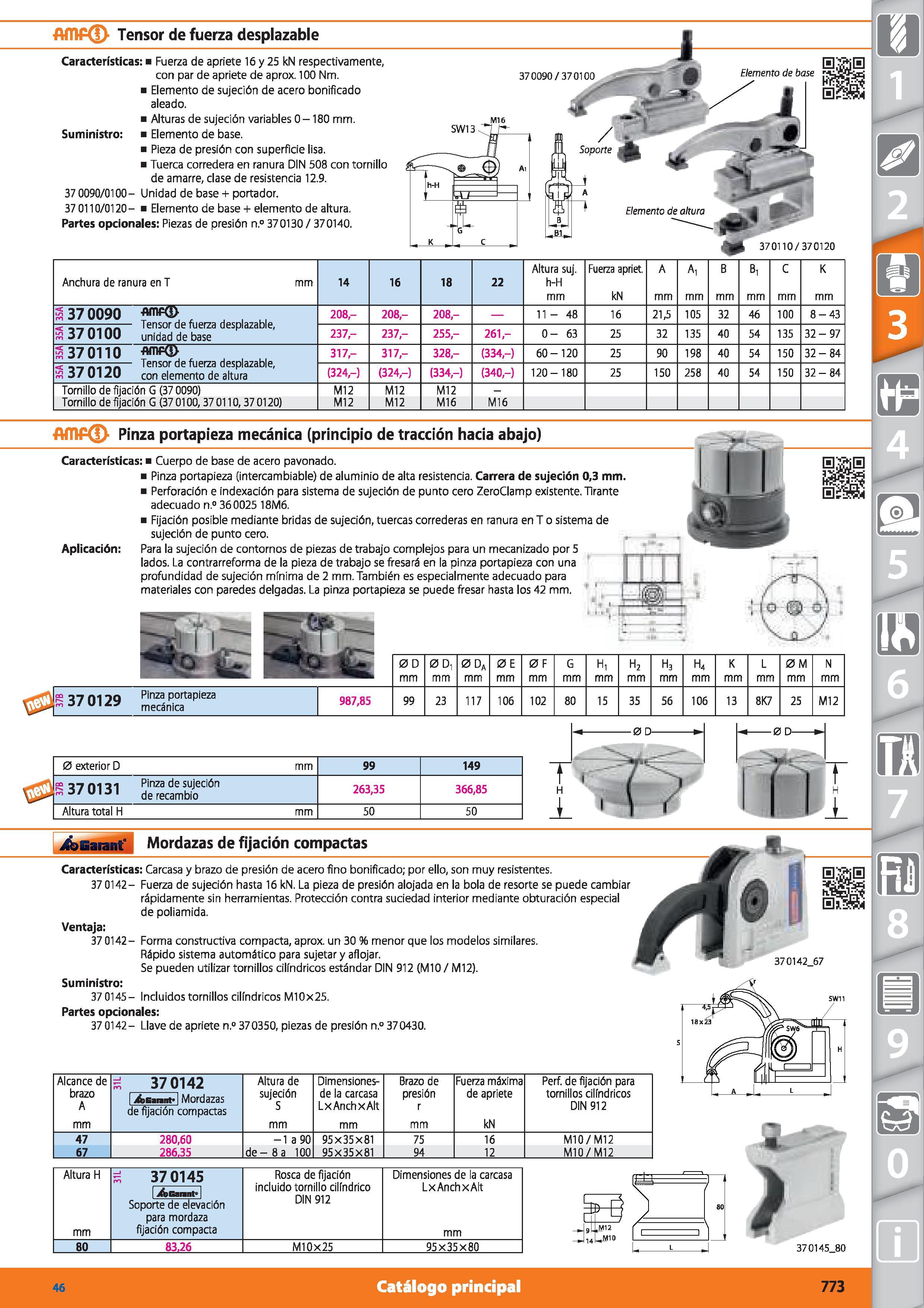

AfflP Tensor de fuerza desplazable Características: Fuerza de apriete 16 y 25 kN respectivamente, con par de apriete de aprox. 100 Nm. Elemento de sujeción de acero bonificado aleado. Alturas de sujeción variables 0-180 mm. Suministro: Elemento de base. Pieza de presión con superficie lisa. Tuerca corredera en ranura DIN 508 con tornillo de amarre, clase de resistencia 12.9. 37 0090/0100- Unidad de base + portador. 37 0110/0120 - Elemento de base + elemento de altura. Partes opcionales: Piezas de presión n.° 370130 / 370140. 370090/370100 y 370110/370120 Anchura de ranura en T mm 14 16 18 22 Altura suj. h-H mm Fuerza apriet. kN A mm A, mm B mm B, mm C mm K mm s 37 0090 nF r 208- 208,- 208,- 11-48 16 21,5 105 32 46 100 8-43 3 37 0100 unidad de base 237- 237,- 255,- 261,- 0- 63 25 32 135 40 54 135 32-97 s 370110 kj> 317- 317,- 328,- (334,-) 60-120 25 90 198 40 54 150 32-84 S 37 0120 con elemento de altura (324,-) (324,-) (334,-) (340,-) 120-180 25 150 258 40 54 150 32-84 Tornillo de fijación G (37 0090) M12 M12 M12 - Tornillo de fijación G (37 0100,37 0110,37 0120) M12 M12 M16 M16 AmP( > Pinza portapieza mecánica (principio de tracción hacia abajo) Características: Cuerpo de base de acero pavonado. Pinza portapieza (intercambiable) de aluminio de alta resistencia. Carrera de sujeción 0,3 mm. Perforación e indexación para sistema de sujeción de punto cero Zerodamp existente. Tirante adecuado n.° 36 0025 18M6. Fijación posible mediante bridas de sujeción, tuercas correderas en ranura en T o sistema de sujeción de punto cero. Aplicación: Para la sujeción de contornos de piezas de trabajo complejos para un mecanizado por 5 lados. La contrarreforma de la pieza de trabajo se fresará en la pinza portapieza con una profundidad de sujeción mínima de 2 mm. También es especialmente adecuado para materiales con paredes delgadas. La pinza portapieza se puede fresar hasta los 42 mm. i 37 0129 Pinza portapieza mecánica 987,85 0 D mm 0 D, mm 0 Da mm 0 E mm 0 F mm G mm H, mm h2 mm h3 mm h4 mm K mm L mm 0 M mm N mm 99 23 117 106 102 80 15 35 56 106 13 8K7 25 M12 &Í 0 exterior D mm 99 149 ft 37 0131 Pinza de sujeción de recambio 263,35 366,85 Altura total H mm 50 50 Ti H _L j&Garant' Mordazas de fijación compactas Características: Carcasa y brazo de presión de acero fino bonificado; por ello, son muy resistentes. 37 0142- Fuerza de sujeción hasta 16 kN. La pieza de presión alojada en la bola de resorte se puede cambiar rápidamente sin herramientas. Protección contra suciedad interior mediante obturación especial de poliamida. Ventaja: 37 0142- Forma constructiva compacta, aprox. un 30 % menor que los modelos similares. Rápido sistema automático para sujetar y aflojar. Se pueden utilizar tornillos cilindricos estándar DIN 912 (MIO/ M12). Suministro: 37 0145- Incluidos tornillos cilindricos M10x25. Partes opcionales: 37 0142- Llave de apriete n.° 370350, piezas de presión n.° 370430. 370142 67 Alcance de brazo A mm k 370142 I j6>Einnf Mordazas de fijación compactas Altura de sujeción S mm Dimensiones-de la carcasa LxAnchxAIt mm Brazo de presión r mm Fuerza máxima de apriete kN Perf. de fijación para tornillos cilindricos DIN 912 47 280,60 -1 a 90 95x35x81 75 16 M10/M12 67 286.35 de-8a 100 95x35x81 94 12 M10/M12 Altura H mm k 370145 Garant Soporte de elevación para mordaza fijación compacta Rosca de fijación incluido tornillo cilindrico DIN 912 Dimensiones de la carcasa LxAnchxAIt mm 80 83.26 M10x25 95x35x80 d9 JM12 M10 T í ‘ 80 h < ) , L - 46 Catálogo principal 773
