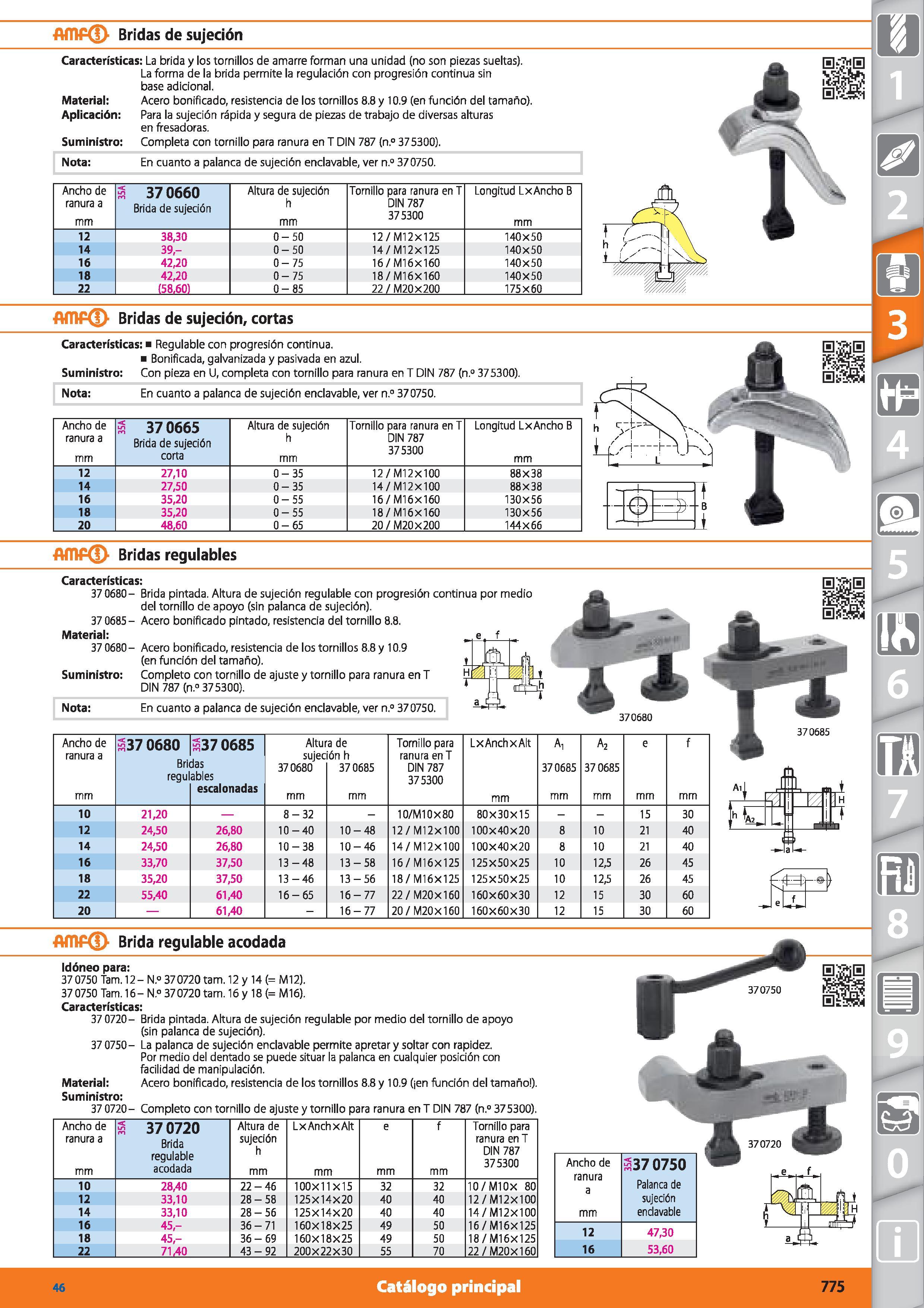

AMP Bridas de sujeción m Características: La brida y los tornillos de amarre forman una unidad (no son piezas sueltas). La forma de la brida permite la regulación con progresión continua sin base adicional. Material: Acero bonificado, resistencia de los tornillos 8.8 y 10.9 (en función del tamaño). Aplicación: Para la sujeción rápida y segura de piezas de trabajo de diversas alturas en fresadoras. Suministro: Completa con tornillo para ranura en T DIN 787 (n.° 375300). Nota: En cuanto a palanca de sujeción endavable, ver n.° 37 0750. Ancho de ranura a mm s 370660 Brida de sujeción Altura de sujeción h mm Tornillo para ranura en T DIN 787 375300 Longitud LxAncho B mm 12 38,30 0-50 12 / MI 2x125 140x50 14 39- 0-50 14/M12X125 140x50 16 42,20 0-75 16/M16X160 140x50 18 42,20 0-75 18/M16X160 140X50 22 (58.60) 0-85 22/M20X 200 175x60 AfflPd) Bridas de sujeción, cortas Características: Regulable con progresión continua. Bonificada, galvanizada y pasivada en azul. Suministro: Con pieza en U, completa con tornillo para ranura en T DIN 787 (n.° 375300). Nota: En cuanto a palanca de sujeción endavable, ver n.° 370750. Ancho de ranura a mm s 370665 Brida de sujeción corta Altura de sujeción h mm Tornillo para ranura en T DIN 787 375300 Longitud Lx Ancho B mm 12 27,10 0-35 12 / M12X100 88x38 14 27,50 0-35 14/M12X100 88x38 16 35,20 0-55 16/M16X160 130x56 18 35,20 0-55 18/M16X160 130x56 20 48,60 0-65 20/M20 X 200 144X66 AMP Bridas regulables Características: 37 0680- Brida pintada. Altura de sujeción regulable con progresión continua por medio del tornillo de apoyo (sin palanca de sujeción). Acero bonificado pintado, resistencia del tornillo 8.8. 37 0685 Material: 37 0680 Suministro: Acero bonificado, resistencia de los tornillos 8.8 y 10.9 (en función del tamaño). Completo con tornillo de ajuste y tornillo para ranura en T DIN 787 (n.° 375300). Nota: En cuanto a palanca de sujeción endavable, ver n.° 37 0750. Ancho de ranura a mm 337 0680 Bri regu 3370685 das ables escalonadas Altu sujec 370680 mm a de ón h 370685 mm Tornillo para ranura enT DIN 787 375300 LxAnchxAIt mm A, 370685 mm 2 370685 mm e mm f mm 10 21,20 8-32 - 10/M10X80 80x30x15 15 30 12 24,50 26,80 10-40 10-48 12/M12X100 100x 40 x 20 8 10 21 40 14 24,50 26,80 10-38 10-46 14/ M12X100 100x 40 x 20 8 10 21 40 16 33,70 37,50 13-48 13-58 16/M16X125 125X50X25 10 12,5 26 45 18 35,20 37,50 13-46 13-56 18 / M16X125 125X50X25 10 12,5 26 45 22 55,40 61,40 16-65 16-77 22/M20X160 160x60x30 12 15 30 60 20 61,40 - 16-77 20/ M20X160 160X60X30 12 15 30 60 A, J i ¡U h n -L níi h D M 'j AfflPd) Brida regulable acodada Idóneo para: 370750 Tam. 12- N.° 370720 tam. 12 y 14 (= MI2). 370750 Tam. 16- N.° 370720 tam. 16 y 18 (= M16). Características: 37 0720- Brida pintada. Altura de sujeción regulable por medio del tornillo de apoyo (sin palanca de sujeción). 37 0750- La palanca de sujeción endavable permite apretar y soltar con rapidez. Por medio del dentado se puede situar la palanca en cualquier posición con facilidad de manipulación. Material: Acero bonificado, resistencia de los tornillos 8.8 y 10.9 (¡en función del tamaño ). Suministro: 37 0720- Completo con tornillo de ajuste y tornillo para ranura en T DIN 787 (n.° 375300). Ancho de ranura a mm s 370720 Brida regulable acodada Altura de sujeción h mm LxAnchxAIt mm e mm f mm Tornillo para ranura en T DIN 787 375300 10 28,40 22-46 100x11x15 32 32 10/M10X 80 12 33,10 28-58 125x14x20 40 40 12/M12X100 14 33,10 28-56 125X14X20 40 40 14/M12X100 16 45- 36-71 160X18X25 49 50 16/M16X125 18 45- 36-69 160X18X25 49 50 18/M16X125 22 71/40 43-92 200X22X30 55 70 22/M20X160 Ancho de ranura a mm s37 0750 Palanca de sujeción endavable 12 47,30 16 53,60 46 Catálogo principal 775
