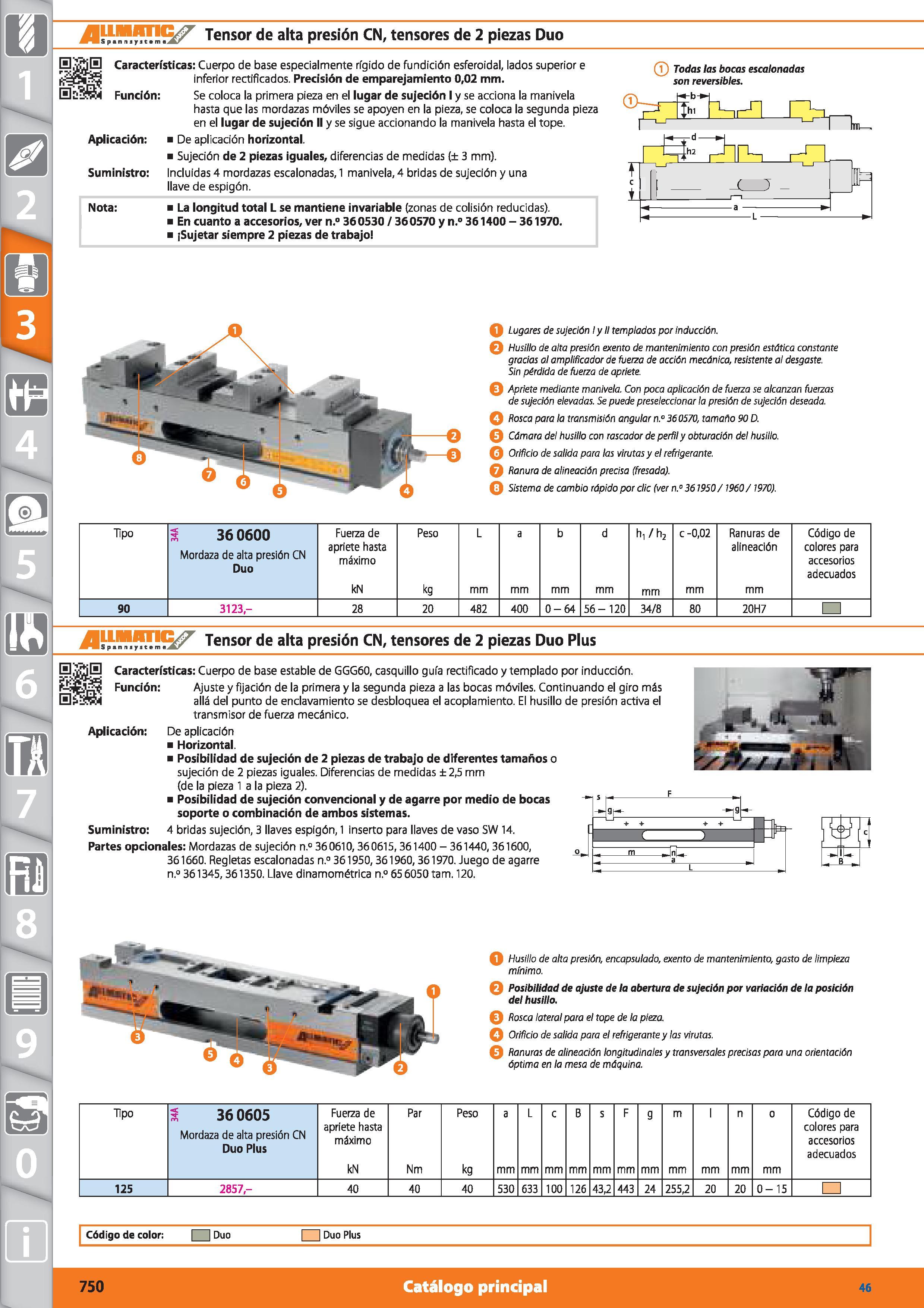

m 1 SF. r„.m.i Tensor de alta presión CN, tensores de 2 piezas Dúo 0 Características: Cuerpo de base especialmente rígido de fundición esferoidal, lados superior e inferior rectificados. Precisión de emparejamiento 0,02 mm. Se coloca la primera pieza en el lugar de sujeción I y se acciona la manivela hasta que las mordazas móviles se apoyen en la pieza, se coloca la segunda pieza en el lugar de sujeción II y se sigue accionando la manivela hasta el tope. De aplicación horizontal. Sujeción de 2 piezas iguales, diferencias de medidas (± 3 mm). Incluidas 4 mordazas escalonadas, 1 manivela, 4 bridas de sujeción y una llave de espigón. Función: Aplicación: Suministro: Nota: La longitud total L se mantiene invariable (zonas de colisión reducidas). En cuanto a accesorios, ver n.° 360530 / 360570 y n.° 361400 - 361970. ¡Sujetar siempre 2 piezas de trabajo (T) Todas las bocas escalonadas son reversibles. O Lugares de sujeción i y II templados por inducción. Q Husillo de alta presión exento de mantenimiento con presión estática constante gracias al amplificador de fuerza de acción mecánica, resistente al desgaste. Sin pérdida de fuerza de apriete. Apriete mediante manivela. Con poca aplicación de fuerza se alcanzan fuerzas de sujeción elevadas. Se puede preseleccionar la presión de sujeción deseada. O Rosca para la transmisión angular n.° 360570, tamaño 90 D. Q Cámara del husillo con rascador de perfil y obturación del husillo. Q Orificio de salida para las virutas y el refrigerante. Q Ranura de alineación precisa (fresada). O Sistema de cambio rápido por clic (ver n.° 361950/1960/1970). Tipo S 360600 Mordaza de alta presión CN Dúo Fuerza de apriete hasta máximo Peso L a b d h,/h2 c-0,02 Ranuras de alineación Código de colores para accesorios adecuados kN kg mm 90 3123,- 28 20 482 400 0-64 56-120 34/8 80 20H7 tí ÍEll Tensor de alta presión CN, tensores de 2 piezas Dúo Plus Características: Cuerpo de base estable de GGG60, casquillo guía rectificado y templado por inducción. Función: Ajuste y fijación de la primera y la segunda pieza a las bocas móviles. Continuando el giro más allá del punto de endavamiento se desbloquea el acoplamiento. El husillo de presión activa el transmisor de fuerza mecánico. Aplicación: De aplicación Horizontal. Posibilidad de sujeción de 2 piezas de trabajo de diferentes tamaños o sujeción de 2 piezas iguales. Diferencias de medidas ± 2,5 mm (de la pieza 1 a la pieza 2). Posibilidad de sujeción convencional y de agarre por medio de bocas soporte o combinación de ambos sistemas. ' q ‘ Suministro: 4 bridas sujeción, 3 llaves espigón, 1 inserto para llaves de vaso SW 14. Partes opcionales: Mordazas de sujeción n.° 360610,360615,361400 - 361440,361600, 361660. Regletas escalonadas n.° 361950,361960,361970. Juego de agarre n.° 361345,361350. Llave dinamométrica n.° 65 6050 tam. 120. c O Husillo de alta presión, encapsulado, exento de mantenimiento, gasto de limpieza mínimo. Q Posibilidad de ajuste de la abertura de sujeción por variación de la posición del husillo. Q Rosca lateral para el tope de la pieza O Orificio de salida para el refrigerante y las virutas. Q Ranuras de alineación longitudinales y transversales precisas para una orientación óptima en la mesa de máquina. Tipo 1 360605 Mordaza de alta presión CN Dúo Plus Fuerza de apriete hasta máximo Par Peso a L c B s F 9 m 1 n 0 Código de colores para accesorios adecuados kN Nm kg mm 125 2857,- 40 40 40 530 633 100 126 43,2 443 24 255,2 20 20 0-15 Código de color: Dúo I Dúo Plus 750 Catálogo principal 46
