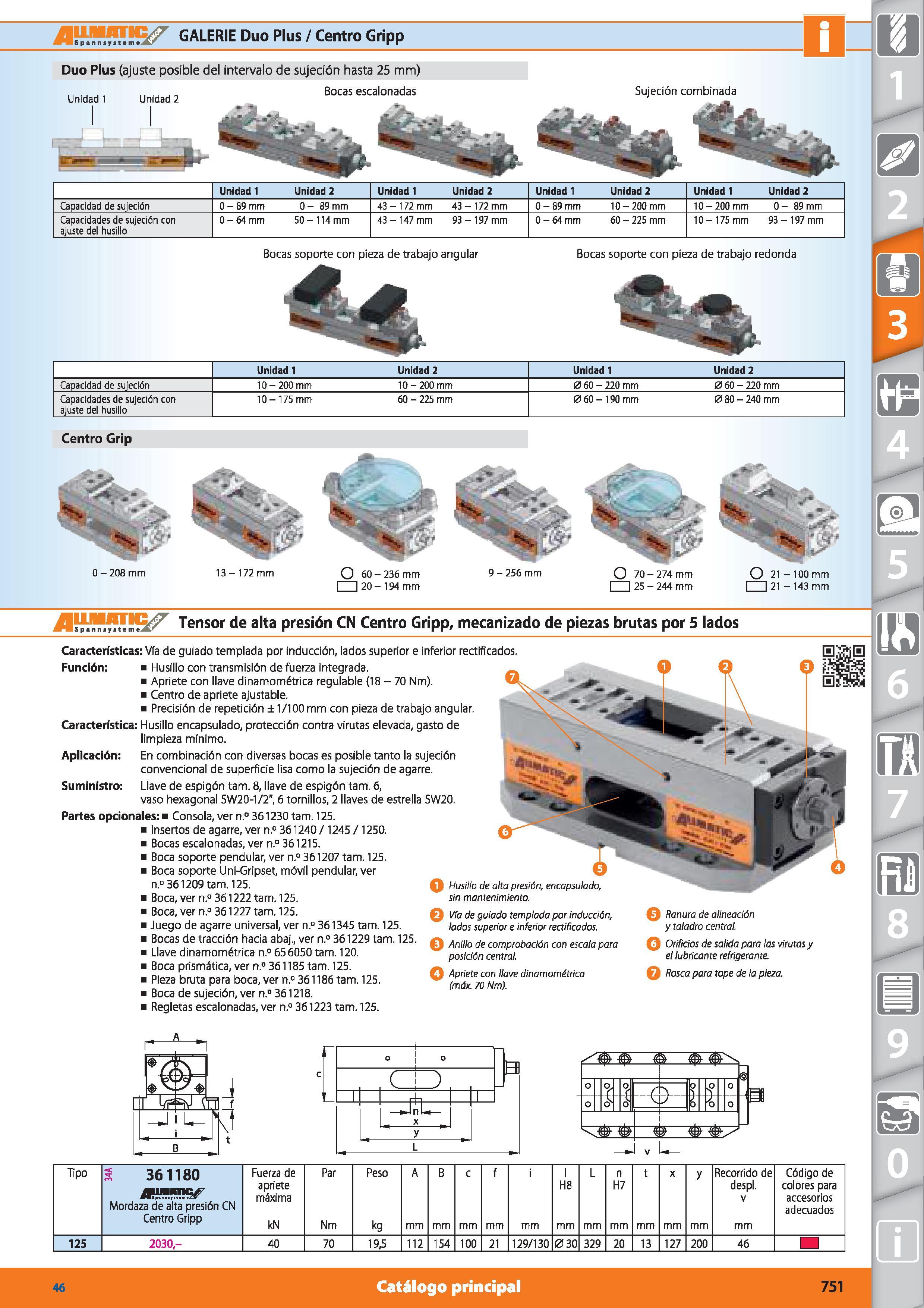

GALERIE Dúo Plus / Centro Gripp Dúo Plus (ajuste posible del intervalo de sujeción hasta 25 mm) Bocas escalonadas Unidad 1 Unidad 2 Sujeción combinada Unidad 1 Unidad 2 Unidad 1 Unidad 2 Unidad 1 Unidad 2 Unidad 1 Unidad 2 Capacidad de sujeción 0-89 mm 0-89 mm 43 - 172 mm 43 - 172 mm 0-89 mm 10-200 mm 10 - 200 mm 0-89 mm Capacidades de sujeción con ajuste del husillo 0-64 mm 50-114 mm 43 - 147 mm 93 - 197 mm 0-64 mm 60 - 225 mm 10-175 mm 93 - 197 mm Bocas soporte con pieza de trabajo angular Bocas soporte con pieza de trabajo redonda Unidad 1 Unidad 2 Unidad 1 Unidad 2 Capacidad de sujeción 10 - 200 mm 10 - 200 mm 0 60 - 220 mm 0 60 - 220 mm Capacidades de sujeción con ajuste del husillo 10-175 mm 60 - 225 mm 0 60 - 190 mm 0 80 - 240 mm Centro Grip 0 - 208 mm 13-172 mm 0 60 - 236 mm 1 I 20- 194 mm 0 70 - 274 mm 1 I 25 - 244 mm O 21 - 100 mm I I 21 - 143 mm Aplicación: Suministro: Tensor de alta presión CN Centro Gripp, mecanizado de piezas brutas por 5 lados Características: Vía de guiado templada por inducción, lados superior e inferior rectificados. Función: Husillo con transmisión de fuerza integrada. Apriete con llave dinamométrica regulable (18-70 Nm). Centro de apriete ajustable. Precisión de repetición ± 1/100 mm con pieza de trabajo angular. Característica: Husillo encapsulado, protección contra virutas elevada, gasto de limpieza mínimo. En combinación con diversas bocas es posible tanto la sujeción convencional de superficie lisa como la sujeción de agarre. Llave de espigón tam. 8, llave de espigón tam. 6, vaso hexagonal SW20-1/2”, 6 tornillos, 2 llaves de estrella SW20. Partes opcionales: Consola, ver n.° 361230 tam. 125. Insertos de agarre, ver n.° 361240 / 1245 /1250. Bocas escalonadas, ver n.° 361215. Boca soporte pendular, ver n.° 361207 tam. 125. Boca soporte Uni-Gripset, móvil pendular, ver n.° 361209 tam. 125. Boca, ver n.° 361222 tam. 125. Boca, ver n.° 361227 tam. 125. Juego de agarre universal, ver n.° 361345 tam. 125. Bocas de tracción hacia abaj., ver n.° 361229 tam. 125. Llave dinamométrica n.° 656050 tam. 120. Boca prismática, ver n.° 361185 tam. 125. Pieza bruta para boca, ver n.° 361186 tam. 125. Boca de sujeción, ver n.° 361218. Regletas escalonadas, ver n.° 361223 tam. 125. O o Husillo de alta presión, encapsulado, sin mantenimiento. Vía de guiado templada por inducción, lados superior e inferior rectificados. 0 Anillo de comprobación con escala para posición central. Q Apriete con llave dinamométrica (máx. 70 Nm). Q Ranura de alineación y taladro central. O Orificios de salida para las virutas y el lubricante refrigerante. Q Rosca para tope de la pieza. 1 o o 1 1 , ZD i 0 r 'S+S' tf+v \s Si o °( r y o O o" s V. h 1 0 l a4\\ + A SS rt+fl ''i'h'i TS V i) Tipo i 361180 Fuerza de Par Peso A B c f i 1 L n t X y Recorrido de Código de apriete máxima H8 H7 despl. v colores para accesorios Mordaza de alta presión CN adecuados Centro Gripp kN Nm kg mm 125 2030- 40 70 19,5 112 154 100 21 129/130 030 329 20 13 127 200 46 46 Catálogo principal 751
