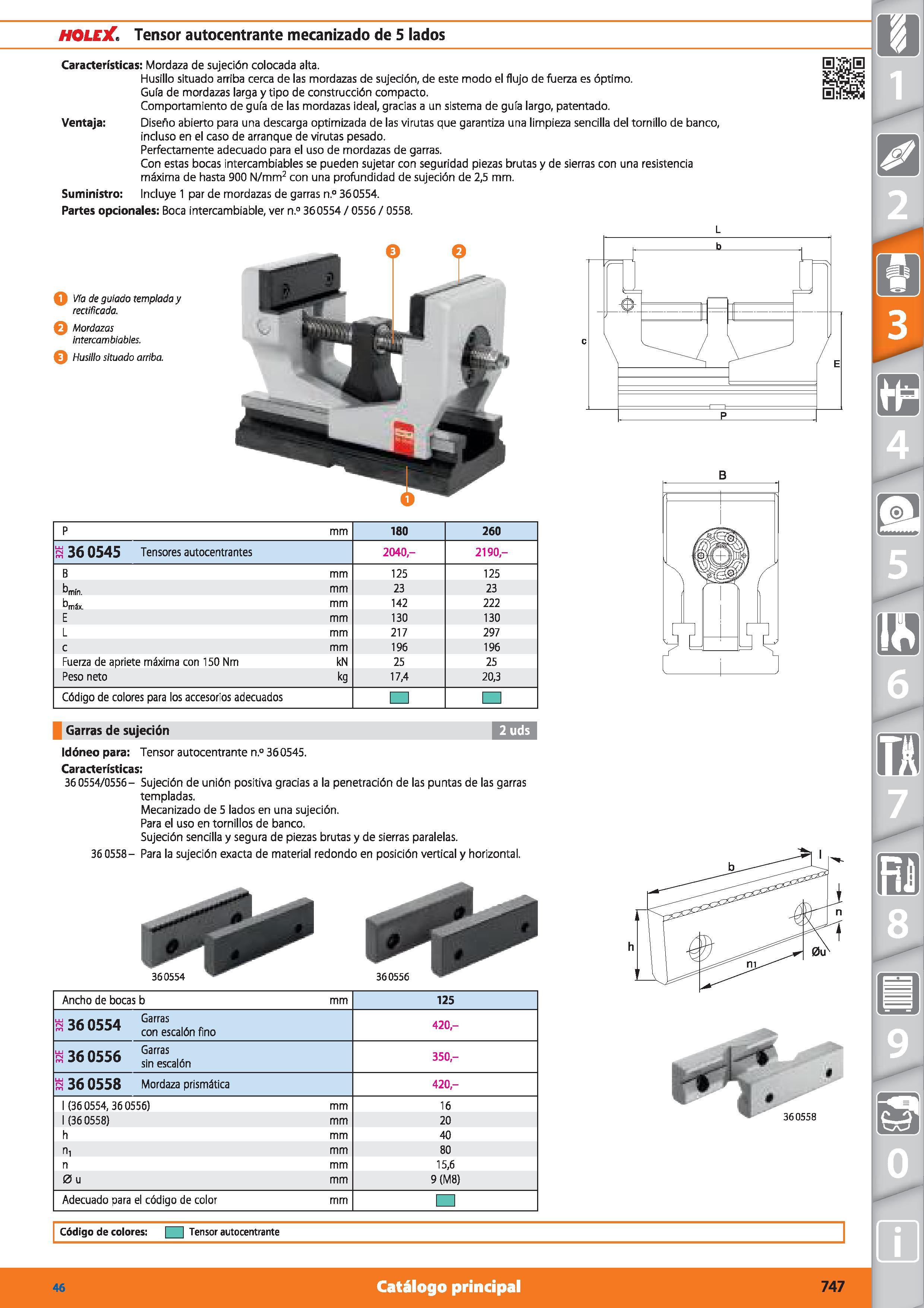

holejC. Tensor autocentrante mecanizado de 5 lados Características: Mordaza de sujeción colocada alta. Husillo situado arriba cerca de las mordazas de sujeción, de este modo el flujo de fuerza es óptimo. Guía de mordazas larga y tipo de construcción compacto. Comportamiento de guía de las mordazas ideal, gracias a un sistema de guía largo, patentado. Ventaja: Diseño abierto para una descarga optimizada de las virutas que garantiza una limpieza sencilla del tornillo de banco, incluso en el caso de arranque de virutas pesado. Perfectamente adecuado para el uso de mordazas de garras. Con estas bocas intercambiables se pueden sujetar con seguridad piezas brutas y de sierras con una resistencia máxima de hasta 900 N/mm2 con una profundidad de sujeción de 2,5 mm. Suministro: incluye 1 par de mordazas de garras n.° 360554. Partes opcionales: Boca intercambiable, ver n.° 360554 / 0556 / 0558. O Vía de guiado templada y rectificada. Q Mordazas intercambiables. Q Husillo situado arriba. p mm 180 260 S 36 0545 Tensores autocentrantes 2040- 2190- B mm 125 125 mm 23 23 bmáx. mm 142 222 E mm 130 130 L mm 217 297 c mm 196 196 Fuerza de apriete máxima con 150 Nm kN 25 25 Peso neto kg 17,4 20,3 Código de colores para los accesorios adecuados Garras de sujeción Idóneo para: Tensor autocentrante n.° 360545. Características: 360554/0556- Sujeción de unión positiva gracias a la penetración de las puntas de las garras templadas. Mecanizado de 5 lados en una sujeción. Para el uso en tornillos de banco. Sujeción sencilla y segura de piezas brutas y de sierras paralelas. 36 0558- Para la sujeción exacta de material redondo en posición vertical y horizontal. 360554 360556 Ancho de bocas b mm 125 S 36 0554 420,- S 36 0556 350,- S 36 0558 Mordaza prismática 420,- I (360554,360556) mm 16 I (360558) mm 20 h mm 40 n, mm 80 n mm 15,6 0u mm 9 (M8) Adecuado para el código de color mm 360558 Código de colores: Tensor autocentrante 46 Catálogo principal 747
