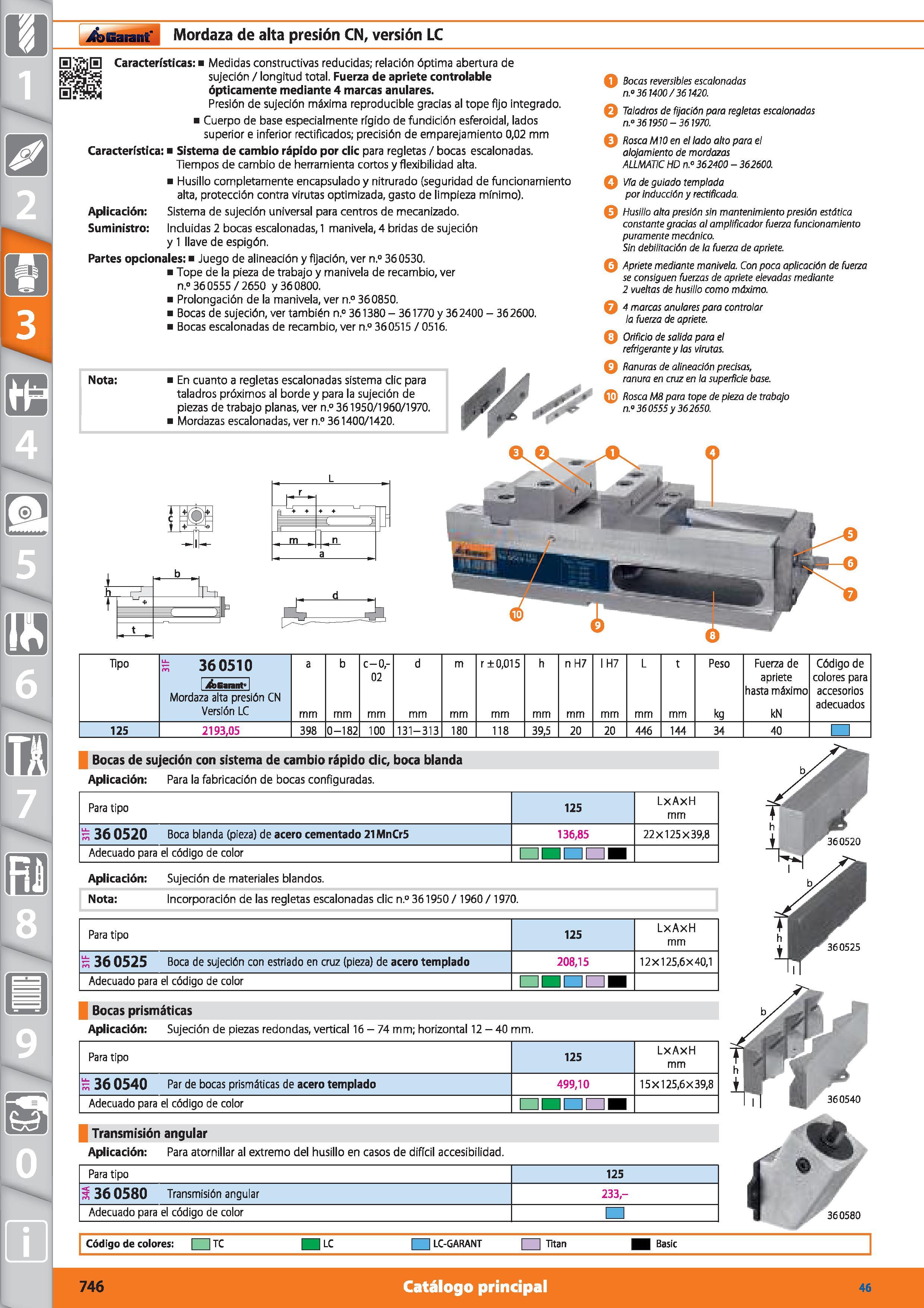

m 1 ioBaiarf Mordaza de alta presión CN, versión LC Características: Medidas constructivas reducidas; relación óptima abertura de sujeción / longitud total. Fuerza de apriete controlable ópticamente mediante 4 marcas anulares. Presión de sujeción máxima reproducible gracias al tope fijo integrado. Cuerpo de base especialmente rígido de fundición esferoidal, lados superior e inferior rectificados; precisión de emparejamiento 0,02 mm Sistema de cambio rápido por clic para regletas / bocas escalonadas. Tiempos de cambio de herramienta cortos y flexibilidad alta. Husillo completamente encapsulado y nitrurado (seguridad de funcionamiento alta, protección contra virutas optimizada, gasto de limpieza mínimo). Sistema de sujeción universal para centros de mecanizado. Incluidas 2 bocas escalonadas, 1 manivela, 4 bridas de sujeción y 1 llave de espigón. Partes opcionales: Juego de alineación y fijación, ver n.° 360530. Tope de la pieza de trabajo y manivela de recambio, ver n.° 36 0555/ 2650 y 36 0800. Prolongación de la manivela, ver n.° 360850. Bocas de sujeción, ver también n.° 361380 - 361770 y 362400 - 362600. Bocas escalonadas de recambio, ver n.° 360515 / 0516. Característica: Aplicación: Suministro: Nota: En cuanto a regletas escalonadas sistema clic para taladros próximos al borde y para la sujeción de piezas de trabajo planas, ver n.° 361950/1960/1970. Mordazas escalonadas, ver n.° 361400/1420. O Bocas reversibles escalonadas n.° 361400 /361420. Q Taladros de fijación para regletas escalonadas n.° 361950 -361970. Q Rosca MIO en el lado alto para el alojamiento de mordazas ALLMATIC HD n. 362400 - 362600. O Vía de guiado templada por inducción y rectificada. Husillo alta presión sin mantenimiento presión estática constante gracias al amplificador fuerza funcionamiento puramente mecánico. Sin debilitación de la fuerza de apriete. Q Apriete mediante manivela. Con poca aplicación de fuerza se consiguen fuerzas de apriete elevadas mediante 2 vueltas de husillo como máximo. Q 4 marcas anulares para controlar la fuerza de apriete. Q Orificio de salida para el refrigerante y las virutas. Q Ranuras de alineación precisas, ranura en cruz en la superficie base. Rosca M8 para tope de pieza de trabajo n.° 360555 y 362650. Tipo h 360510 j&Gaiant" 1 Mordaza alta presión CN Versión LC a mm b mm c-0,- 02 mm d mm m mm r ±0,015 mm h mm n H7 mm IH7 mm L mm t mm Peso kg Fuerza de apriete hasta máximo kN Código de colores para accesorios adecuados 125 2193,05 398 0-182 100 131-313 180 118 39,5 20 20 446 144 34 40 Bocas de sujeción con sistema de cambio rápido clic, boca blanda Aplicación: Para la fabricación de bocas configuradas. Para tipo 125 LxAxH mm 36 0520 Boca blanda (pieza) de acero cementado 21 MnCr5 136,85 22x125x39,8 Adecuado para el código de color 1 M II M Aplicación: Sujeción de materiales blandos. Nota: Incorporación de las regletas escalonadas clic n.° 361950/ 1960/1970. Para tipo 125 LxAxH mm 36 0525 Boca de sujeción con estriado en cruz (pieza) de acero templado 208,15 12x125,6x 40,1 Adecuado para el código de color 1 M II M Bocas prismáticas Aplicación: Sujeción de piezas redondas, vertical 16 - 74 mm; horizontal 12-40 mm. Para tipo 125 LxAxH mm 36 0540 Par de bocas prismáticas de acero templado 499,10 15X125,6X 39,8 Adecuado para el código de color I II Transmisión angular Aplicación: Para atornillar al extremo del husillo en casos de difícil accesibilidad. Para tipo 125 iü 36 0580 Transmisión angular 233,- Adecuado para el código de color 1 Código de colores: TC LC LC-GARANT Titán Basic 746 Catálogo principal 46
