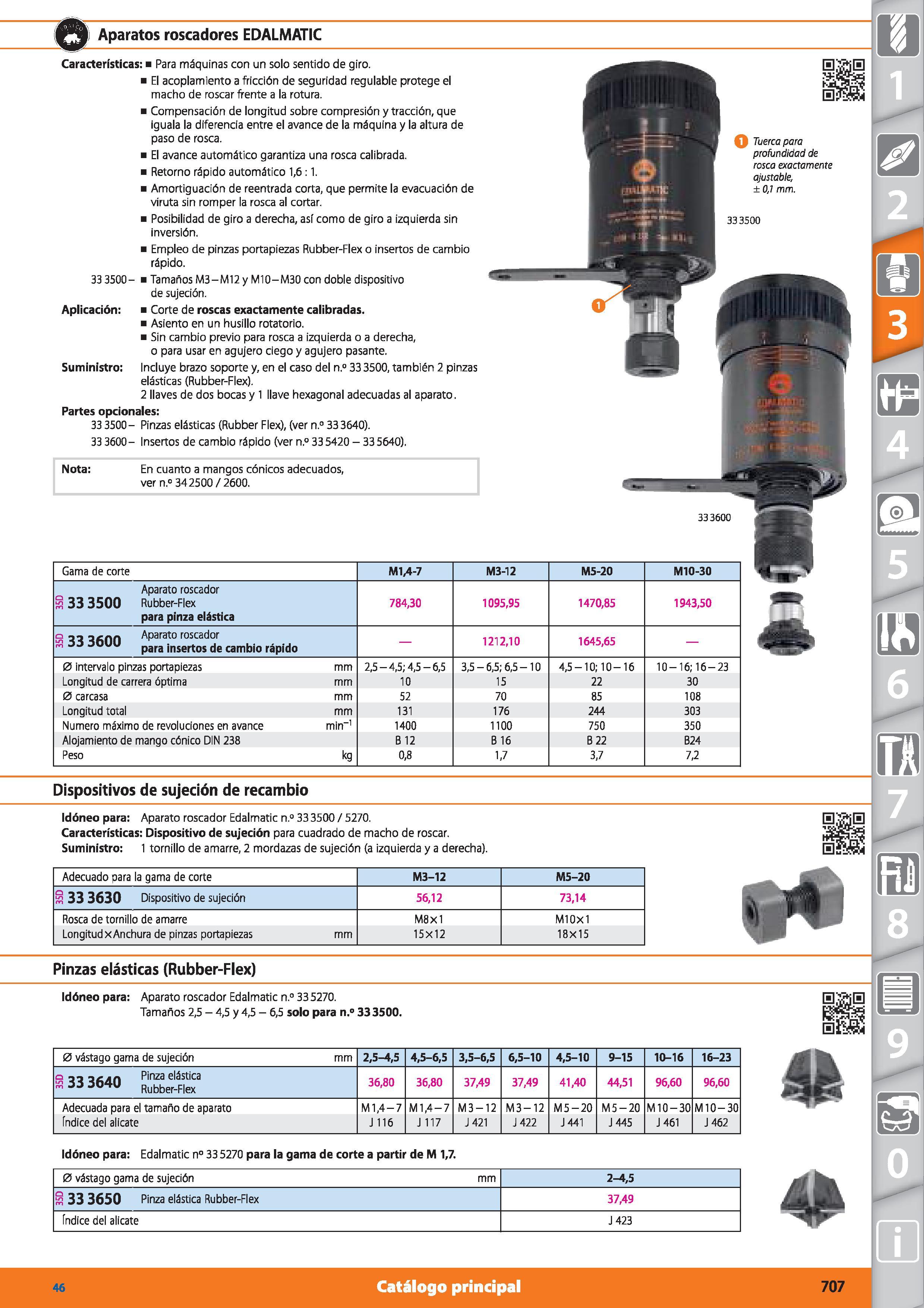

Aparatos rascadores EDALMATIC Características: Para máquinas con un solo sentido de giro. El acoplamiento a fricción de seguridad regulable protege el macho de roscar frente a la rotura. Compensación de longitud sobre compresión y tracción, que iguala la diferencia entre el avance de la máquina y la altura de paso de rosca. El avance automático garantiza una rosca calibrada. Retorno rápido automático 1,6:1. Amortiguación de reentrada corta, que permite la evacuación de viruta sin romper la rosca al cortar. Posibilidad de giro a derecha, así como de giro a izquierda sin inversión. Empleo de pinzas portapiezas Rubber-Flex o insertos de cambio rápido. 33 3500 - Tamaños M3 - M12 y M10- M30 con doble dispositivo de sujeción. Aplicación: Corte de roscas exactamente calibradas. Asiento en un husillo rotatorio. Sin cambio previo para rosca a izquierda o a derecha, o para usar en agujero ciego y agujero pasante. Suministro: Incluye brazo soporte y, en el caso del n.° 33 3500, también 2 pinzas elásticas (Rubber-Flex). 2 llaves de dos bocas y 1 llave hexagonal adecuadas al aparato. Partes opcionales: 33 3500- Pinzas elásticas (Rubber Flex), (ver n.° 333640). 33 3600- Insertos de cambio rápido (ver n.° 33 5420 - 33 5640). u Tuerca para profundidad de rosca exactamente ajustable, ± 0,1 mm. Nota: En cuanto a mangos cónicos adecuados, ver n.° 342500 / 2600. Gama de corte mfl-7 M3-12 M5-20 M10-30 Aparato rascador S 33 3500 Rubber-Flex para pinza elástica 784,30 1095,95 1470,85 1943,50 o qcnn Aparato rascador B 33 ¿OUU para ¡nsertos de cambio rápido 1212,10 1645,65 0 intervalo pinzas portapiezas mm 2,5-4,5; 4,5-6,5 3,5-6,5:6,5-10 4,5-10:10-16 10-16:16-23 Longitud de carrera óptima mm 10 15 22 30 0 carcasa mm 52 70 85 108 Longitud total mm 131 176 244 303 Numero máximo de revoluciones en avance min-1 1400 1100 750 350 Alojamiento de mango cónico DIN 238 B 12 B 16 B 22 B24 Peso kg 0,8 1,7 3,7 7,2 M Dispositivos de sujeción de recambio idóneo para: Aparato rascador Edalmatic n.° 33 3500 / 5270. Características: Dispositivo de sujeción para cuadrado de macho de roscar. Suministro: 1 tornillo de amarre, 2 mordazas de sujeción (a izquierda y a derecha). Adecuado para la gama de corte M3-12 M5-20 33 3630 Dispositivo de sujeción 56,12 73,14 Rosca de tornillo de amarre M8x1 M10X1 Longitud x Anchura de pinzas portapiezas mm 15x12 18X15 m a Pinzas elásticas (Rubber-Flex) idóneo para: Aparato rascador Edalmatic n.° 335270. Tamaños 2,5 - 4,5 y 4,5 - 6,5 solo para n.° 333500. 0 vástago gama de sujeción mm 2,5-4,5 4,5-6,5 3,5-6,5 6,5-10 4,5-10 9-15 10-16 16-23 o 33 i n Pinza elástica s 33 3640 Rubber_F ex 36,80 36,80 37,49 37,49 41,40 44,51 96,60 96,60 Adecuada para el tamaño de aparato MI,4-7 MI,4-7 M3-12 M3-12 M5-20 M5-20 M10-30 M10-30 índice del alicate J 116 J 117 J 421 J 422 J 441 J 445 J 461 J 462 Idóneo para: Edalmatic n° 33 5270 para la gama de corte a partir de M 1,7. 0 vástago gama de sujeción mm 2-4,5 S 33 3650 Pinza elástica Rubber-Flex 37,49 índice del alicate J 423 46 Catálogo principal 707
