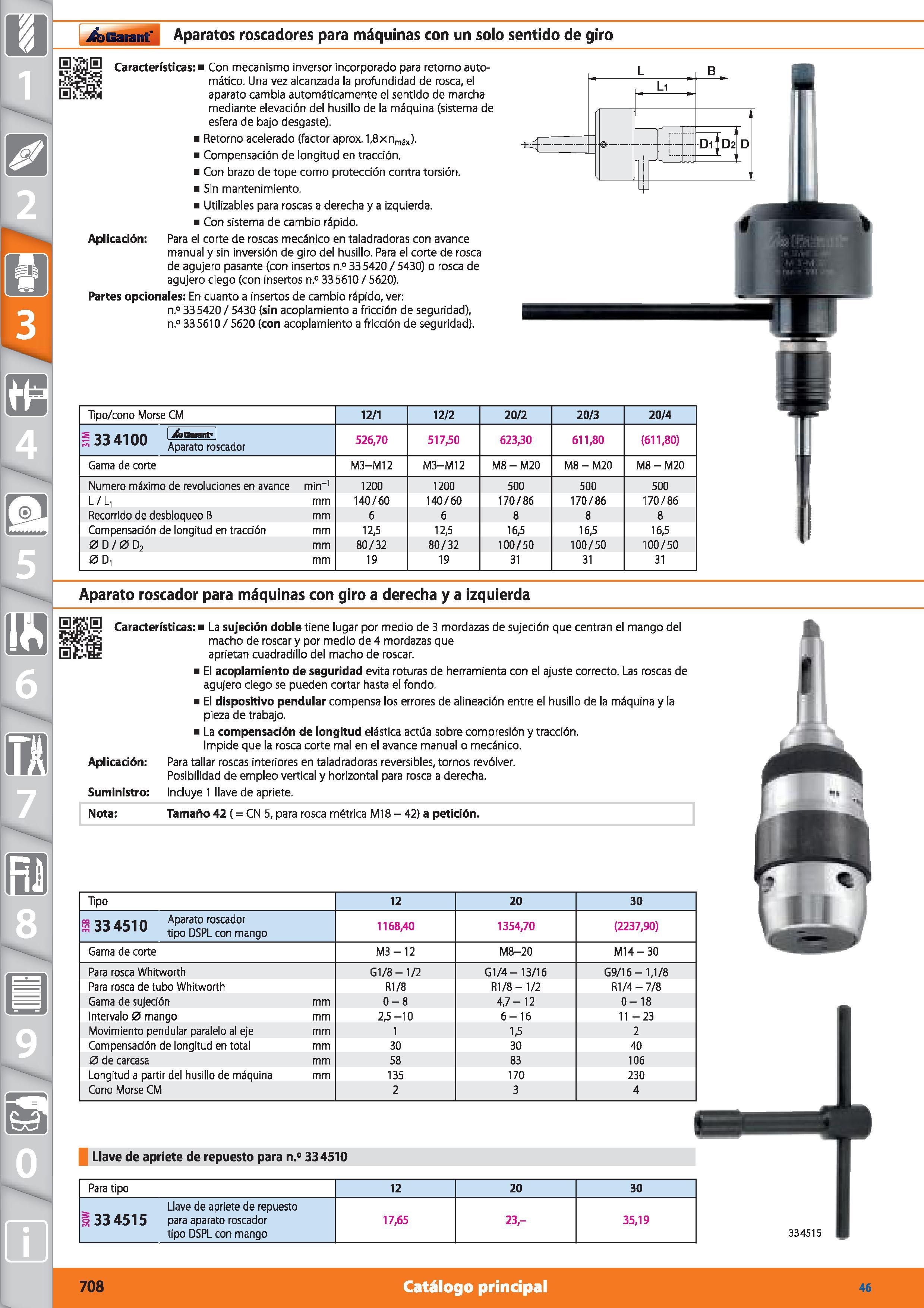

m 1 ioBaiarf Aparatos rascadores para máquinas con un solo sentido de giro Características: Con mecanismo inversor incorporado para retorno automático. Una vez alcanzada la profundidad de rosca, el aparato cambia automáticamente el sentido de marcha mediante elevación del husillo de la máquina (sistema de esfera de bajo desgaste). Retorno acelerado (factor aprox. 1,8xnméx). Compensación de longitud en tracción. Con brazo de tope como protección contra torsión. Sin mantenimiento. Utilizables para roscas a derecha y a izquierda. Con sistema de cambio rápido. Aplicación: Para el corte de roscas mecánico en taladradoras con avance manual y sin inversión de giro del husillo. Para el corte de rosca de agujero pasante (con insertos n.° 33 5420 / 5430) o rosca de agujero ciego (con insertos n.° 33 5610 / 5620). Partes opcionales: En cuanto a insertos de cambio rápido, ver: n.° 33 5420 / 5430 (sin acoplamiento a fricción de seguridad), n.° 33 5610 / 5620 (con acoplamiento a fricción de seguridad). Tipo/cono Morse CM 12/1 12/2 20/2 20/3 20/4 s 33 nn l B ii'l m jj-tiuu Aparato rascador 526,70 517,50 623,30 611,80 (611,80) Gama de corte M3-M12 M3-M12 M8 - M20 M8 - M20 M8 - M20 Numero máximo de revoluciones en avance min-1 1200 1200 500 500 500 L/L, mm 140/60 140/60 170/86 170/86 170/86 Recorrido de desbloqueo B mm 6 6 8 8 8 Compensación de longitud en tracción mm 12,5 12,5 16,5 16,5 16,5 0 D / 0 D2 mm 80/32 80/32 100/50 100/50 100/50 0 D, mm 19 19 31 31 31 Aparato rascador para máquinas con giro a derecha y a izquierda Características: La sujeción doble tiene lugar por medio de 3 mordazas de sujeción que centran el mango del macho de roscar y por medio de 4 mordazas que aprietan cuadradillo del macho de roscar. El acoplamiento de seguridad evita roturas de herramienta con el ajuste correcto. Las roscas de agujero ciego se pueden cortar hasta el fondo. El dispositivo pendular compensa los errores de alineación entre el husillo de la máquina y la pieza de trabajo. La compensación de longitud elástica actúa sobre compresión y tracción. Impide que la rosca corte mal en el avance manual o mecánico. Para tallar roscas interiores en taladradoras reversibles, tornos revólver. Posibilidad de empleo vertical y horizontal para rosca a derecha. Incluye 1 llave de apriete. Aplicación: Suministro: Nota: Tamaño 42 (= CN 5, para rosca métrica M18 - 42) a petición. Tipo 12 20 30 S 33 ASI O Aparato rascador s tipo DSPL con mango 1168,40 1354,70 (2237,90) Gama de corte M3-12 M8-20 M14-30 Para rosca Whitworth G1/8 -1/2 G1/4-13/16 G9/16- 1,1/8 Para rosca de tubo Whitworth R1/8 R1/8 - 1/2 R1/4-7/8 Gama de sujeción mm 0-8 4,7-12 0-18 Intervalo 0 mango mm 2,5-10 6-16 11 -23 Movimiento pendular paralelo al eje mm 1 1,5 2 Compensación de longitud en total mm 30 30 40 0 de carcasa mm 58 83 106 Longitud a partir del husillo de máquina mm 135 170 230 Cono Morse CM 2 3 4 Llave de apriete de repuesto para n.° 334510 Para tipo 12 20 30 Llave de apriete de repuesto o 33 4515 para aparato rascador tipo DSPL con mango 17,65 23,- 35,19 708 Catálogo principal 46
