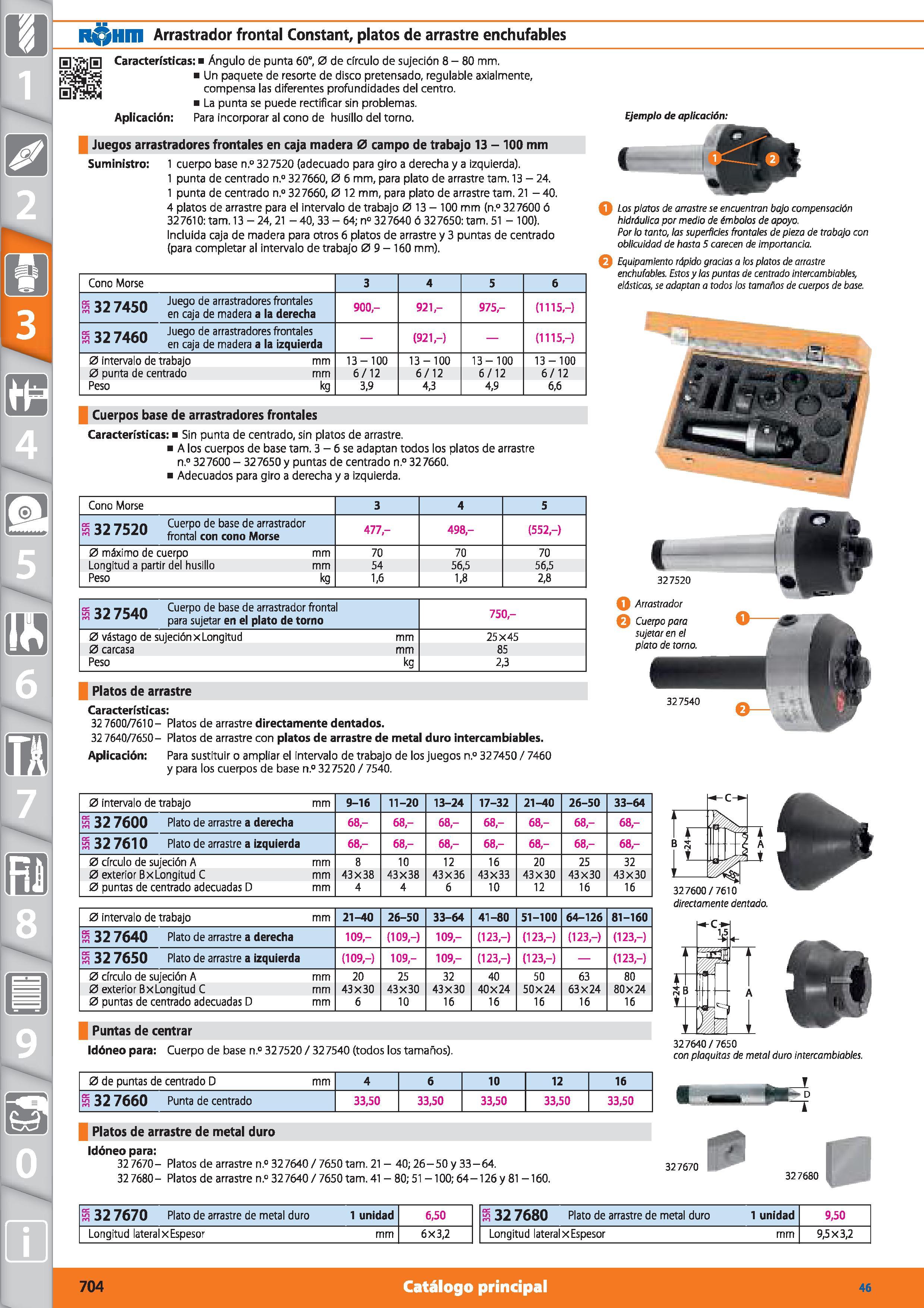

m 1 R HIII Arrastrador frontal Constant, platos de arrastre enchufables m JE 6 Características: Ángulo de punta 60°, 0 de círculo de sujeción 8-80 mm. Un paquete de resorte de disco pretensado, regulable axialmente, compensa las diferentes profundidades del centro. La punta se puede rectificar sin problemas. Aplicación: Para incorporar al cono de husillo del torno. Juegos arrastradores frontales en caja madera 0 campo de trabajo 13 -100 mm Suministro: 1 cuerpo base n.° 32 7520 (adecuado para giro a derecha y a izquierda). 1 punta de centrado n.° 32 7660, 0 6 mm, para plato de arrastre tam. 13-24. 1 punta de centrado n.° 327660, 0 12 mm, para plato de arrastre tam. 21 - 40. 4 platos de arrastre para el intervalo de trabajo 0 13 - 100 mm (n.° 327600 ó 327610: tam. 13-24, 21 -40, 33 - 64; n° 327640 ó 327650: tam. 51 -100). Incluida caja de madera para otros 6 platos de arrastre y 3 puntas de centrado (para completar al intervalo de trabajo 0 9 - 160 mm). Ejemplo de aplicación: Cono Morse 3 4 5 6 cc t.j 7¿cn Juego de arrastradores frontales s en caja de madera a la derecha 900,- 921,- 975- (1115,-) “33 74fin Juego de arrastradores frontales s en caja de madera a la izquierda (921,-) (1115-) 0 intervalo de trabajo mm 13-100 13-100 13-100 13-100 0 punta de centrado mm 6/12 6/12 6/12 6/12 Peso kg 3,9 4,3 4,9 6,6 O L°s platos de arrastre se encuentran bajo compensación hidráulica por medio de émbolos de apoyo. Por lo tanto, las superficies frontales de pieza de trabajo con oblicuidad de hasta 5 carecen de importancia. O Equipamiento rápido gracias a los platos de arrastre enchufables. Estos y las puntas de centrado intercambiables, elásticas, se adaptan a todos los tamaños de cuerpos de base. Cuerpos base de arrastradores frontales Características: Sin punta de centrado, sin platos de arrastre. A los cuerpos de base tam. 3 - 6 se adaptan todos los platos de arrastre n.° 32 7600 - 32 7650 y puntas de centrado n.° 32 7660. Adecuados para giro a derecha y a izquierda. Cono Morse 3 4 5 3 J 7cn/ Cuerpo de base de arrastrador frontal con cono Morse 477,- 498,- (552,-) 0 máximo de cuerpo mm 70 70 70 Longitud a partir del husillo mm 54 56,5 56,5 Peso kg 1,6 1,8 2,8 3 32 7540 Cuerpo de base de arrastrador frontal para sujetar en el plato de torno 750- 0 vastago de sujeción x Longitud mm 25x45 0 carcasa mm 85 Peso kg 2,3 O Platos de arrastre Características: 32 7600/7610 - Platos de arrastre directamente dentados. 32 7640/7650- Platos de arrastre con platos de arrastre de metal duro intercambiables. Aplicación: Para sustituir o ampliar el intervalo de trabajo de los juegos n.° 327450 / 7460 y para los cuerpos de base n.° 32 7520 / 7540. 0 intervalo de trabajo mm 9-16 11-20 13-24 17-32 21-40 26-50 33-64 3 32 7600 Plato de arrastre a derecha 68- 68,- 68- 68,- 68,- 68,- 68- 3 32 7610 Plato de arrastre a izquierda 68- 68,- 68,- 68,- 68,- 68,- 68- 0 círculo de sujeción A mm 8 10 12 16 20 25 32 0 exterior Bx Longitud C mm 43X38 43X38 43X36 43X33 43X30 43X30 43X30 0 puntas de centrado adecuadas D mm 4 4 6 10 12 16 16 0 intervalo de trabajo mm 21-40 26-50 33-64 41-80 51-100 64-126 81-160 3 32 7640 Plato de arrastre a derecha 109- (109,-) 109,- (123,-) (123,-) (123,-) (123,-) 3 32 7650 Plato de arrastre a izquierda (109,-) 109,- 109,- (123,-) (123,-) (123,-) 0 círculo de sujeción A mm 20 25 32 40 50 63 80 0 exterior Bx Longitud C mm 43X30 43X30 43X30 40X24 50X24 63X24 80X24 0 puntas de centrado adecuadas D mm 6 10 16 16 16 16 16 Puntas de centrar Idóneo para: Cuerpo de base n.° 32 7520 / 32 7540 (todos los tamaños). 0 de puntas de centrado D mm 4 6 10 12 16 3 32 7660 Punta de centrado 33,50 33,50 33,50 33,50 33,50 Platos de arrastre de metal duro Idóneo para: 32 7670 - Platos de arrastre n.° 32 7640 / 7650 tam. 21 - 40; 26 - 50 y 33 - 64. 32 7680 - Platos de arrastre n.° 32 7640 / 7650 tam. 41 - 80; 51 -100; 64 -126 y 81 -160. 327640 / 7650 con plaquitas de metal duro intercambiables. 327670 32 7680 3 32 7670 Plato de arrastre de metal duro 1 unidad 6,50 3 32 7680 Plato de arrastre de metal duro 1 unidad 9,50 Longitud lateral x Espesor mm 6X3,2 Longitud lateral x Espesor mm 9,5 X 3,2 327520 Arrastrador Cuerpo para sujetar en el plato de torno. 327600 / 7610 directamente dentado. 704 Catálogo principal 46
