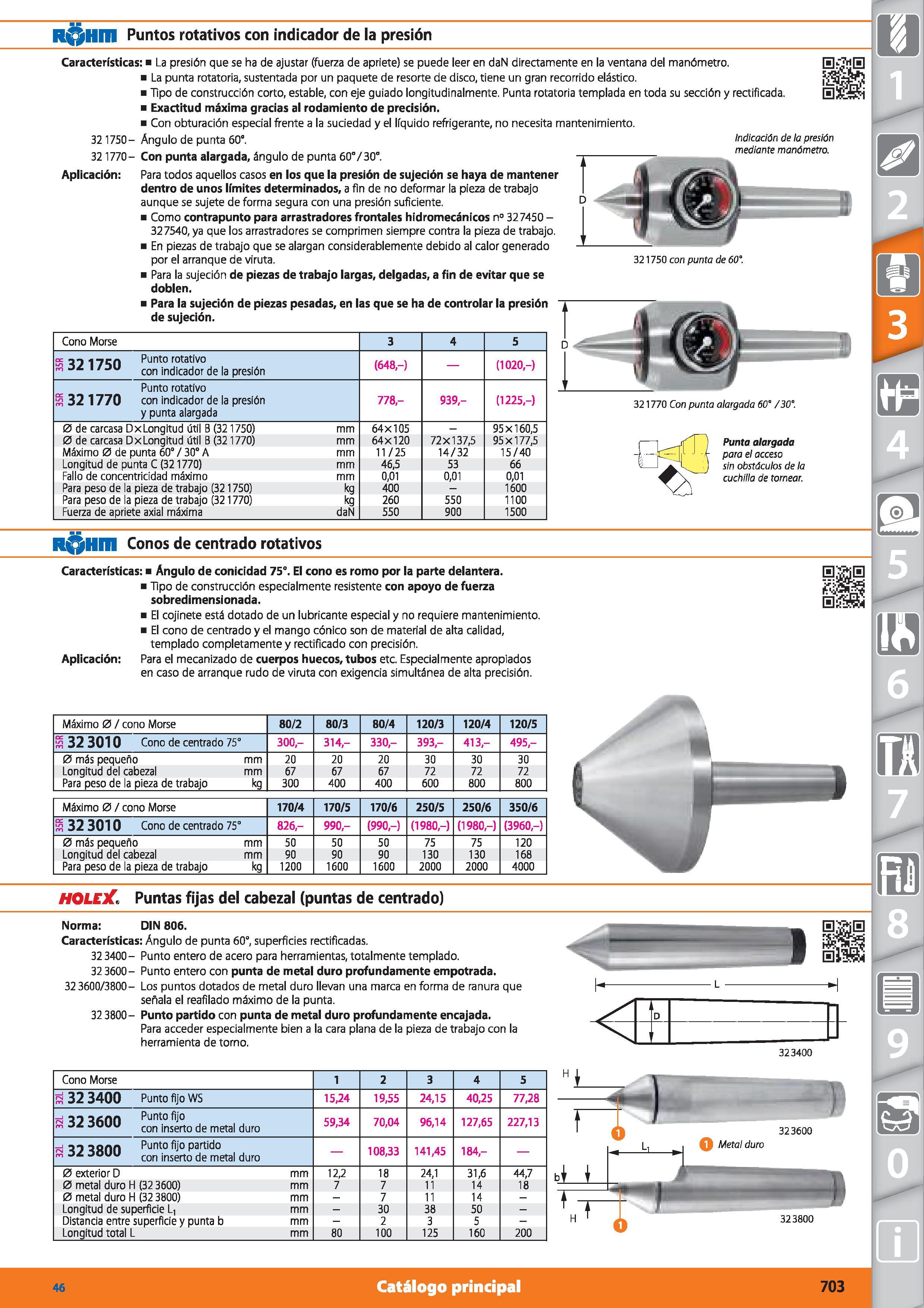

R Hm Puntos rotativos con indicador de la presión Características: La presión que se ha de ajustar (fuerza de apriete) se puede leer en daN directamente en la ventana del manómetro. La punta rotatoria, sustentada por un paquete de resorte de disco, tiene un gran recorrido elástico. Tipo de construcción corto, estable, con eje guiado longitudinalmente. Punta rotatoria templada en toda su sección y rectificada. Exactitud máxima gracias al rodamiento de precisión, Con obturación especial frente a la suciedad y el líquido refrigerante, no necesita mantenimiento. 32 1750- Ángulo de punta 60°. 32 1770- Con punta alargada, ángulo de punta 60°/30°. Aplicación: Para todos aquellos casos en los que la presión de sujeción se haya de mantener dentro de unos límites determinados, a fin de no deformar la pieza de trabajo aunque se sujete de forma segura con una presión suficiente. Como contrapunto para arrastradores frontales hidromecánicos n° 327450 -327540, ya que los arrastradores se comprimen siempre contra la pieza de trabajo. En piezas de trabajo que se alargan considerablemente debido al calor generado por el arranque de viruta. Para la sujeción de piezas de trabajo largas, delgadas, a fin de evitar que se doblen. Para la sujeción de piezas pesadas, en las que se ha de controlar la presión de sujeción. Cono Morse 3 4 5 K 39 1750 Punt0 rotativo S oi. /JU con ¡n(j¡ca(jor (je a presión (648,-) (1020,-) Punto rotativo H 32 1770 con indicador de la presión y punta alargada 778,- 939- (1225,-) 0 de carcasa Dx Longitud útil B (321750) mm 64x105 - 95x160,5 0 de carcasa Dx Longitud útil B (321770) mm 64x120 72x137,5 95x177,5 Máximo 0 de punta 60° / 30° A mm 11/25 14/32 15/40 Longitud de punta C (321770) mm 46,5 53 66 Fallo de concentricidad máximo mm 0,01 0,01 0,01 Para peso de la pieza de trabajo (321750) kg 400 - 1600 Para peso de la pieza de trabajo (321770) kg 260 550 1100 Fuerza de apriete axial máxima daN 550 900 1500 321770 Con punta alargada 60° /30°. Punta alargada para el acceso sin obstáculos de la cuchilla de tornear. R Hm Conos de centrado rotativos Características: Angulo de conicidad 75°. El cono es romo por la parte delantera. Tipo de construcción especialmente resistente con apoyo de fuerza sobredimensionada. El cojinete está dotado de un lubricante especial y no requiere mantenimiento. El cono de centrado y el mango cónico son de material de alta calidad, templado completamente y rectificado con precisión. Aplicación: Para el mecanizado de cuerpos huecos, tubos etc. Especialmente apropiados en caso de arranque rudo de viruta con exigencia simultánea de alta precisión. Máximo 0 / cono Morse 80/2 80/3 80/4 120/3 120/4 120/5 ífl 32 3010 Cono de centrado 75° 300,- 314,- 330,- 393,- 413,- 495,- 0 más pequeño mm 20 20 20 30 30 30 Longitud del cabezal mm 67 67 67 72 72 72 Para peso de la pieza de trabajo kg 300 400 400 600 800 800 Máximo 0 / cono Morse 170/4 170/5 170/6 250/5 250/6 350/6 S 32 3010 Cono de centrado 75° 826- 990- (990,-) (1980,-) (1980,-) (3960,-) 0 más pequeño mm 50 50 50 75 75 120 Longitud del cabezal mm 90 90 90 130 130 168 Para peso de la pieza de trabajo kg 1200 1600 1600 2000 2000 4000 HOLEJC1 Puntas fijas del cabezal (puntas de centrado) Norma: DIN 806. Características: Ángulo de punta 60°, superficies rectificadas. 32 3400- Punto entero de acero para herramientas, totalmente templado. 32 3600- Punto entero con punta de metal duro profundamente empotrada. 32 3600/3800- Los puntos dotados de metal duro llevan una marca en forma de ranura que señala el reafilado máximo de la punta. 32 3800- Punto partido con punta de metal duro profundamente encajada. Para acceder especialmente bien a la cara plana de la pieza de trabajo con la herramienta de torno. Cono Morse 1 2 3 4 5 S 32 3400 Punto fijo WS 15,24 19,55 24,15 40,25 77,28 pj Punto fijo m con inserto de metal duro 59,34 70,04 96,14 127,65 227,13 i n Tnnn Punto fijo partido m oí SOUU con ¡nsert0 de metal duro 108,33 141,45 184,- 0 exterior D mm 12,2 18 24,1 31,6 44,7 0 metal duro H (32 3600) mm 7 7 11 14 18 0 metal duro H (32 3800) mm - 7 11 14 - Longitud de superficie L, mm - 30 38 50 - Distancia entre superficie y punta b mm 2 3 5 Longitud total L mm 80 100 125 160 200 46 Catálogo principal
