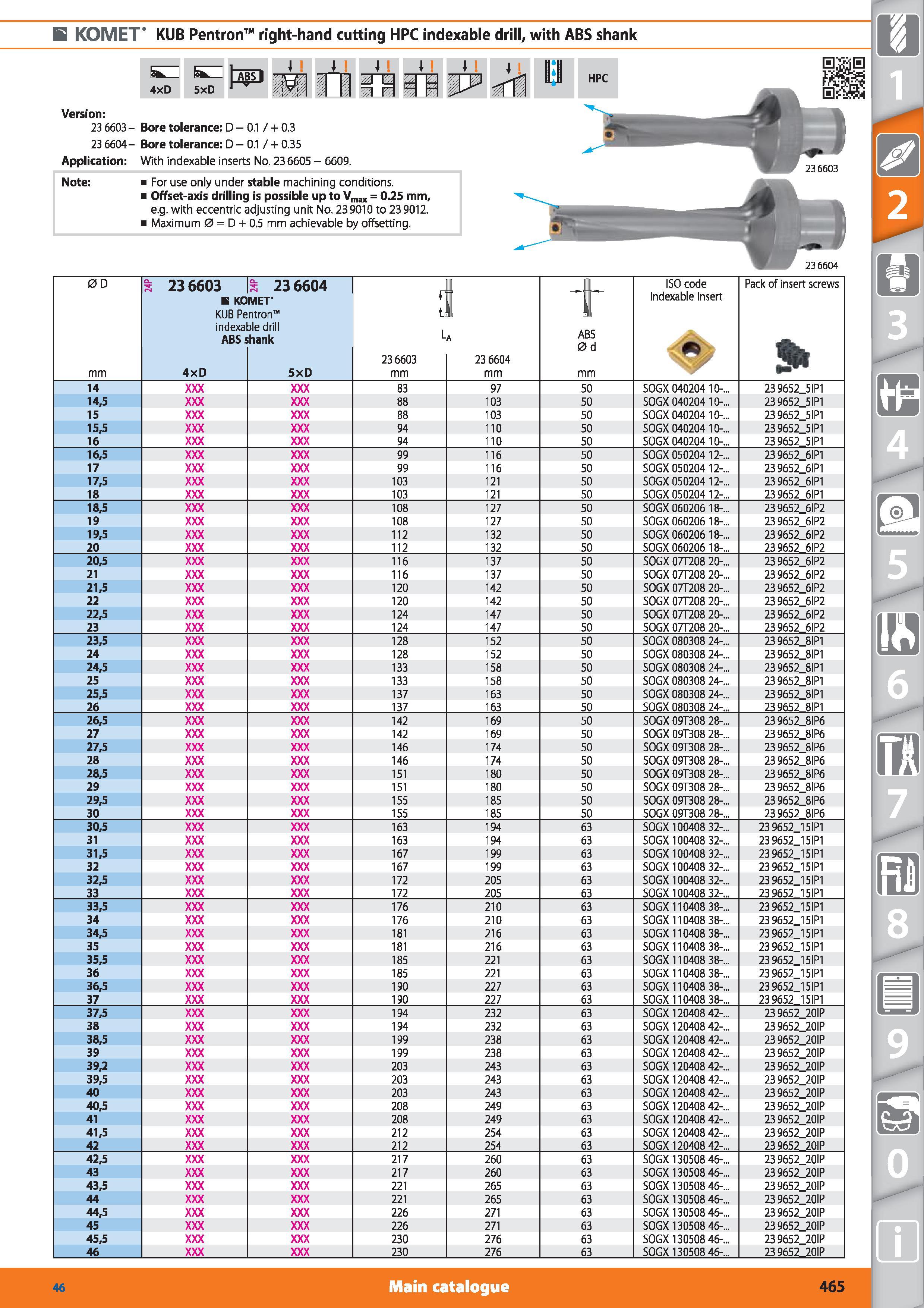

KOMET KUB Pentron right-hand cutting HPC indexable drill, with ABS shank 4xD 5xD ABS Version 23 6603 - Bore tolerance D - 0.1 / + 0.3 23 6604- Bore tolerance D - 0.1 / + 0.35 Application With indexable inserts No. 23 6605 - 6609. Note For use only under stable machining conditions. Offset-axis drilling is possible up to Vmax 0.25 mm, e.g. with eccentric adjusting unit No. 239010 to 23 9012. Maximum 0 D + 0.5 mm achievable by offsetting. 236604 0 D mm a 23 6603 B KO KUB Pe indexa ABSs 4xD s 236604 MET- ntron ale drill hank 5xD d L 236603 mm 23 6604 mm 1 AB 0 mr S d n ISO code indexable insert m Pack of insert screws 3 14 83 97 50 SOGX 040204 10-. 23 9652_5IP1 14,5 88 103 50 SOGX 040204 10-. 239652 5IP1 15 88 103 50 SOGX 040204 10-. 239652 5IP1 15,5 94 110 50 SOGX 040204 10-. 239652 5IP1 16 94 110 50 SOGX 040204 10-. 239652 5IP1 16,5 99 116 50 SOGX 050204 12-. 239652 6IP1 17 99 116 50 SOGX 050204 12-. 239652 6IP1 17,5 103 121 50 SOGX 050204 12-. 239652 6IP1 18 103 121 50 SOGX 050204 12-. 239652 6IP1 18,5 108 127 50 SOGX 060206 18-. 239652 6IP2 19 108 127 50 SOGX 060206 18-. 239652 6IP2 19,5 112 132 50 SOGX 060206 18-. 239652 6IP2 20 112 132 50 SOGX 060206 18-. 239652 6IP2 20,5 116 137 50 SOGX 07T208 20-. 239652 6IP2 21 116 137 50 SOGX 07T208 20-. 239652_6IP2 21,5 120 142 50 SOGX 07T208 20-. 239652 6IP2 22 120 142 50 SOGX 07T208 20-. 239652 6IP2 22,5 124 147 50 SOGX 07T208 20-. 239652 6IP2 23 124 147 50 SOGX 07T208 20-. 239652 6IP2 23,5 128 152 50 SOGX 080308 24-. 23 9652_8IP1 24 128 152 50 SOGX 080308 24-. 239652_8IP1 24,5 133 158 50 SOGX 080308 24-. 239652 8IP1 25 133 158 50 SOGX 080308 24-. 23 9652_8IP1 25,5 137 163 50 SOGX 080308 24-. 239652 8IP1 26 137 163 50 SOGX 080308 24-. 239652 8IP1 26,5 142 169 50 SOGX 09T308 28-. 23 9652_8IP6 27 142 169 50 SOGX 09T308 28-. 239652 8IP6 27,5 146 174 50 SOGX 09T308 28-. 239652 8IP6 28 146 174 50 SOGX 09T308 28-. 23 9652_81P6 28,5 151 180 50 SOGX 09T308 28-. 239652 8IP6 29 151 180 50 SOGX 09T308 28-. 239652 8IP6 29,5 155 185 50 SOGX 09T308 28-. 239652 8IP6 30 155 185 50 SOGX 09T308 28-. 239652 8IP6 30,5 163 194 63 SOGX 100408 32-. 239652 15IP1 31 163 194 63 SOGX 100408 32-. 239652J5IP1 31,5 167 199 63 SOGX 100408 32-. 239652 15IP1 32 167 199 63 SOGX 100408 32-. 239652J5IP1 32,5 172 205 63 SOGX 100408 32-. 239652 15IP1 33 172 205 63 SOGX 100408 32-. 239652 15IP1 33,5 176 210 63 SOGX 110408 38-. 23 9652 15IP1 34 176 210 63 SOGX 110408 38-. 239652 15IP1 34,5 181 216 63 SOGX 110408 38-. 239652 15IP1 35 181 216 63 SOGX 110408 38-. 239652J5IP1 35,5 185 221 63 SOGX 110408 38-. 239652 15IP1 36 185 221 63 SOGX 110408 38-. 239652 15IP1 36,5 190 227 63 SOGX 110408 38-. 239652 15IP1 37 190 227 63 SOGX 110408 38-. 239652 15IP1 37,5 194 232 63 SOGX 120408 42-. 239652 20IP 38 194 232 63 SOGX 120408 42-. 23 9652_20IP 38,5 199 238 63 SOGX 120408 42-. 239652 20IP 39 199 238 63 SOGX 120408 42-. 239652 20IP 39,2 203 243 63 SOGX 120408 42-. 23 9652_20IP 39,5 203 243 63 SOGX 120408 42-. 239652 20IP 40 203 243 63 SOGX 120408 42-. 239652 20IP 40,5 208 249 63 SOGX 120408 42-. 23 9652_20IP 41 208 249 63 SOGX 120408 42-. 239652 20IP 41,5 212 254 63 SOGX 120408 42-. 23 9652_20IP 42 212 254 63 SOGX 120408 42-. 239652 20IP 42,5 217 260 63 SOGX 130508 46-. 239652 20IP 43 217 260 63 SOGX 130508 46-. 23 9652_20IP 43,5 221 265 63 SOGX 130508 46-. 23 9652_20IP 44 221 265 63 SOGX 130508 46-. 239652 20IP 44,5 226 271 63 SOGX 130508 46-. 23 9652_20IP 45 226 271 63 SOGX 130508 46-. 23 9652_20IP 45,5 230 276 63 SOGX 130508 46-. 239652 20IP 46 230 276 63 SOGX 130508 46-. 239652 20IP Main catalogue Hoffmann Group 46 465
