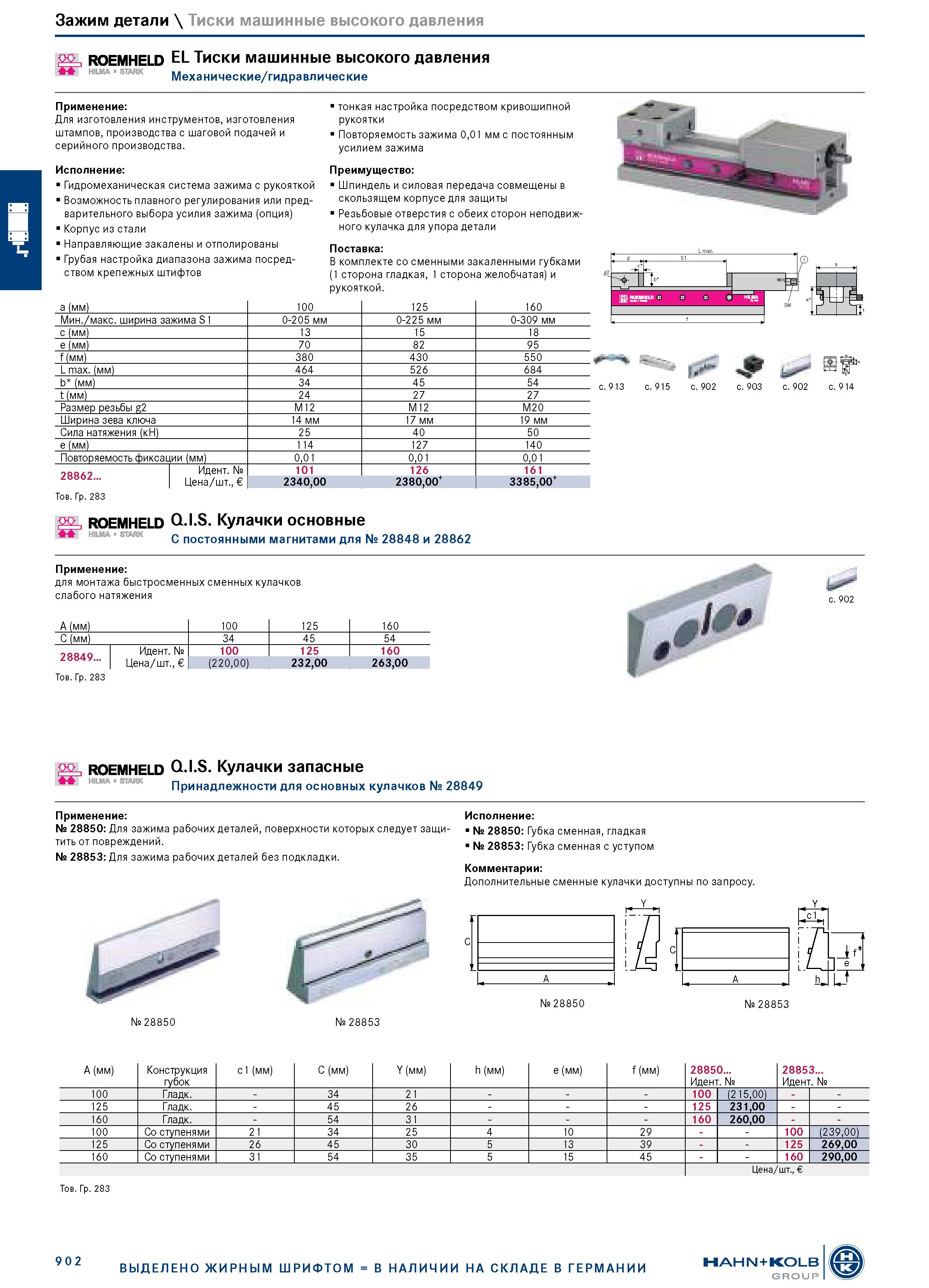

Зажим детали \ Тиски машинные высокого давления ROEMHELD EL Тиски машинные высокого давления Механические/гидравличес кие Применение: Для изготовления инструментов, изготовления штампов, производства с шаговой подачей и серийного производства. Исполнение: Гидромеханическая система зажима с рукояткой Возможность плавного регулирования или предварительного выбора усилия зажима (опция) Корпус из стали Направляющие закалены и отполированы Грубая настройка диапазона зажима посредством крепежных штифтов тонкая настройка посредством кривошипной рукоятки Повторяемость зажима 0,01 мм с постоянным усилием зажима Преимущество: Шпиндель и силовая передача совмещены в скользящем корпусе для защиты Резьбовые отверстия с обеих сторон неподвижного кулачка для упора детали Поставка: В комплекте со сменными закаленными губками (1 сторона гладкая, 1 сторона желобчатая) и рукояткой. a (мм) 100 125 160 Мин./макс. ширина зажима S1 0-205 мм 0-225 мм 0-309 мм c (мм) 13 15 18 e (мм) 70 82 95 f (мм) 380 430 550 L max. (мм) 464 526 684 b (мм) 34 45 54 t (мм) 24 27 27 Размер резьбы g2 M12 M12 M20 Ширина зева ключа 14 мм 17 мм 19 мм Сила натяжения (кН) 25 40 50 e (мм) 114 127 140 Повторяемость фиксации (мм) 0,01 0,01 0,01 I Идент. № 28862 Цена/шт., 101 126 161 2340,00 2380,00+ 3385,00+ Тов. Гр. 283 ROEMHELD Q.I.S. Кулачки основные С постоянными магнитами для № 28848 и 28862 1 и ' с. 902 с. 902 Применение: для монтажа быстросменных сменных кулачков слабого натяжения A (мм) 100 125 160 C (мм) 34 45 54 28849... Идент. № 100 125 160 Цена/шт., (220,00) 232,00 263,00 Тов. Гр. 283 с. 902 с. 903 ROEMHELD Q.I.S. Кулачки запасные HILMA 1 STARK Принадлежности для основных кулачков № 28849 Применение: Исполнение: № 28850: Для зажима рабочих деталей, поверхности которых следует защи- № 28850: Губка сменная, гладкая № 28853: Губка сменная с уступом тить от повреждений. № 28853: Для зажима рабочих деталей без подкладки. Комментарии: Дополнительные сменные кулачки доступны по запросу. № 28850 № 28850 № 28853 Y C A A (мм) Конструкция губок c1 (мм) C (мм) Y (мм) h (мм) e (мм) f (мм) 28850... Идент. № 28853... Идент. № 100 Гладк. - 34 21 - - - 100 (215,00) - - 125 Гладк. - 45 26 - - - 125 231,00 - - 160 Гладк. - 54 31 - - - 160 260,00 - - 100 Со ступенями 21 34 25 4 10 29 - - 100 (239,00) 125 Со ступенями 26 45 30 5 13 39 - - 125 269,00 160 Со ступенями 31 54 35 5 15 45 - - 160 290,00 Цена/шт., Тов. Гр. 283 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
