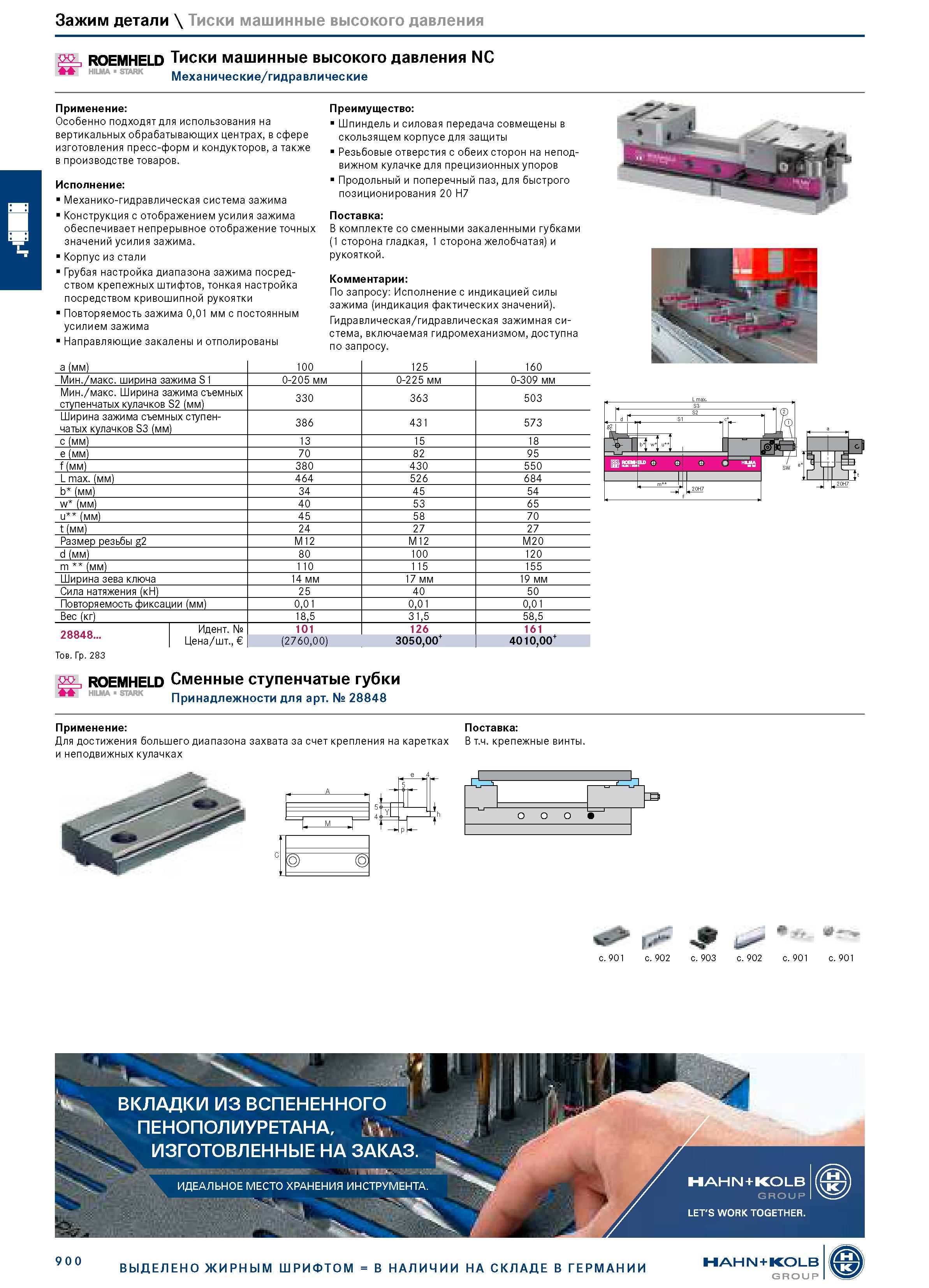

Зажим детали \ Тиски машинные высокого давления ROEMHELD Тиски машинные высокого давления NC Механические/гидравличес кие Применение: Особенно подходят для использования на вертикальных обрабатывающих центрах, в сфере изготовления пресс-форм и кондукторов, а также в производстве товаров. Исполнение: Механико-гидравлическая система зажима Конструкция с отображением усилия зажима обеспечивает непрерывное отображение точных значений усилия зажима. Корпус из стали Грубая настройка диапазона зажима посредством крепежных штифтов, тонкая настройка посредством кривошипной рукоятки Повторяемость зажима 0,01 мм с постоянным усилием зажима Направляющие закалены и отполированы Преимущество: Шпиндель и силовая передача совмещены в скользящем корпусе для защиты Резьбовые отверстия с обеих сторон на неподвижном кулачке для прецизионных упоров Продольный и поперечный паз, для быстрого позиционирования 20 H7 Поставка: В комплекте со сменными закаленными губками (1 сторона гладкая, 1 сторона желобчатая) и рукояткой. Комментарии: По запросу: Исполнение с индикацией силы зажима (индикация фактических значений). Гидравлическая/гидравлическая зажимная система, включаемая гидромеханизмом, доступна по запросу. a (мм) 100 125 160 Мин./макс. ширина зажима S1 0-205 мм 0-225 мм 0-309 мм Мин./макс. Ширина зажима съемных ступенчатых кулачков S2 (мм) 330 363 503 Ширина зажима съемных ступенчатых кулачков S3 (мм) 386 431 573 c (мм) 13 15 18 e (мм) 70 82 95 f (мм) 380 430 550 L max. (мм) 464 526 684 b (мм) 34 45 54 w (мм) 40 53 65 u (мм) 45 58 70 t (мм) 24 27 27 Размер резьбы g2 M12 M12 M20 d (мм) 80 100 120 m (мм) 110 115 155 Ширина зева ключа 14 мм 17 мм 19 мм Сила натяжения (кН) 25 40 50 Повторяемость фиксации (мм) 0,01 0,01 0,01 Вес (кг) 18,5 31,5 58,5 I Идент. № 28848... Цена/шт., 101 126 161 (2760,00) 3050,00+ 4010,00+ Тов. Гр. 283 ROEMHELD Сменные ступенчатые губки Принадлежности для арт. № 28848 с. 902 с. 903 с. 902 с. 901 с. 901
