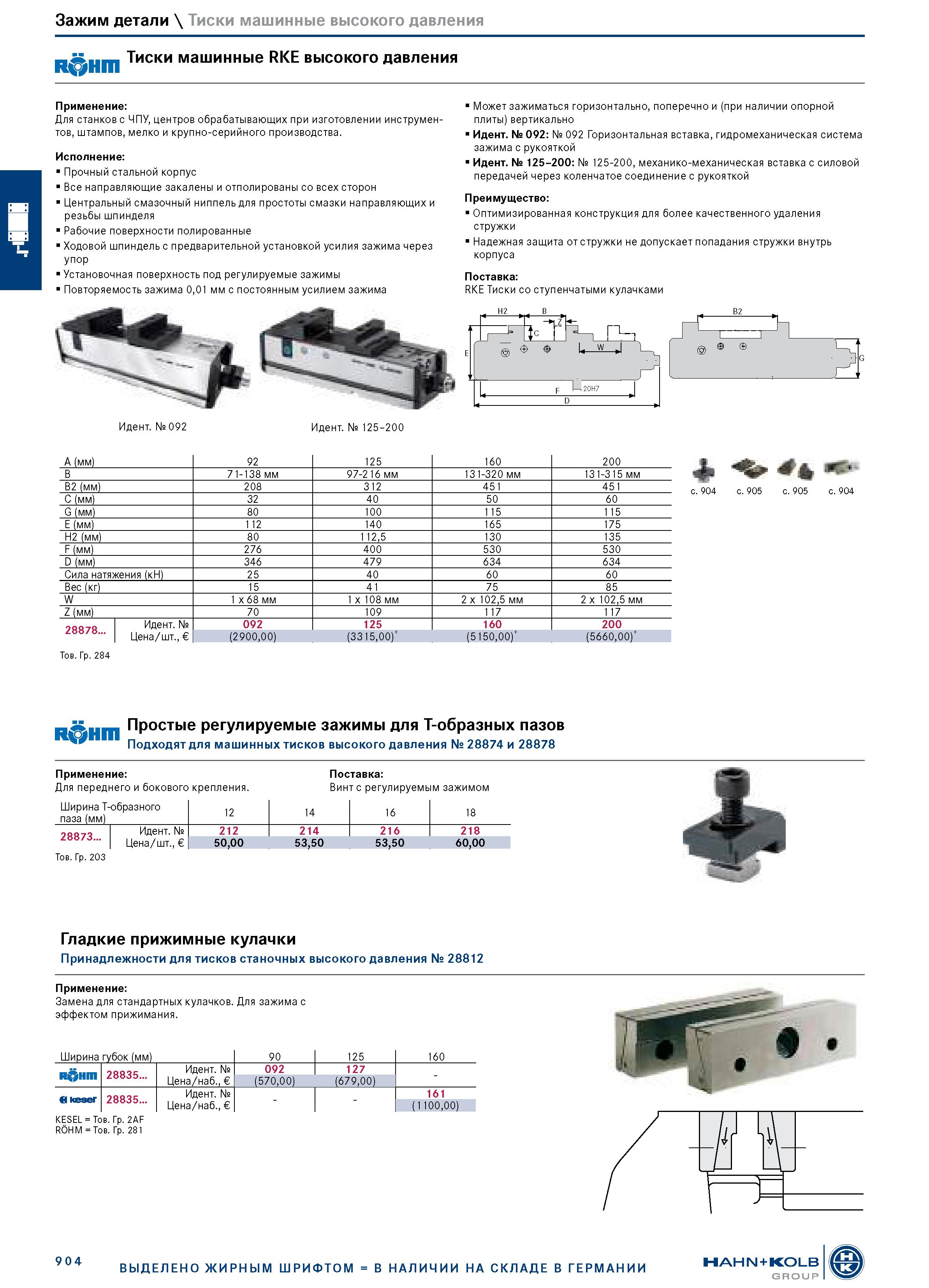

Зажим детали \ Тиски машинные высокого давления П Нт Тиски машинные RKE высокого давления Применение: Для станков с ЧПУ, центров обрабатывающих при изготовлении инструментов, штампов, мелко и крупно-серийного производства. Исполнение: Прочный стальной корпус Все направляющие закалены и отполированы со всех сторон Центральный смазочный ниппель для простоты смазки направляющих и резьбы шпинделя Рабочие поверхности полированные Ходовой шпиндель с предварительной установкой усилия зажима через упор Установочная поверхность под регулируемые зажимы Повторяемость зажима 0,01 мм с постоянным усилием зажима Может зажиматься горизонтально, поперечно и (при наличии опорной плиты) вертикально Идент. № 092: № 092 Горизонтальная вставка, гидромеханическая система зажима с рукояткой Идент. № 125-200: № 125-200, механико-механическая вставка с силовой передачей через коленчатое соединение с рукояткой Преимущество: Оптимизированная конструкция для более качественного удаления стружки Надежная защита от стружки не допускает попадания стружки внутрь корпуса Поставка: RKE Тиски со ступенчатыми кулачками 1> 1 г1- W Идент. № 092 Идент. № 125-200 A (мм) 92 125 160 200 B 71-138 мм 97-216 мм 131-320 мм 131-315 мм B2 (мм) 208 312 451 451 C (мм) 32 40 50 60 G (мм) 80 100 115 115 E (мм) 112 140 165 175 H2 (мм) 80 112,5 130 135 F (мм) 276 400 530 530 D (мм) 346 479 634 634 Сила натяжения (кН) 25 40 60 60 Вес (кг) 15 41 75 85 W 1 x 68 мм 1x 108 мм 2 x 102,5 мм 2 x 102,5 мм Z (мм) 70 109 117 117 I Идент. № 092 125 160 200 28878... Цена/шт., (2900,00) (3315,00)+ (5150,00)+ (5660,00)+ Тов. Гр. 284 R Hm Простые регулируемые зажимы для T-образных пазов Подходят для машинных тисков высокого давления № 28874 и 28878 Применение: Для переднего и бокового крепления. Поставка: Винт с регулируемым зажимом Ширина Т-образного паза (мм) 12 14 16 18 28873... I .. Идент. № Цена/шт., 212 214 216 218 50,00 53,50 53,50 60,00 Тов. Гр. 203 Гладкие прижимные кулачки Принадлежности для тисков станочных высокого давления № 28812 Применение: Замена для стандартных кулачков. Для зажима с эффектом прижимания. Ширина губок (мм) 90 125 160 н нт 28835... Идент. № 092 127 Цена/наб., (570,00) (679,00) fl keser 28835... Идент. № 161 Цена/наб., (1100,00) KESEL = Тов. Гр. 2AF ROHM = Тов. Гр. 281 904 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP H2 B B2 G 20H7 D с. 904 с. 905 с. 905 с. 904
