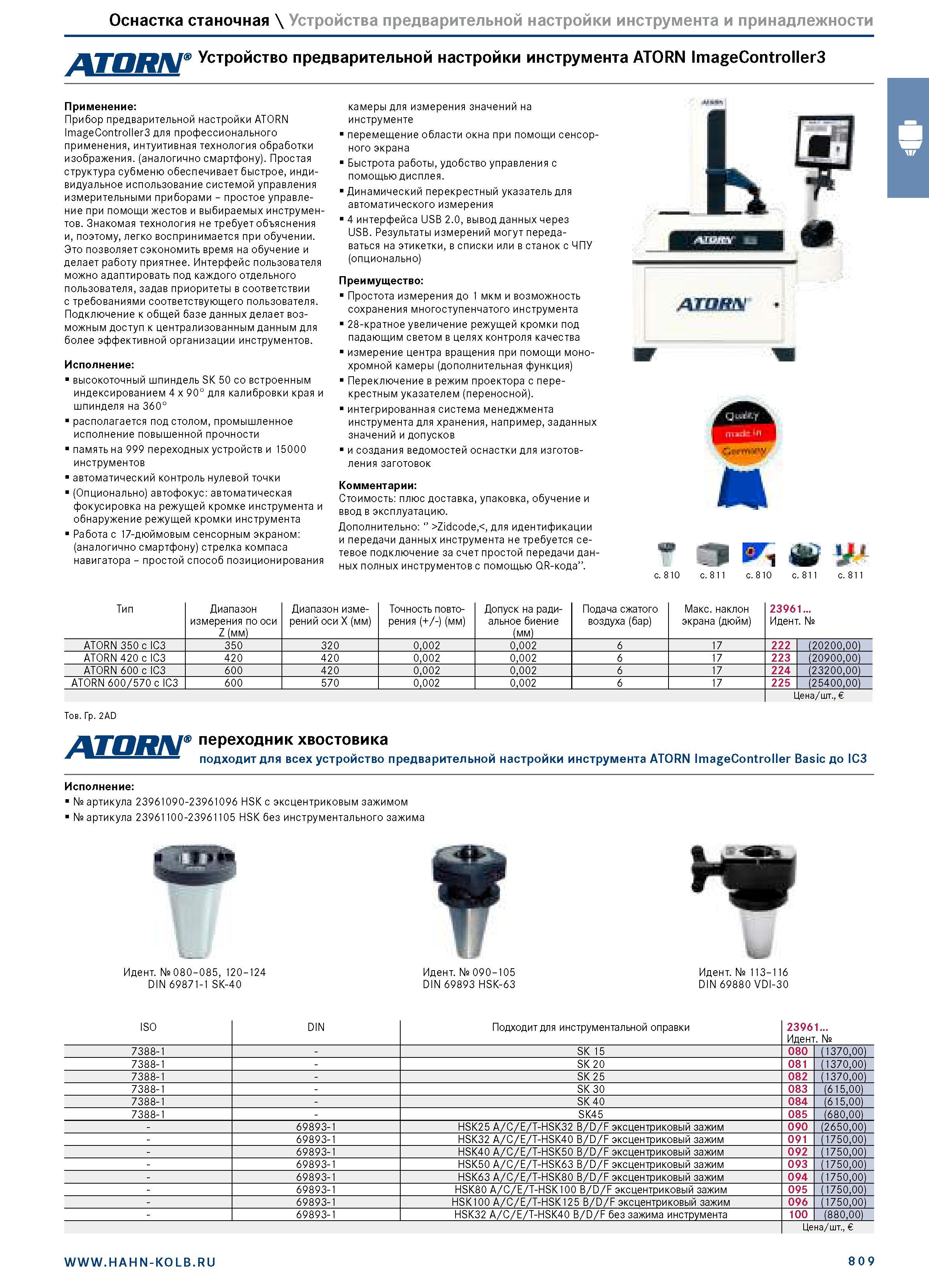

Оснастка станочная \ Устройства предварительной настройки инструмента и принадлежности ' Устройство предварительной настройки инструмента ATORN ImageController3 Применение: Прибор предварительной настройки ATORN ImageController3 для профессионального применения, интуитивная технология обработки изображения. (аналогично смартфону). Простая структура субменю обеспечивает быстрое, индивидуальное использование системой управления измерительными приборами - простое управление при помощи жестов и выбираемых инструментов. Знакомая технология не требует объяснения и, поэтому, легко воспринимается при обучении. Это позволяет сэкономить время на обучение и делает работу приятнее. Интерфейс пользователя можно адаптировать под каждого отдельного пользователя, задав приоритеты в соответствии с требованиями соответствующего пользователя. Подключение к общей базе данных делает возможным доступ к централизованным данным для более эффективной организации инструментов. Исполнение: высокоточный шпиндель SK 50 со встроенным индексированием 4 x 90° для калибровки края и шпинделя на 360° располагается под столом, промышленное исполнение повышенной прочности память на 999 переходных устройств и 15000 инструментов автоматический контроль нулевой точки (Опционально) автофокус: автоматическая фокусировка на режущей кромке инструмента и обнаружение режущей кромки инструмента Работа с 17-дюймовым сенсорным экраном: (аналогично смартфону) стрелка компаса навигатора - простой способ позиционирования камеры для измерения значений на инструменте перемещение области окна при помощи сенсорного экрана Быстрота работы, удобство управления с помощью дисплея. Динамический перекрестный указатель для автоматического измерения 4 интерфейса USB 2.0, вывод данных через USB. Результаты измерений могут передаваться на этикетки, в списки или в станок с ЧПУ (опционально) Преимущество: Простота измерения до 1 мкм и возможность сохранения многоступенчатого инструмента 28-кратное увеличение режущей кромки под падающим светом в целях контроля качества измерение центра вращения при помощи монохромной камеры (дополнительная функция) Переключение в режим проектора с перекрестным указателем (переносной). интегрированная система менеджмента инструмента для хранения, например, заданных значений и допусков и создания ведомостей оснастки для изготовления заготовок Комментарии: Стоимость: плюс доставка, упаковка, обучение и ввод в эксплуатацию. Дополнительно: ‘’ >Zidcode, , для идентификации и передачи данных инструмента не требуется сетевое подключение за счет простой передачи данных полных инструментов с помощью QR-кода’’. Тип Диапазон измерения по оси Z (мм) Диапазон измерений оси X (мм) Точность повторения (+/-) (мм) Допуск на радиальное биение (мм) Подача сжатого воздуха (бар) Макс. наклон экрана (дюйм) 23961... Идент. № ATORN 350 с IC3 350 320 0,002 0,002 6 17 222 (20200,00) ATORN 420 с IC3 420 420 0,002 0,002 6 17 223 (20900,00) ATORN 600 с IC3 600 420 0,002 0,002 6 17 224 (23200,00) ATORN 600/570 с IC3 600 570 0,002 0,002 6 17 225 (25400,00) Цена/шт., Тов. Гр. 2AD переходник хвостовика ' подходит для всех устройство предварительной настройки инструмента ATORN ImageController Basic до IC3 Исполнение: № артикула 23961090-23961096 HSK с эксцентриковым зажимом № артикула 23961100-23961105 HSK без инструментального зажима Идент. № 080-085, 120-124 DIN 69871-1 SK-40 Идент. № 090-105 DIN 69893 HSK-63 т Идент. № 113-116 DIN 69880 VDI-30 ISO DIN Подходит для инструментальной оправки 23961... Идент. № 7388-1 - SK 15 080 (1370,00) 7388-1 - SK 20 081 (1370,00) 7388-1 - SK 25 082 (1370,00) 7388-1 - SK 30 083 (615,00) 7388-1 - SK 40 084 (615,00) 7388-1 - SK45 085 (680,00) - 69893-1 HSK25 A/C/E/T-HSK32 B/D/F эксцентриковый зажим 090 (2650,00) - 69893-1 HSK32 A/C/E/T-HSK40 B/D/F эксцентриковый зажим 091 (1750,00) - 69893-1 HSK40 A/C/E/T-HSK50 B/D/F эксцентриковый зажим 092 (1750,00) - 69893-1 HSK50 A/C/E/T-HSK63 B/D/F эксцентриковый зажим 093 (1750,00) - 69893-1 HSK63 A/C/E/T-HSK80 B/D/F эксцентриковый зажим 094 (1750,00) - 69893-1 HSK80 A/C/E/T-HSK100 B/D/F эксцентриковый зажим 095 (1750,00) - 69893-1 HSK100 A/C/E/T-HSK125 B/D/F эксцентриковый зажим 096 (1750,00) - 69893-1 HSK32 A/C/E/T-HSK40 B/D/F без зажима инструмента 100 (880,00) Цена/шт., 809
