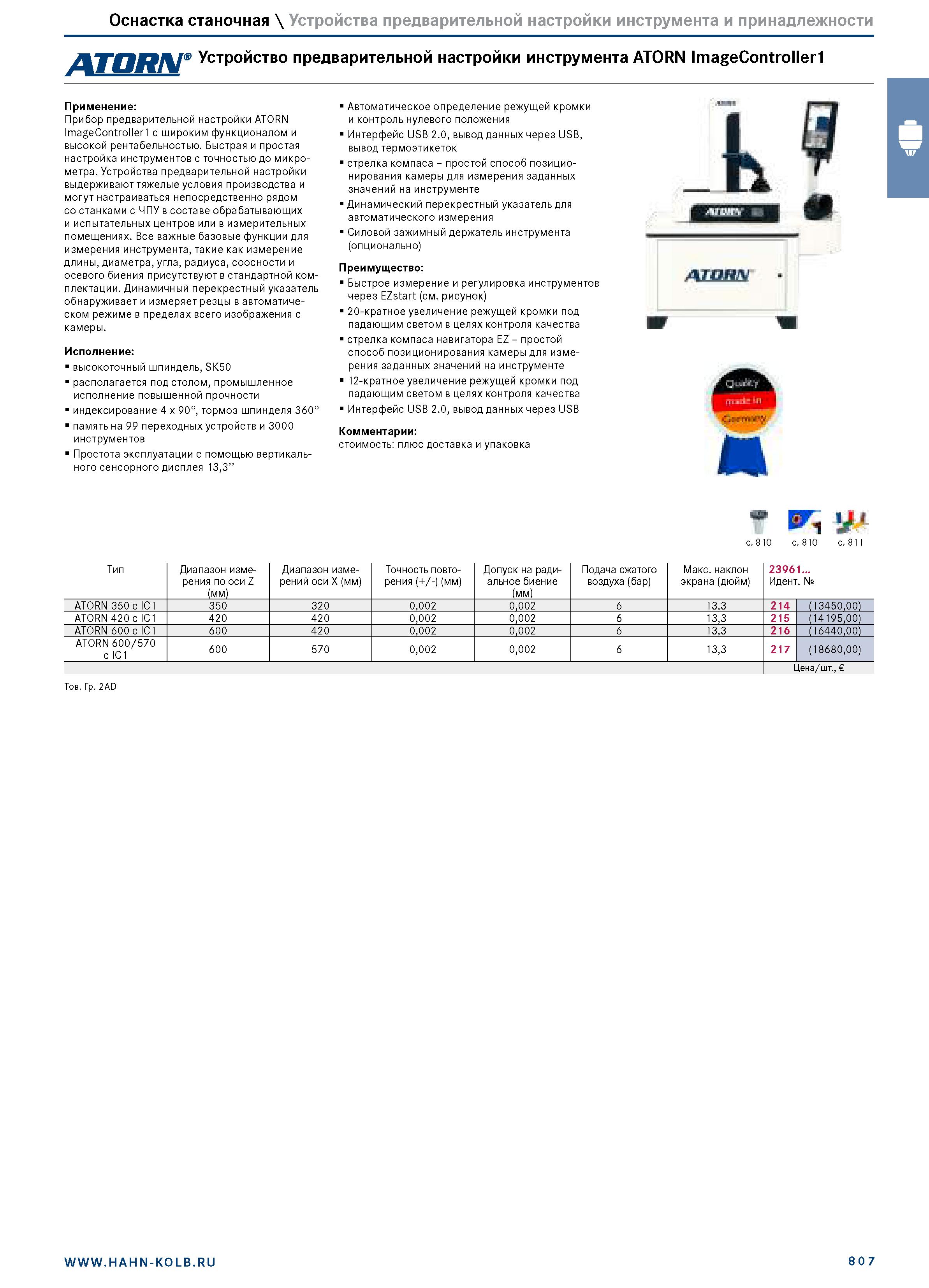

Оснастка станочная \ Устройства предварительной настройки инструмента и принадлежности лшш ' Устройство предварительной настройки инструмента ATORN ImageController1 Применение: Прибор предварительной настройки ATORN ImageControllerl с широким функционалом и высокой рентабельностью. Быстрая и простая настройка инструментов с точностью до микрометра. Устройства предварительной настройки выдерживают тяжелые условия производства и могут настраиваться непосредственно рядом со станками с ЧПУ в составе обрабатывающих и испытательных центров или в измерительных помещениях. Все важные базовые функции для измерения инструмента, такие как измерение длины, диаметра, угла, радиуса, соосности и осевого биения присутствуют в стандартной комплектации. Динамичный перекрестный указатель обнаруживает и измеряет резцы в автоматическом режиме в пределах всего изображения с камеры. Исполнение: высокоточный шпиндель, SK50 располагается под столом, промышленное исполнение повышенной прочности индексирование 4 x 90°, тормоз шпинделя 360° память на 99 переходных устройств и 3000 инструментов Простота эксплуатации с помощью вертикального сенсорного дисплея 13,3 Автоматическое определение режущей кромки и контроль нулевого положения Интерфейс USB 2.0, вывод данных через USB, вывод термоэтикеток стрелка компаса - простой способ позиционирования камеры для измерения заданных значений на инструменте Динамический перекрестный указатель для автоматического измерения Силовой зажимный держатель инструмента (опционально) Преимущество: Быстрое измерение и регулировка инструментов через EZstart (см. рисунок) 20-кратное увеличение режущей кромки под падающим светом в целях контроля качества стрелка компаса навигатора EZ - простой способ позиционирования камеры для измерения заданных значений на инструменте 12-кратное увеличение режущей кромки под падающим светом в целях контроля качества Интерфейс USB 2.0, вывод данных через USB Комментарии: стоимость: плюс доставка и упаковка с. 810 Тип Диапазон измерения по оси Z (мм) Диапазон измерений оси X (мм) Точность повторения (+/-) (мм) Допуск на радиальное биение (мм) Подача сжатого воздуха(бар) Макс. наклон экрана (дюйм) 23961... Идент. № ATORN 350 с IC1 350 320 0,002 0,002 6 13,3 214 (13450,00) ATORN 420 с IC1 420 420 0,002 0,002 6 13,3 215 (14195,00) ATORN 600 с IC1 600 420 0,002 0,002 6 13,3 216 (16440,00) ATORN 600/570 с IC1 600 570 0,002 0,002 6 13,3 217 (18680,00) Цена/шт., Тов. Гр. 2AD 807
