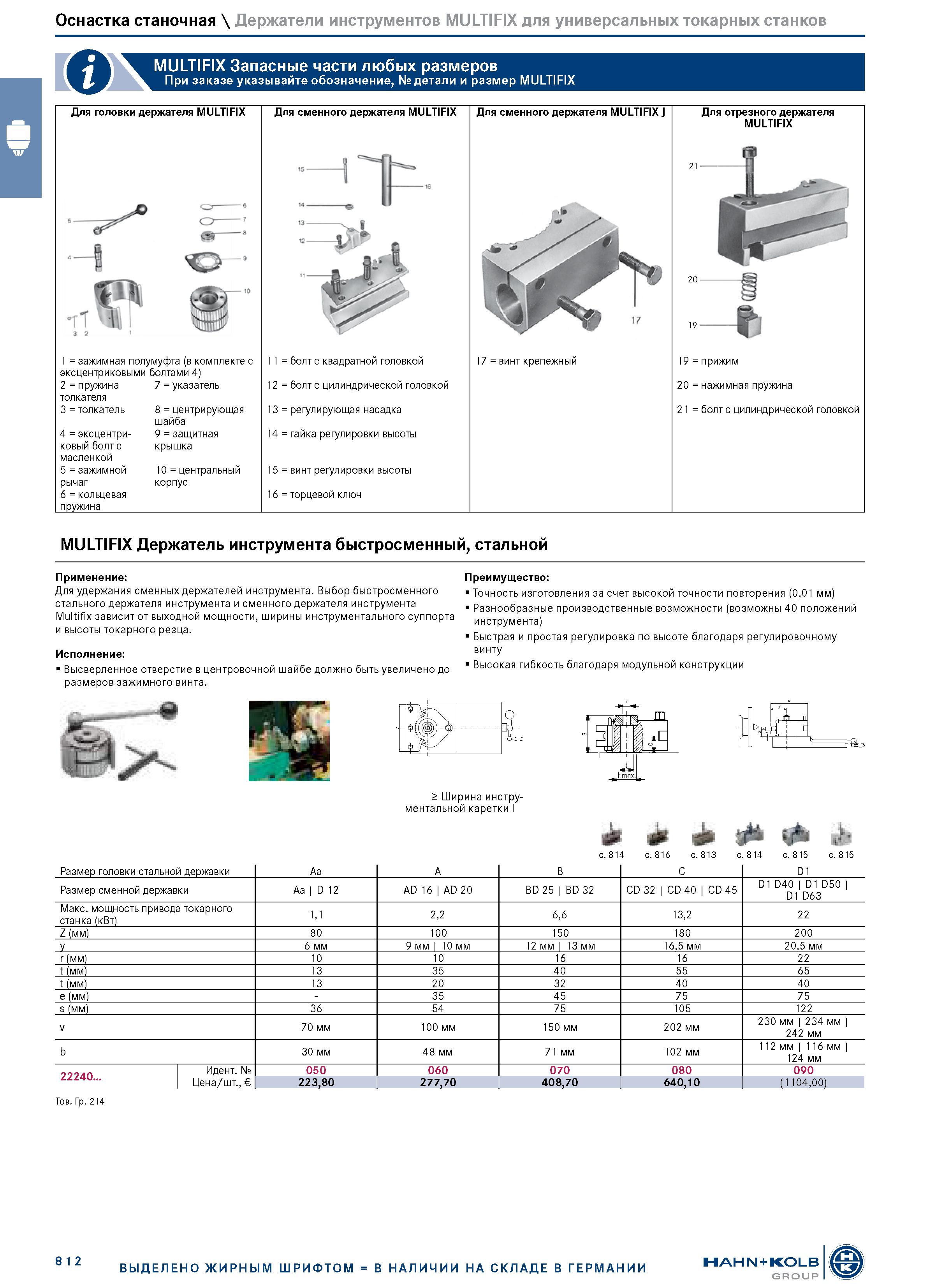

Оснастка станочная \ Держатели инструментов MULTIFIX для универсальных токарных станков MULTIFIX Запасные части любых размеров При заказе указывайте обозначение, № детали и размер MULTIFIX К№ Для головки держателя MULTIFIX 1 = зажимная полумуфта (в комплекте с эксцентриковыми болтами 4) 2 = пружина 7 = указатель толкателя 3 = толкатель 4 = эксцентриковый болт с масленкой 5 = зажимной рычаг 6 = кольцевая пружина 8 = центрирующая шайба 9 = защитная крышка 10 = центральный корпус Для сменного держателя MULTIFIX 11 = болт с квадратной головкой 12 = болт с цилиндрической головкой 13 = регулирующая насадка 14 = гайка регулировки высоты 15 = винт регулировки высоты 16 = торцевой ключ Для сменного держателя MULTIFIX J 17 = винт крепежный Для отрезного держателя MULTIFIX 19 = прижим 20 = нажимная пружина 21 = болт с цилиндрической головкой MULTIFIX Держатель инструмента быстросменный, стальной Применение: Для удержания сменных держателей инструмента. Выбор быстросменного стального держателя инструмента и сменного держателя инструмента Multifix зависит от выходной мощности, ширины инструментального суппорта и высоты токарного резца. Исполнение: Высверленное отверстие в центровочной шайбе должно быть увеличено до размеров зажимного винта. Преимущество: Точность изготовления за счет высокой точности повторения (0,01 мм) Разнообразные производственные возможности (возможны 40 положений инструмента) Быстрая и простая регулировка по высоте благодаря регулировочному винту Высокая гибкость благодаря модульной конструкции > Ширина инструментальной каретки l т с. 814 с. 816 с. 813 с. 814 с. 815 с. 815 Размер головки стальной державки Aa A B C D1 Размер сменной державки Aa D 12 AD 16 AD 20 BD 25 BD 32 CD 32 CD 40 CD 45 D1 D40 D1 D50 D1 D63 Макс. мощность привода токарного станка (кВт) 1,1 2,2 6,6 13,2 22 Z (мм) 80 100 150 180 200 У 6 мм 9 мм 10 мм 12 мм 13 мм 16,5 мм 20,5 мм r (мм) 10 10 16 16 22 t (мм) 13 35 40 55 65 t (мм) 13 20 32 40 40 e (мм) - 35 45 75 75 s (мм) 36 54 75 105 122 v 70 мм 100 мм 150 мм 202 мм 230 мм 234 мм 242 мм b 30 мм 48 мм 71 мм 102 мм 112 мм 116 мм 124 мм 22240 1 Идент. № Цена/шт., 050 060 070 080 090 223,80 277,70 408,70 640,10 (1104,00) Тов. Гр. 214 8 1 2 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
