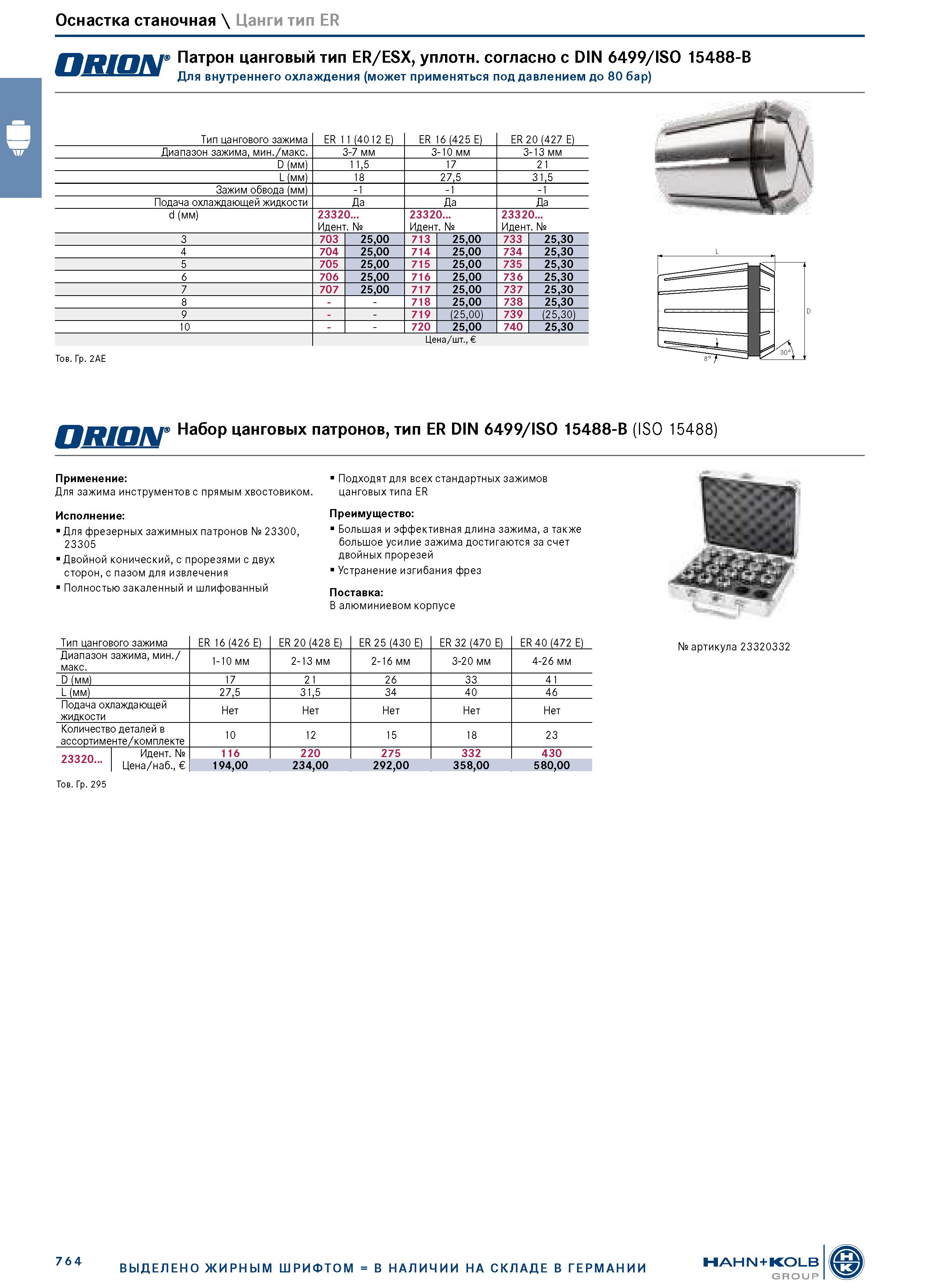

Оснастка станочная \ Цанги тип ER Патрон цанговый тип ER/ESX, уплотн. согласно с DIN 6499/ISO 15488-B -Ж Uf Для внутреннего охлаждения (может применяться под давлением до 80 бар) Тип цангового зажима ER 1 1 (4012 E) ER 6 (425 E) ER 20 (427 E) Диапазон зажима, мин./макс. 3-7 мм 3 -10 мм 3 -13 мм D (мм) 11,5 17 21 L (мм) 18 27,5 31,5 Зажим обвода (мм) -1 -1 -1 Подача охлаждающей жидкости Да Да Да d (мм) 23320... Идент. № 23320... Идент. № 23320... Идент. № 3 703 25,00 713 25,00 733 25,30 4 704 25,00 714 25,00 734 25,30 5 705 25,00 715 25,00 735 25,30 6 706 25,00 716 25,00 736 25,30 7 707 25,00 717 25,00 737 25,30 8 - - 718 25,00 738 25,30 9 - - 719 (25,00) 739 (25,30) 10 - - 720 25,00 740 25,30 Цена/шт., Тов. Гр. 2AE Набор цанговых патронов, тип ER DIN 6499/ISO 15488-B (ISO 15488) Применение: Для зажима инструментов с прямым хвостовиком. Исполнение: Для фрезерных зажимных патронов № 23300, 23305 Двойной конический, с прорезями с двух сторон, с пазом для извлечения Полностью закаленный и шлифованный Подходят для всех стандартных зажимов цанговых типа ER Преимущество: Большая и эффективная длина зажима, а также большое усилие зажима достигаются за счет двойных прорезей Устранение изгибания фрез Поставка: В алюминиевом корпусе Тип цангового зажима ER 16 (426 E) ER 20 (428 E) ER 25 (430 E) ER 32 (470 E) ER 40 (472 E) Диапазон зажима, мин./ макс. 1-10 мм 2-13 мм 2-16 мм 3-20 мм 4-26 мм D (мм) 17 21 26 33 41 L (мм) 27,5 31,5 34 40 46 Подача охлаждающей жидкости Нет Нет Нет Нет Нет Количество деталей в ассортименте/комплекте 10 12 15 18 23 23320... .. Идент. № Цена/наб., 116 220 275 332 430 194,00 234,00 292,00 358,00 580,00 № артикула 23320332 Тов. Гр. 295 764 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP
