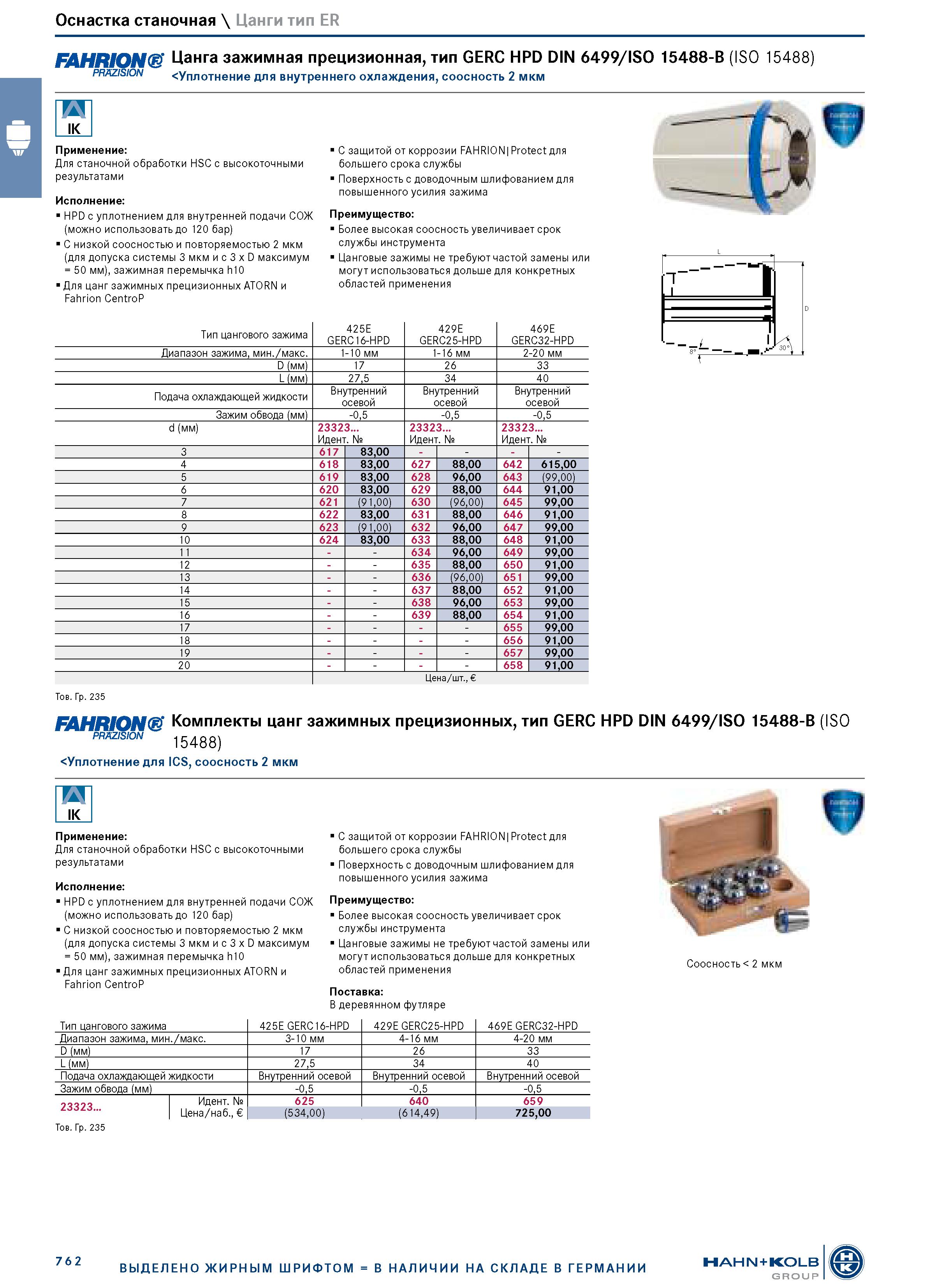

Оснастка станочная \ Цанги тип ER Цанга зажимная прецизионная, тип GERC HPD DIN 6499/ISO 15488-B (ISO 15488) prxzision Уплотнение для внутреннего охлаждения, соосность 2 мкм IK Применение: Для станочной обработки HSC с высокоточными результатами Исполнение: HPD с уплотнением для внутренней подачи СОЖ (можно использовать до 120 бар) С низкой соосностью и повторяемостью 2 мкм (для допуска системы 3 мкм и с 3 x D максимум = 50 мм), зажимная перемычка h10 Для цанг зажимных прецизионных ATORN и Fahrion CentroP С защитой от коррозии FAHRION Protect для большего срока службы Поверхность с доводочным шлифованием для повышенного усилия зажима Преимущество: Более высокая соосность увеличивает срок службы инструмента Цанговые зажимы не требуют частой замены или могут использоваться дольше для конкретных областей применения Тип цангового зажима 425E GERC16-HPD 429E GERC25-HPD 469E GERC32-HPD Диапазон зажима, мин./макс. 1-10 мм 1-16 мм 2-20 мм D (мм) 17 26 33 L (мм) 27,5 34 40 Подача охлаждающей жидкости Внутренний осевой Внутренний осевой Внутренний осевой Зажим обвода (мм) -0,5 -0,5 -0,5 d (мм) 23323... Идент. № 23323... Идент. № 23323... Идент. № 3 617 83,00 - - - - 4 618 83,00 627 88,00 642 615,00 5 619 83,00 628 96,00 643 (99,00) 6 620 83,00 629 88,00 644 91,00 7 621 (91,00) 630 (96,00) 645 99,00 8 622 83,00 631 88,00 646 91,00 9 623 (91,00) 632 96,00 647 99,00 10 624 83,00 633 88,00 648 91,00 11 - - 634 96,00 649 99,00 12 - - 635 88,00 650 91,00 13 - - 636 (96,00) 651 99,00 14 - - 637 88,00 652 91,00 15 - - 638 96,00 653 99,00 16 - - 639 88,00 654 91,00 17 - - - - 655 99,00 18 - - - - 656 91,00 19 - - - - 657 99,00 20 - - - - 658 91,00 Цена/шт., Тов. Гр. 235 FAHRION Комплекты цанг зажимных прецизионных, тип GERC HPD DIN 6499/ISO 15488-B (ISO 15488) Уплотнение для ICS, соосность 2 мкм IK Применение: Для станочной обработки HSC с высокоточными результатами Исполнение: HPD с уплотнением для внутренней подачи СОЖ (можно использовать до 120 бар) С низкой соосностью и повторяемостью 2 мкм (для допуска системы 3 мкм и с 3 x D максимум = 50 мм), зажимная перемычка h10 Для цанг зажимных прецизионных ATORN и Fahrion CentroP С защитой от коррозии FAHRION Protect для большего срока службы Поверхность с доводочным шлифованием для повышенного усилия зажима Преимущество: Более высокая соосность увеличивает срок службы инструмента Цанговые зажимы не требуют частой замены или могут использоваться дольше для конкретных областей применения Поставка: В деревянном футляре Тип цангового зажима 425E GERC16-HPD 429E GERC25-HPD 469E GERC32-HPD Диапазон зажима, мин./макс. 3-10 мм 4-16 мм 4-20 мм D (мм) 17 26 33 L (мм) 27,5 34 40 Подача охлаждающей жидкости Внутренний осевой Внутренний осевой Внутренний осевой Зажим обвода (мм) -0,5 -0,5 -0,5 23323 1 ИдеНТ. № Цена/наб., 625 640 659 (534,00) (614,49) 725,00 Соосность 2 мкм Тов. Гр. 235 762 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
