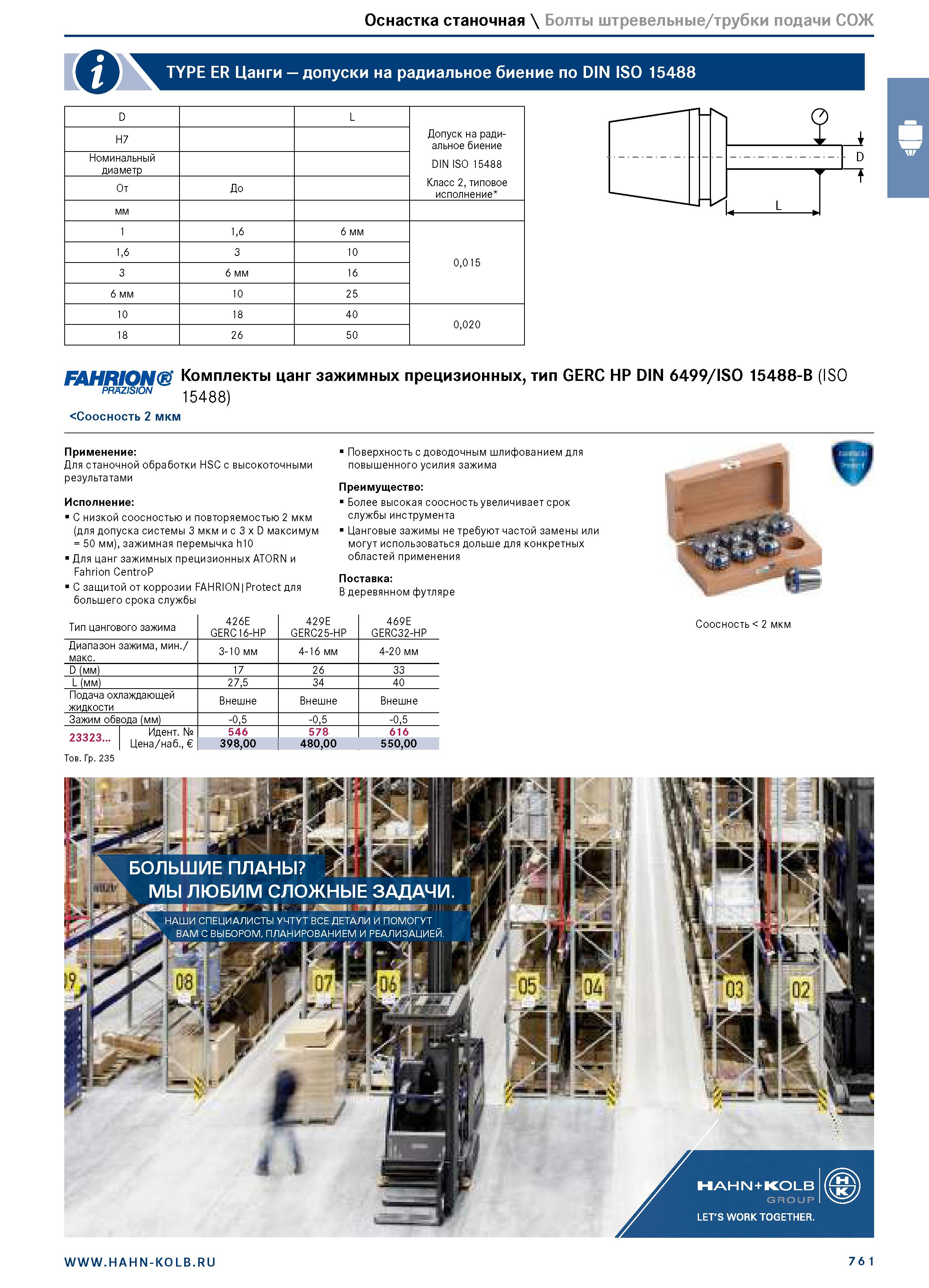

Оснастка станочная \ Болты штревельные/трубки подачи СОЖ АВ TYPE ER Цанги допуски на радиальное биение по DIN ISO 15488 D L H7 Допуск на радиальное биение Номинальный диаметр DIN ISO 15488 От До Класс 2, типовое исполнение мм 1 1,6 6 мм 1,6 3 10 0,015 3 6 мм 16 6 мм 10 25 10 18 40 0,020 18 26 50 FAHRION Комплекты цанг зажимных прецизионных, тип GERC HP DIN 6499/ISO 15488-B (ISO 15488) Соосность 2 мкм Применение: Для станочной обработки HSC с высокоточными результатами Исполнение: С низкой соосностью и повторяемостью 2 мкм (для допуска системы 3 мкм и с 3 x D максимум = 50 мм), зажимная перемычка h 10 Для цанг зажимных прецизионных ATORN и Fahrion CentroP С защитой от коррозии FAHRION Protect для большего срока службы Поверхность с доводочным шлифованием для повышенного усилия зажима Преимущество: Более высокая соосность увеличивает срок службы инструмента Цанговые зажимы не требуют частой замены или могут использоваться дольше для конкретных областей применения Поставка: В деревянном футляре Тип цангового зажима 426E GERC16-HP 429E GERC25-HP 469E GERC32-HP Диапазон зажима, мин./ макс. 3-10 мм 4-16 мм 4-20 мм D (мм) 17 26 33 L (мм) 27,5 34 40 Подача охлаждающей жидкости Внешне Внешне Внешне Зажим обвода (мм) -0,5 -0,5 -0,5 23323 1 Идент. № Цена/наб., 546 578 616 398,00 480,00 550,00 Тов. Гр. 235 Соосность 2 мкм HAHN + KOLB GROUP I LETS WORK TOGETHER. 76 1
