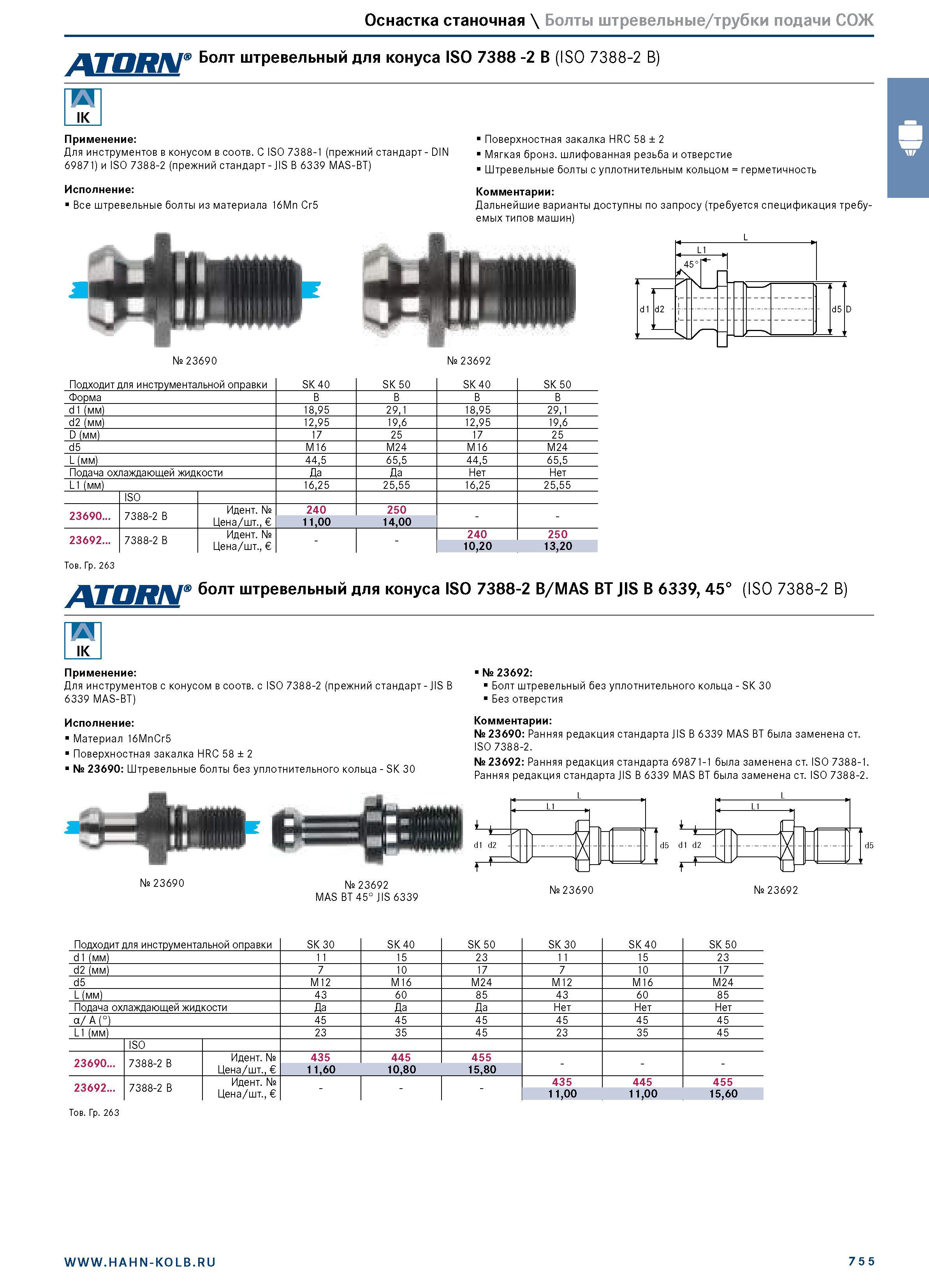

Оснастка станочная \ Болты штревельные/трубки подачи СОЖ лшш Болт штревельный для конуса ISO 7388 -2 B (ISO 7388-2 B) т IK Применение: Для инструментов в конусом в соотв. С ISO 7388-1 (прежний стандарт - DIN 69871) и iSo 7388-2 (прежний стандарт - JIS B 6339 MAS-BT) Исполнение: Все штревельные болты из материала 16Mn Cr5 Поверхностная закалка HRC 58 ± 2 Мягкая бронз. шлифованная резьба и отверстие Штревельные болты с уплотнительным кольцом = герметичность Комментарии: Дальнейшие варианты доступны по запросу (требуется спецификация требуемых типов машин) № 23690 № 23692 Подходит для инструментальной оправки SK 40 SK 50 SK 40 SK 50 Форма B B B B d1 (мм) 18,95 29,1 18,95 29,1 d2 (мм) 12,95 19,6 12,95 19,6 D (мм) 17 25 17 25 d5 M16 M24 M16 M24 L (мм) 44,5 65,5 44,5 65,5 Подача охлаждающей жидкости Да Да Нет Нет L1 (мм) 16,25 25,55 16,25 25,55 ISO 23690... 7388-2 B Идент. № 240 250 Цена/шт., 11,00 14,00 23692... 7388-2 B Идент. № 240 250 Цена/шт., 10,20 13,20 Тов. Гр. 263 ATORN болт штревельный для конуса ISO 7388-2 B/MAS BT JIS B 6339, 45° (ISO 7388-2 B) IK Применение: Для инструментов с конусом в соотв. c ISO 7388-2 (прежний стандарт - JIS B 6339 MAS-BT) Исполнение: Материал 16MnCr5 Поверхностная закалка HRC 58 ± 2 № 23690: Штревельные болты без уплотнительного кольца - SK 30 № 23692: Болт штревельный без уплотнительного кольца - SK 30 Без отверстия Комментарии: № 23690: Ранняя редакция стандарта JIS B 6339 MAS BT была заменена ст. ISO 7388-2. № 23692: Ранняя редакция стандарта 69871-1 была заменена ст. ISO 7388-1. Ранняя редакция стандарта JIS B 6339 MAS BT была заменена ст. ISO 7388-2. А d5 d1 d2 f, x № 23690 № 23692 MAS BT 45° JIS 6339 № 23690 o- № 23692 L1 L1 d1 d2 d5 Подходит для инструментальной оправки SK 30 SK 40 SK 50 SK 30 SK 40 SK 50 d1 (мм) 11 15 23 11 15 23 d2 (мм) 7 10 17 7 10 17 d5 M12 M16 M24 M12 M16 M24 L (мм) 43 60 85 43 60 85 Подача охлаждающей жидкости Да Да Да Нет Нет Нет а/ A (°) 45 45 45 45 45 45 L1 (мм) 23 35 45 23 35 45 ISO 23690... 7388-2 B Идент. № 435 445 455 Цена/шт., 11,60 10,80 15,80 23692... 7388-2 B Идент. № 435 445 455 Цена/шт., 11,00 11,00 15,60 Тов. Гр. 263 755
