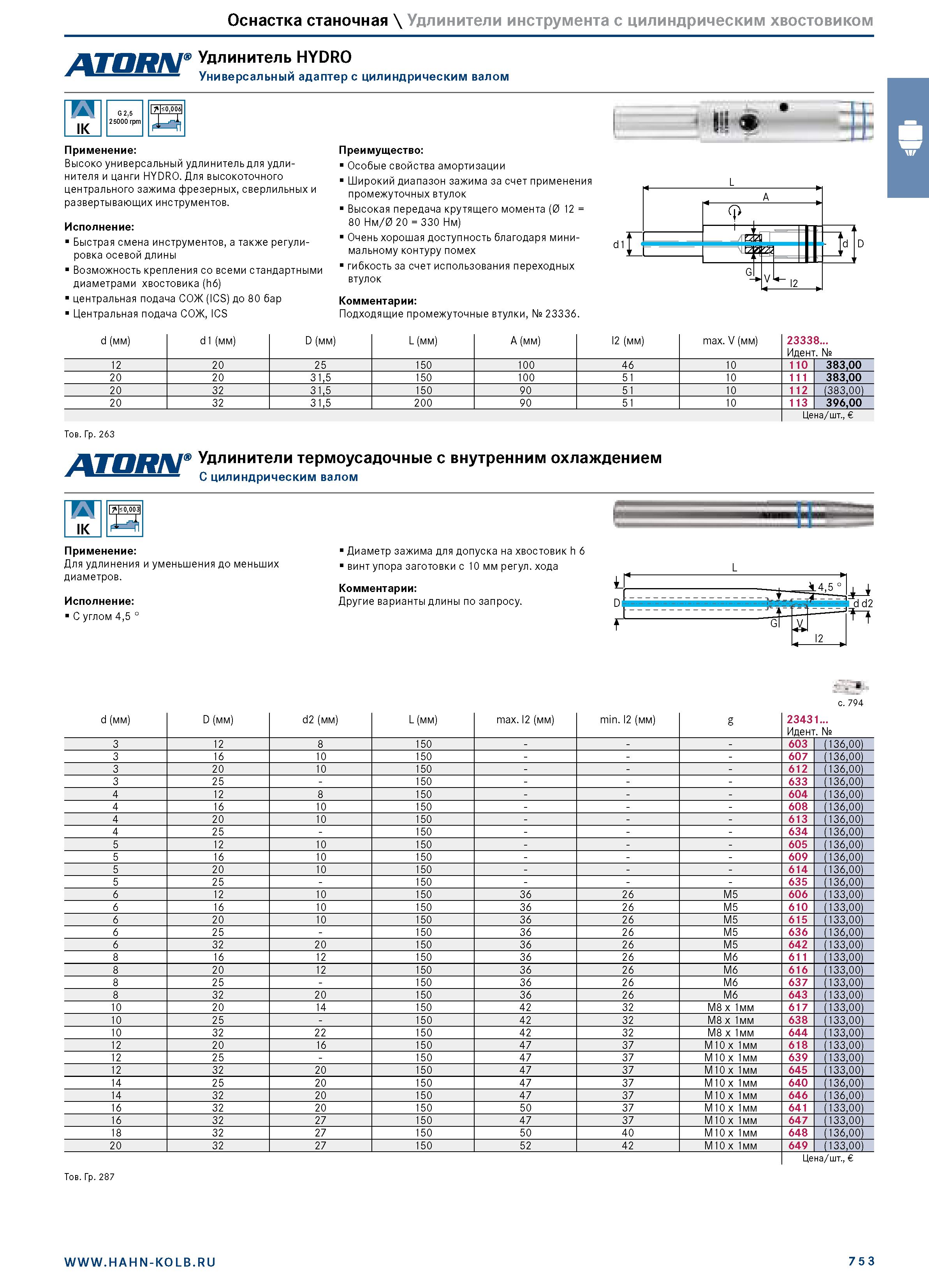

Оснастка станочная \ Удлинители инструмента с цилиндрическим хвостовиком лшш Удлинитель HYDRO Универсальный адаптер с цилиндрическим валом IK G 2,5 25000 rpm 7Ч 0,006 И Применение: Высоко универсальный удлинитель для удлинителя и цанги HYDRO. Для высокоточного центрального зажима фрезерных, сверлильных и развертывающих инструментов. Исполнение: Быстрая смена инструментов, а также регулировка осевой длины Возможность крепления со всеми стандартными диаметрами хвостовика (h6) центральная подача СОЖ (ICS) до 80 бар Центральная подача СОЖ, ICS Преимущество: Особые свойства амортизации Широкий диапазон зажима за счет применения промежуточных втулок Высокая передача крутящего момента (0 12 = 80 Нм/0 20 = 330 Нм) Очень хорошая доступность благодаря минимальному контуру помех гибкость за счет использования переходных втулок Комментарии: Подходящие промежуточные втулки, № 23336. -td а G V 12 d (мм) d1 (мм) D (мм) L (мм) A (мм) 12 (мм) max. V (мм) 23338... Идент. № 12 20 25 150 100 46 10 110 383,00 20 20 31,5 150 100 51 10 111 383,00 20 32 31,5 150 90 51 10 112 (383,00) 20 32 31,5 200 90 51 10 113 396,00 Цена/шт., Тов. Гр. 263 ATORN ' Удлинители термоусадочные с внутренним охлаждением С цилиндрическим валом т\ IK 7Ч 0,003 и Применение: Для удлинения и уменьшения до меньших диаметров. Исполнение: С углом 4,5 ° Диаметр зажима для допуска на хвостовик h 6 винт упора заготовки с 10 мм регул. хода Комментарии: Другие варианты длины по запросу. -оГ- 12 „ dd2 D L с. 794 d (мм) D (мм) d2 (мм) L (мм) max. 12 (мм) min. 12 (мм) g 23431... Идент. № 3 12 8 150 - - - 603 (136,00) 3 16 10 150 - - - 607 (136,00) 3 20 10 150 - - - 612 (136,00) 3 25 - 150 - - - 633 (136,00) 4 12 8 150 - - - 604 (136,00) 4 16 10 150 - - - 608 (136,00) 4 20 10 150 - - - 613 (136,00) 4 25 - 150 - - - 634 (136,00) 5 12 10 150 - - - 605 (136,00) 5 16 10 150 - - - 609 (136,00) 5 20 10 150 - - - 614 (136,00) 5 25 - 150 - - - 635 (136,00) 6 12 10 150 36 26 M5 606 (133,00) 6 16 10 150 36 26 M5 610 (133,00) 6 20 10 150 36 26 M5 615 (133,00) 6 25 - 150 36 26 M5 636 (136,00) 6 32 20 150 36 26 M5 642 (133,00) 8 16 12 150 36 26 M6 611 (133,00) 8 20 12 150 36 26 M6 616 (133,00) 8 25 - 150 36 26 M6 637 (133,00) 8 32 20 150 36 26 M6 643 (133,00) 10 20 14 150 42 32 M8 x 1мм 617 (133,00) 10 25 - 150 42 32 M8 x 1мм 638 (133,00) 10 32 22 150 42 32 M8 x 1мм 644 (133,00) 12 20 16 150 47 37 M10 x 1мм 618 (133,00) 12 25 - 150 47 37 M10 x 1мм 639 (133,00) 12 32 20 150 47 37 M10 x 1мм 645 (133,00) 14 25 20 150 47 37 M10 x 1мм 640 (136,00) 14 32 20 150 47 37 M10 x 1мм 646 (136,00) 16 32 20 150 50 37 M10 x 1мм 641 (133,00) 16 32 27 150 47 37 M10 x 1мм 647 (133,00) 18 32 27 150 50 40 M10 x 1мм 648 (136,00) 20 32 27 150 52 42 M10 x 1мм 649 (133,00) Цена/шт., Тов. Гр. 287 753
