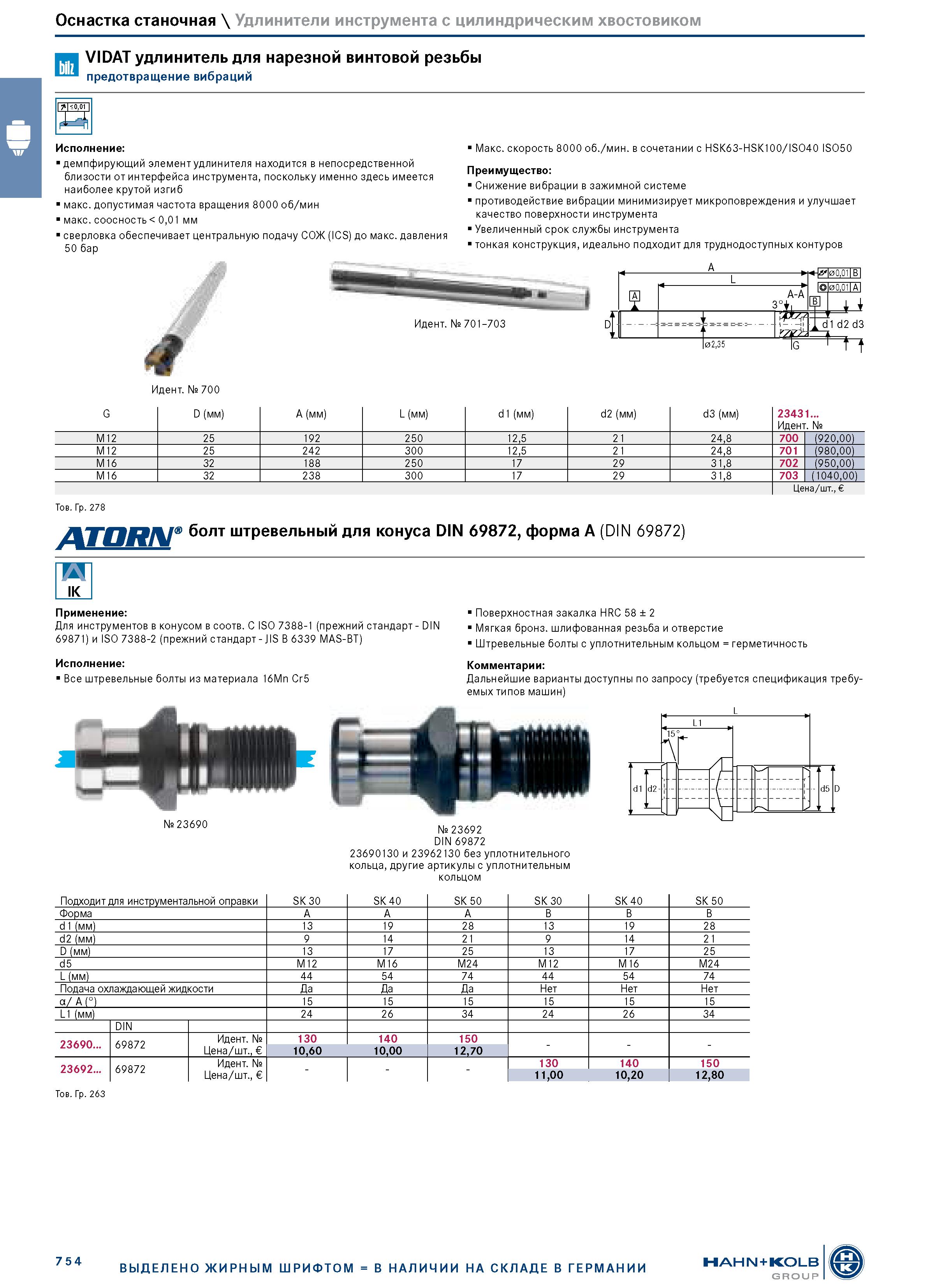

Оснастка станочная \ Удлинители инструмента с цилиндрическим хвостовиком VIDAT удлинитель для нарезной винтовой резьбы предотвращение вибраций 7Ч 0,01 Исполнение: демпфирующий элемент удлинителя находится в непосредственной близости от интерфейса инструмента, поскольку именно здесь имеется наиболее крутой изгиб макс. допустимая частота вращения 8000 об/мин макс. соосность 0,01 мм сверловка обеспечивает центральную подачу СОЖ (ICS) до макс. давления 50 бар Макс. скорость 8000 об./мин. в сочетании с HSK63-HSK100/ISO40 ISO50 Преимущество: Снижение вибрации в зажимной системе противодействие вибрации минимизирует микроповреждения и улучшает качество поверхности инструмента Увеличенный срок службы инструмента тонкая конструкция, идеально подходит для труднодоступных контуров Идент. № 701-703 A 1. A-A l-M0O,O1IBI Е т 0WA1 =±-i d1 d2 d3 Tf Идент. № 700 G D (мм) A (мм) L (мм) d1 (мм) d2 (мм) d3 (мм) 23431... Идент. № M12 25 192 250 12,5 21 24,8 700 (920,00) M12 25 242 300 12,5 21 24,8 701 (980,00) M16 32 188 250 17 29 31,8 702 (950,00) M16 32 238 300 17 29 31,8 703 (1040,00) Цена/шт., Тов. Гр. 278 болт штревельный для конуса DIN 69872, форма A (DIN 69872) IK Применение: Для инструментов в конусом в соотв. С ISO 7388-1 (прежний стандарт - DIN 69871) и iSo 7388-2 (прежний стандарт - JIS B 6339 MAS-BT) Исполнение: Все штревельные болты из материала 16Mn Cr5 Поверхностная закалка HRC 58 ± 2 Мягкая бронз. шлифованная резьба и отверстие Штревельные болты с уплотнительным кольцом = герметичность Комментарии: Дальнейшие варианты доступны по запросу (требуется спецификация требуемых типов машин) № 23690 № 23692 DIN 69872 23690130 и 23962130 без уплотнительного кольца, другие артикулы с уплотнительным кольцом Подходит для инструментальной оправки SK 30 SK 40 SK 50 SK 30 SK 40 SK 50 Форма A A A B B B d1 (мм) 13 19 28 13 19 28 d2 (мм) 9 14 21 9 14 21 D (мм) 13 17 25 13 17 25 d5 M12 M16 M24 M12 M16 M24 L (мм) 44 54 74 44 54 74 Подача охлаждающей жидкости Да Да Да Нет Нет Нет а/ A (°) 15 15 15 15 15 15 L1 (мм) 24 26 34 24 26 34 DIN 23690... 69872 Идент. № 130 140 150 Цена/шт., 10,60 10,00 12,70 23692... 69872 Идент. № 130 140 150 Цена/шт., 11,00 10,20 12,80 Тов. Гр. 263 754 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP L D G
