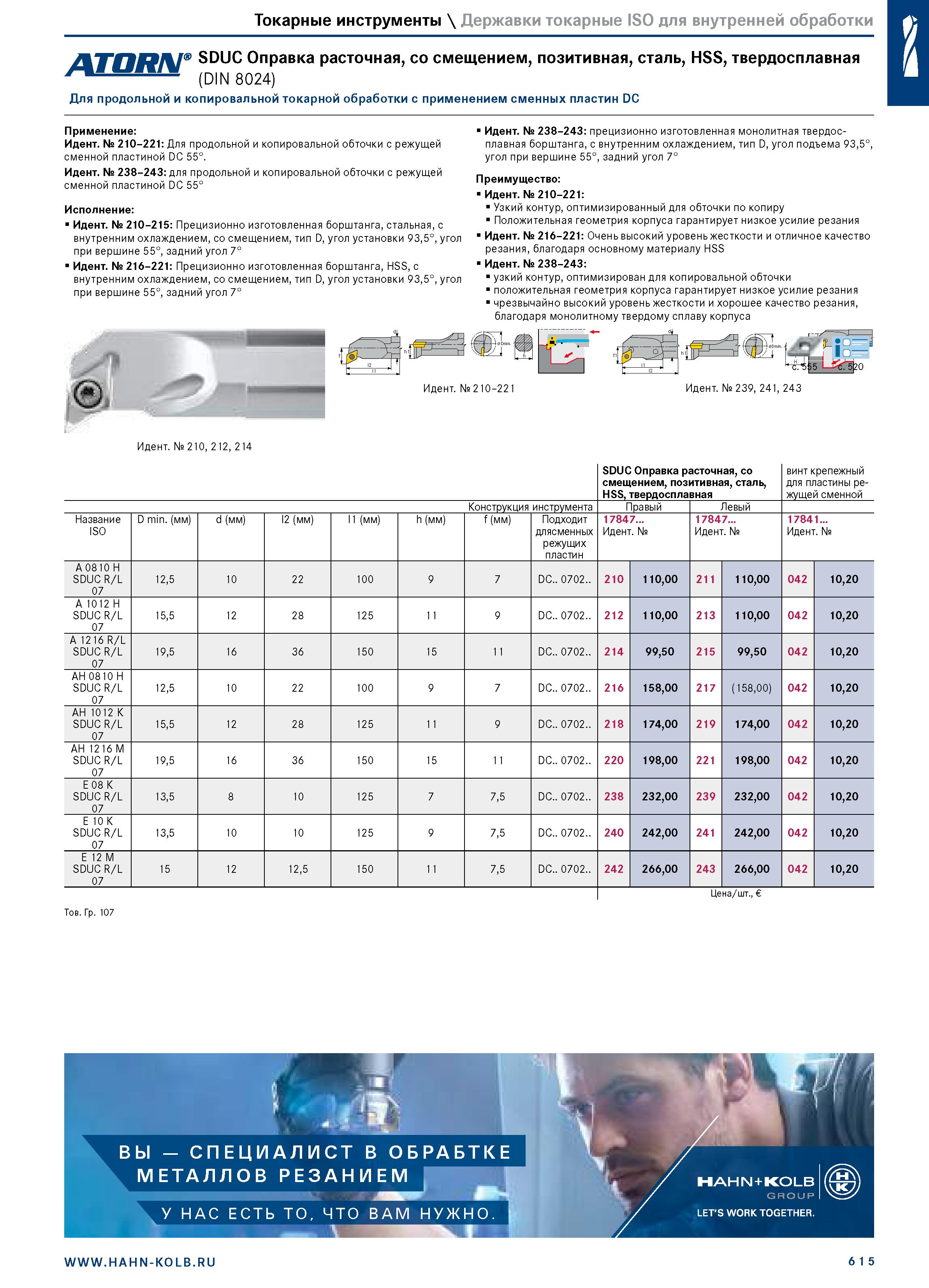

Токарные инструменты \ Державки токарные ISO для внутренней обработки SDUC Оправка расточная, со смещением, позитивная, сталь, HSS, твердосплавная (DIN 8024) Для продольной и копировальной токарной обработки с применением сменных пластин DC Применение: Идент. № 210-221: Для продольной и копировальной обточки с режущей сменной пластиной DC 55°. Идент. № 238-243: для продольной и копировальной обточки с режущей сменной пластиной DC 55° Исполнение: Идент. № 210-215: Прецизионно изготовленная борштанга, стальная, с внутренним охлаждением, со смещением, тип D, угол установки 93,5°, угол при вершине 55°, задний угол 7° Идент. № 216-221: Прецизионно изготовленная борштанга, HSS, с внутренним охлаждением, со смещением, тип D, угол установки 93,5°, угол при вершине 55°, задний угол 7° Идент. № 238-243: прецизионно изготовленная монолитная твердосплавная борштанга, с внутренним охлаждением, тип D, угол подъема 93,5°, угол при вершине 55°, задний угол 7° Преимущество: Идент. № 210-221: Узкий контур, оптимизированный для обточки по копиру Положительная геометрия корпуса гарантирует низкое усилие резания Идент. № 216-221: Очень высокий уровень жесткости и отличное качество резания, благодаря основному материалу HSS Идент. № 238-243: узкий контур, оптимизирован для копировальной обточки положительная геометрия корпуса гарантирует низкое усилие резания чрезвычайно высокий уровень жесткости и хорошее качество резания, благодаря монолитному твердому сплаву корпуса Идент. № 239, 241, 243 Идент. № 210, 212, 214 SDUC Оправка расточная, со смещением, позитивная, сталь, HSS, твердосплавная винт крепежный для пластины режущей сменной Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) l2 (мм) l1 (мм) h (мм) f (мм) Подходит длясменных режущих пластин 17847... Идент. № 17847... Идент. № 17841... Идент. № A 0810 H SDUC R/L 07 12,5 10 22 100 9 7 DC.. 0702.. 210 110,00 211 110,00 042 10,20 A 1012 H SDUC R/L 07 15,5 12 28 125 11 9 DC.. 0702.. 212 110,00 213 110,00 042 10,20 A 1216 R/L SDUC R/L 07 19,5 16 36 150 15 11 DC.. 0702.. 214 99,50 215 99,50 042 10,20 AH 0810 H SDUC R/L 07 12,5 10 22 100 9 7 DC.. 0702.. 216 158,00 217 (158,00) 042 10,20 AH 1012 K SDUC R/L 07 15,5 12 28 125 11 9 DC.. 0702.. 218 174,00 219 174,00 042 10,20 AH 1216 M SDUC R/L 07 19,5 16 36 150 15 11 DC.. 0702.. 220 198,00 221 198,00 042 10,20 E 08 K SDUC R/L 07 13,5 8 10 125 7 7,5 DC.. 0702.. 238 232,00 239 232,00 042 10,20 E 10 K SDUC R/L 07 13,5 10 10 125 9 7,5 DC.. 0702.. 240 242,00 241 242,00 042 10,20 E 12 M SDUC R/L 07 15 12 12,5 150 11 7,5 DC.. 0702.. 242 266,00 243 266,00 042 10,20 Цена/шт., Тов. Гр. 107
