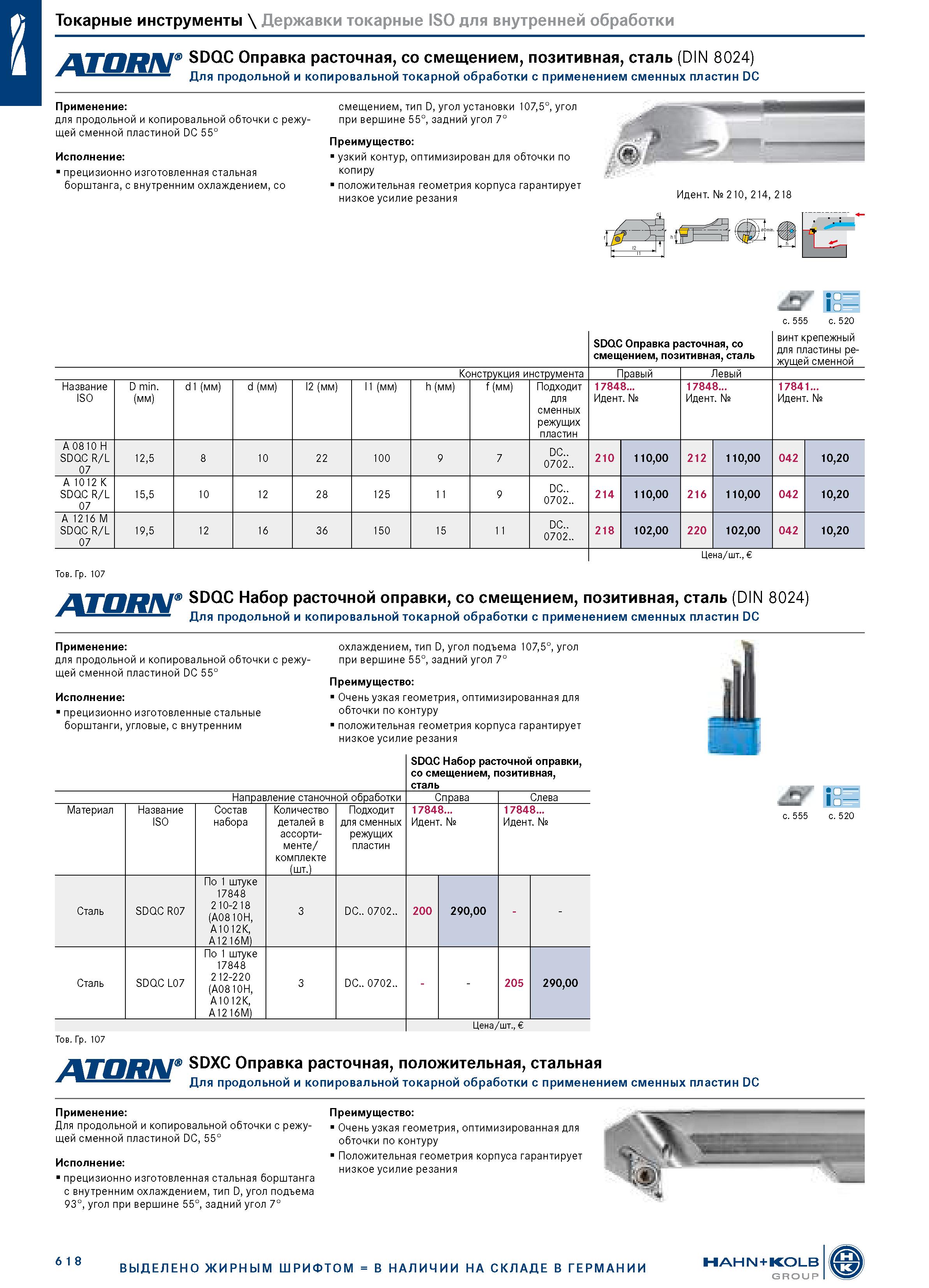

Токарные инструменты \ Державки токарные ISO для внутренней обработки SDQC Оправка расточная, со смещением, позитивная, сталь (DIN 8024) Для продольной и копировальной токарной обработки с применением сменных пластин DC Применение: для продольной и копировальной обточки с режущей сменной пластиной DC 55° Исполнение: прецизионно изготовленная стальная борштанга, с внутренним охлаждением, со смещением, тип D, угол установки 107,5°, угол при вершине 55°, задний угол 7° Преимущество: узкий контур, оптимизирован для обточки по копиру положительная геометрия корпуса гарантирует низкое усилие резания Идент. № 210, 214, 218 SDQC Оправка расточная, со смещением, позитивная, сталь винт крепежный для пластины режущей сменной Конструкция инструмента Правый Левый Название ISO D min. (мм) d1 (мм) d (мм) l2 (мм) l1 (мм) h (мм) f (мм) Подходит для сменных режущих пластин 17848... Идент. № 17848... Идент. № 17841... Идент. № A 0810 H SDQC R/L 07 12,5 8 10 22 100 9 7 DC.. 0702.. 210 110,00 212 110,00 042 10,20 A 1012 K SDQC R/L 07 15,5 10 12 28 125 11 9 DC.. 0702.. 214 110,00 216 110,00 042 10,20 A 1216 M SDQC R/L 07 19,5 12 16 36 150 15 11 DC.. 0702.. 218 102,00 220 102,00 042 10,20 Тов. Гр. 107 Цена/шт., SDQC Набор расточной оправки, со смещением, позитивная, сталь (DIN ж ш Для продольной и копировальной токарной обработки с применением сменных пластин DC 8024) Применение: для продольной и копировальной обточки с режущей сменной пластиной DC 55° Исполнение: прецизионно изготовленные стальные борштанги, угловые, с внутренним Тов. Гр. 107 охлаждением, тип D, угол подъема 107,5°, угол при вершине 55°, задний угол 7° Преимущество: Очень узкая геометрия, оптимизированная для обточки по контуру положительная геометрия корпуса гарантирует низкое усилие резания SDQC Набор расточной оправки, со смещением, позитивная, сталь Направление станочной обработки Справа Слева Материал Название ISO Состав набора Количество деталей в ассортименте/ комплекте (шт.) Подходит для сменных режущих пластин 17848... Идент. № 17848... Идент. № Сталь SDQC R07 По 1 штуке 17848 210-218 (A0810H, A1012K, A1216M) 3 DC.. 0702.. 200 290,00 - - Сталь SDQC L07 По 1 штуке 17848 212-220 (A0810H, A1012K, A1216M) 3 DC.. 0702.. - - 205 290,00 Цена/шт., & \ с. 520 SDXC Оправка расточная, положительная, стальная м и Для продольной и копировальной токарной обработки с применением сменных пластин DC Применение: Для продольной и копировальной обточки с режущей сменной пластиной DC, 55° Исполнение: прецизионно изготовленная стальная борштанга с внутренним охлаждением, тип D, угол подъема 93°, угол при вершине 55°, задний угол 7° Преимущество: Очень узкая геометрия, оптимизированная для обточки по контуру Положительная геометрия корпуса гарантирует низкое усилие резания 6 1 8 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP с. 520 с. 555 с. 555
